Tech Chat | Mi a geoidmodell, és hogyan használható?
Korábbi cikkeinkben három gyakori magasságfogalom – a geodéziai, a normál- és az ortométeres magasság – közötti különbségeket vizsgáltuk. A referenciaellipszoidokra épülő mindennapi RTK-felméréseinkben elsősorban geodéziai magassággal találkozunk. Időnként azonban a helyi terephez jobban igazodó normálmagasságra lehet szükségünk.
Ebben a cikkben bemutatjuk, mi a geoidmodell, és hogyan használható hatékonyan a mindennapi földmérési munkában.
Ha lemaradt az előző cikkről, itt olvashatja el:
[Tech Chat | Mi a különbség a geodéziai, a normál- és az ortométeres magasság között?]
Mi a geoidmodell?
A geoidmodell olyan magassági modell, amely a magassági anomáliák figyelembevételével a geodéziai magasságot normálmagassággá alakítja. A modellt a National Geospatial-Intelligence Agency (NGA) több szervezettel, köztük a National Imaging and Mapping Service (NIMA) közreműködésével készíti. Felépítéséhez a világ különböző térségeinek felszíni gravimetriai adatait és egyes területek légi gravimetriai felméréseit használják. Ismert geoidmodellek az EGM84, EGM96, EGM2008 és EGM2020.
A geoidmodellek jelentősége
A mérnöki és építési feladatokban elsősorban normálmagasságra van szükség, míg a GPS-mérések geodéziai magasságot szolgáltatnak. Ennek áthidalásához a geodéziai vagy ortométeres magasságot normálmagasságra kell átszámítani.
1. megoldás: Ortométeres magasság → normálmagasság
Az ortométeres magasság számítását a Föld nehézségi erőtere befolyásolja, ezért pontos értékének meghatározása nehézségekbe ütközik. Emellett az ortométeres magasság alapja a geoid, egy idealizált modell, amelyet a valóságban nehéz pontosan leírni.
2. megoldás: Geodéziai magasság → normálmagasság
Ehhez a geodéziai és a normálmagasság különbségét, az úgynevezett magassági anomáliát kell kiszámítani.
- 1. módszer: A hagyományos megközelítésben több, egyenletesen elosztott ismert GPS-pontot mérnek össze az ellenőrzött terület megfelelő lefedésére. Az ismert pontok koordinátái az utófeldolgozó szoftverben az észlelési adatok kiegyenlítésének kényszereiként szolgálnak. Így pontos síkkoordináták kaphatók, a magassági pontosságot azonban a domborzat és az ismert pontok eloszlása befolyásolja. A módszer ugyanakkor időigényes, költséges és összetett.
- 2. módszer: Geoidmodell használata a normálmagasság meghatározásához. A modellfájlt a projekthez rendelve gyorsan kiszámítható a felmért pontok normálmagassága.
A geoidmodell alkalmazása
1. Az adatok letöltése: szerezze be a megfelelő adatokat a kijelölt weboldalakról, majd másolja a fájlt a kézi adatgyűjtőre, például az SC100-ra.
2. A modellfájl importálása: nyissa meg a SingularPad terepi szoftvert.

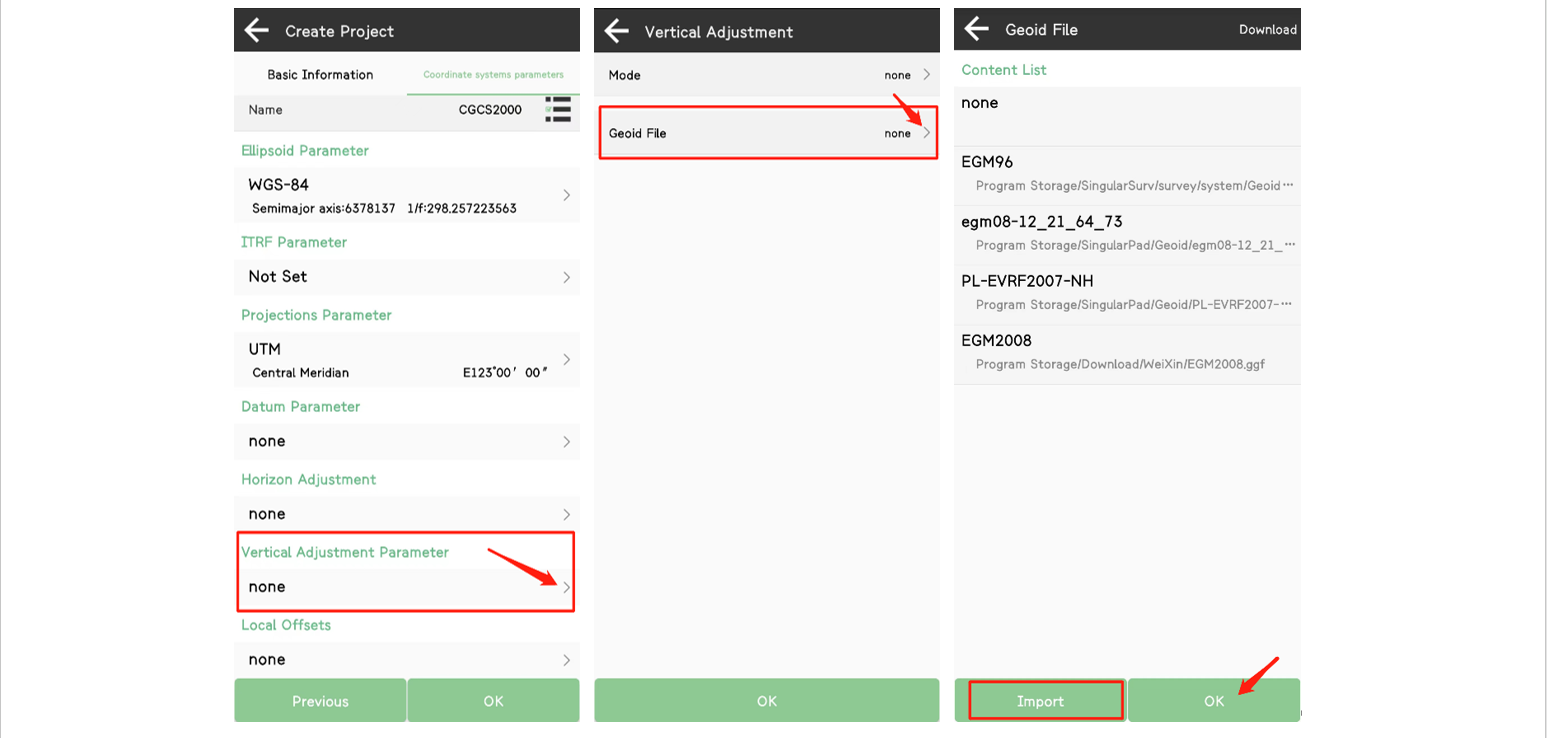

A felmérési projekt beállításakor importálja a geoidmodellt az alábbiak szerint.

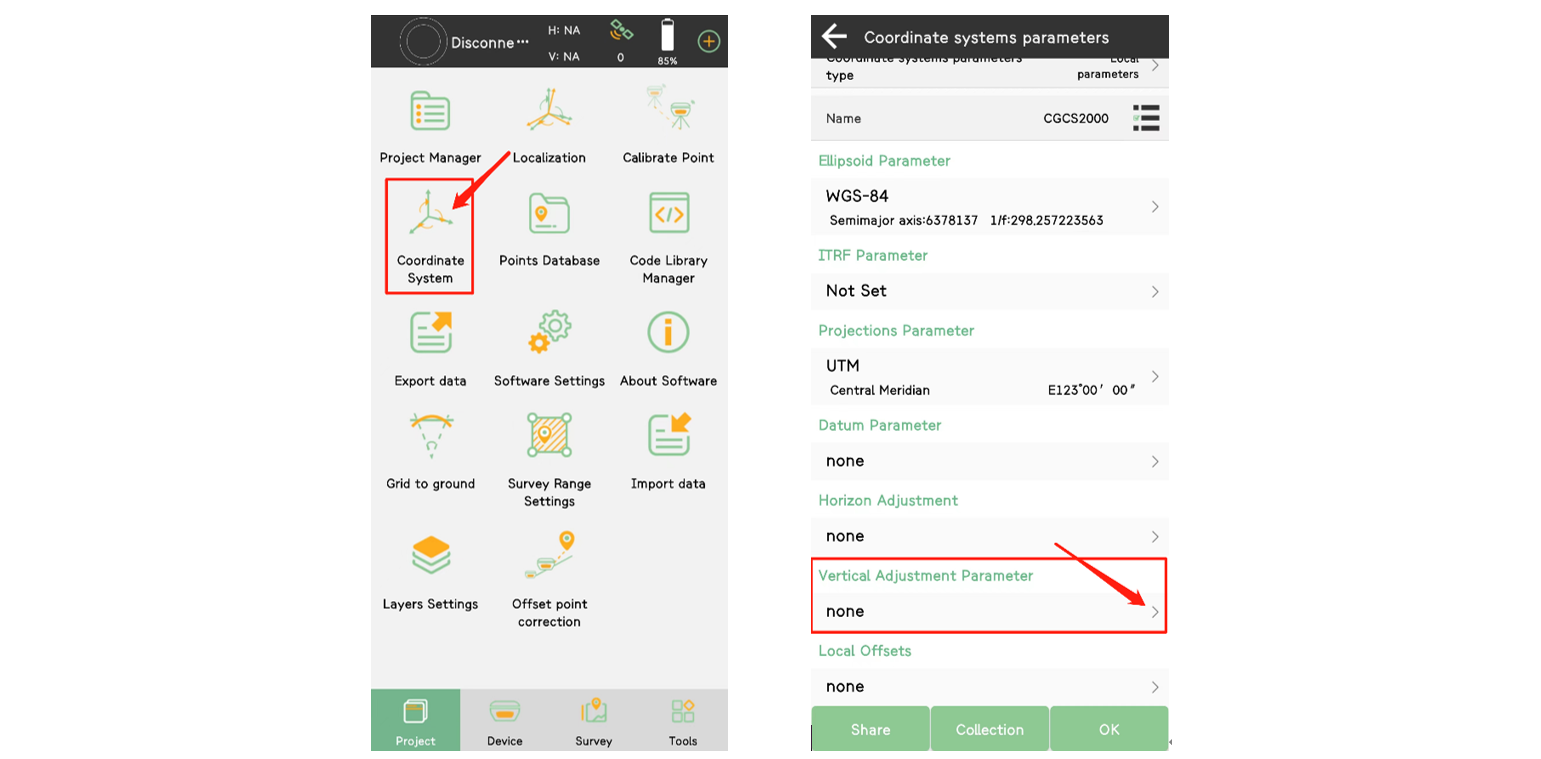

Ha már elindított egy projektet, lépjen a Project >> Coordinate System menübe, majd importálja a geoidmodell fájlját.
Tipp: A globális geoidmodell nagy mérete miatt professzionális szoftverrel kivághatja a szükséges országot vagy területet az eredeti fájlból. A SingularXYZ támogatási csapatától is kérhet segítséget a support@singularxyz.com címen.

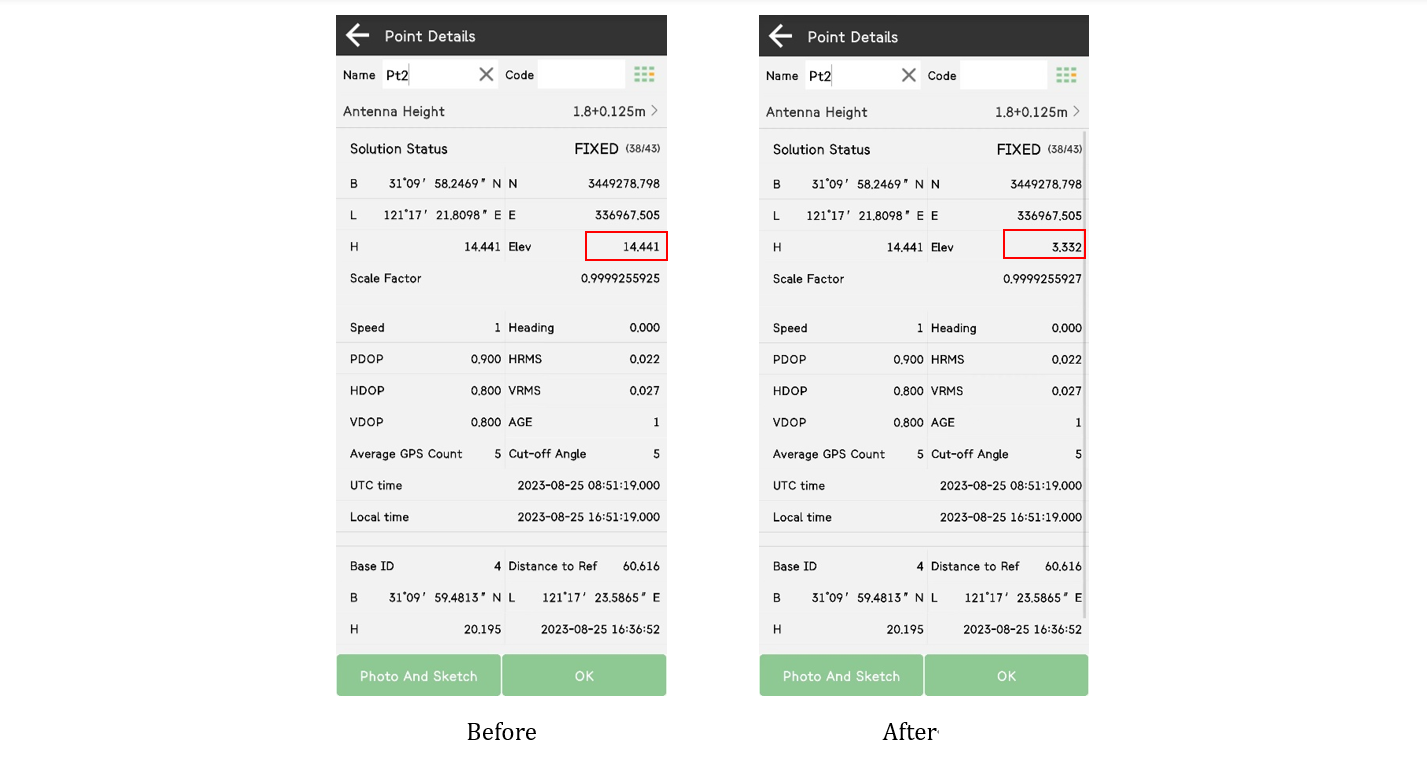

Esetek összehasonlítása
A geoidmodellek megértése és hatékony használata jelentősen javíthatja a magasságmérések pontosságát és hatékonyságát, segítve a helyi terephez és a projekt követelményeihez igazodó eredmények előállítását.
