A geodéziában alapvető a mérések pontosságának biztosítása. Akár nagy léptékű térképezési projekten, akár ingatlanhatárok precíz meghatározásán dolgozik, az RTK-felmérés pontosságának megértése és értékelése jelentősen befolyásolja az eredményeket. Ez a blogcikk olyan alapvető képleteket és fogalmakat mutat be, amelyek segítenek az RTK-mérések bizonytalanságának különböző dimenziókban történő értékelésében, megbízhatóbbá és hatékonyabbá téve a munkát.
Egydimenziós pontosság
Az egydimenziós pontosság az egyes mérések valódi hibáját jellemzi. Értékeléséhez az alábbi képletet használjuk, amely a PΔX kovarianciamátrix Pxx, Pyy és Pzz átlóelemeit veszi figyelembe:
A földközéppontú, Földhöz rögzített (ECEF) XYZ koordináta-rendszerben a becsült vektorkomponensek szórásai (formális hibái):
A pontosabb felmérési eredményekhez gyakran koordináta-transzformációra van szükség. Az ENU (kelet–észak–fel) koordinátákról XYZ koordinátákra vivő R transzformációs mátrix alkalmazásával:
Az ENU koordináták szórásai a következőképpen definiálhatók:
Kétdimenziós pontosság

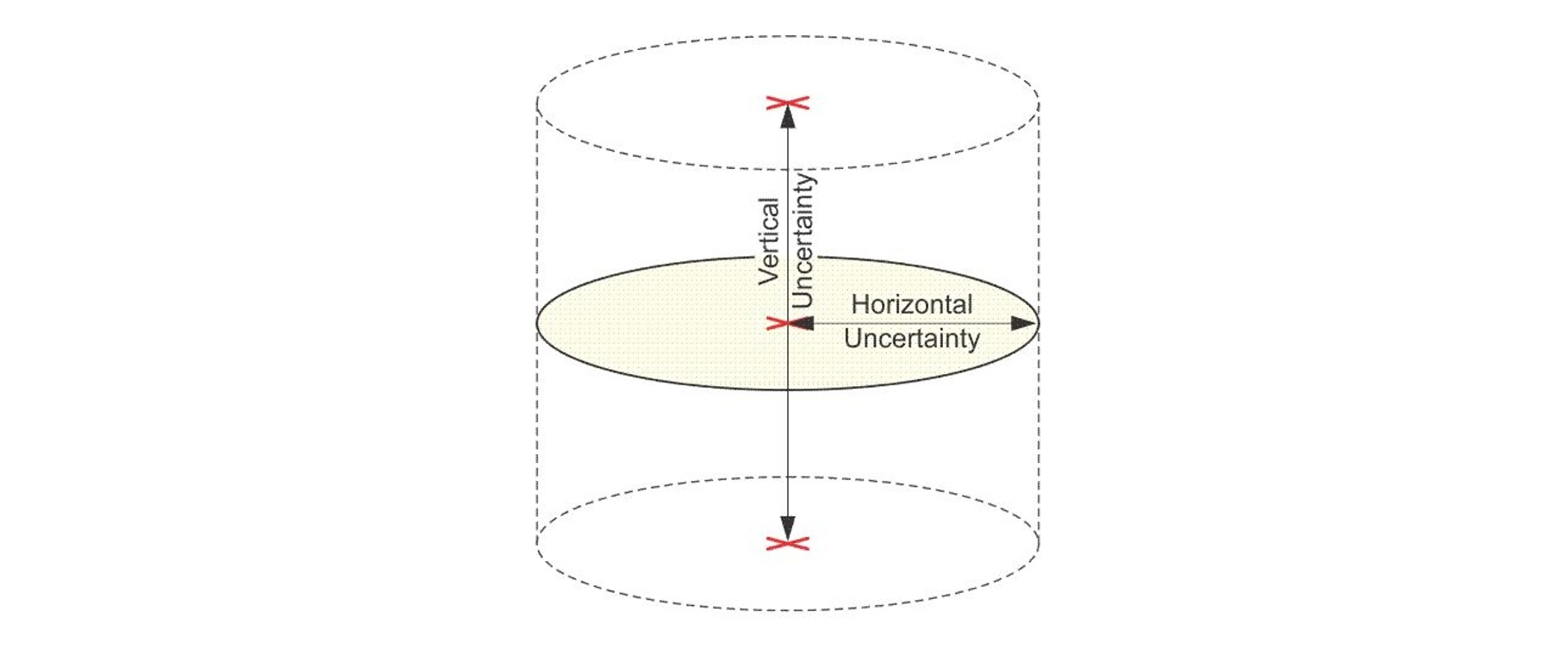

A kétdimenziós pontosság rendszerint a vízszintes hibákra vonatkozik. A vízszintes hibát az alábbi képlet határozza meg:
Három- vagy többdimenziós pontosság
A háromdimenziós pontosság mindhárom térbeli dimenziót figyelembe veszi. Szorosan kapcsolódik a geometriai pontosságromlási tényező (DOP) fogalmához, amelyhez az RTK-felmérésben gyakran használt PDOP, VDOP, HDOP és más mutatók tartoznak. Ezekről korábbi blogcikkünkben olvashat részletesebben.
Tech Chat | Mennyire pontos a GNSS-eszköze? – DOP-mutatók
Négyzetes középértékű hibák (RMS)
Az RTK-mérőszoftverekben gyakran RMS-hibákkal adják meg a pontosságot.
Jelölje ΔEi, ΔNi és ΔUi az i-edik helyzetbecslési minta keleti, északi és függőleges komponensének hibáját. A függőleges, vízszintes (kétdimenziós) és háromdimenziós pontosság RMS-hibája a következőképpen definiálható:
Függőleges RMS:
Vízszintes RMS:
3D RMS:
Ezek a képletek átfogó lehetőséget adnak az RTK-rendszer pontosságának értékelésére, így méréseire pontos és megbízható felmérési eredmények alapjaként támaszkodhat.
