Tech Chat | Mennyire pontos a GNSS‑eszköze? – DOP‑mutatók
Navigációs és helymeghatározó termékek használatakor gyakran állapotparaméterekből ítéljük meg az eszköz működését. Találkozott már az állapotsávban DOP-mutatókkal, például VDOP, PDOP vagy HDOP értékkel? A HDOP a #GPGGA üzenetben is szerepel a vízszintes helymeghatározási pontosság értékeléséhez.
Ebben a cikkben bemutatjuk, mit jelentenek ezek a DOP-értékek, és hogyan ítélhető meg segítségükkel az eszköz pontossága.

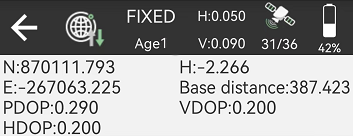

Fent a SingularPad terepi mérőszoftver állapotsávja látható, amely valós időben jeleníti meg a PDOP, VDOP és HDOP értékét az aktuális pontosság megítéléséhez.
A DOP (dilution of precision, pontosságromlási tényező) a megfigyelt műholdak térbeli geometriai eloszlásának helymeghatározási pontosságra gyakorolt hatását jellemzi. A helymeghatározás minőségének mutatója: olyan számítás eredménye, amely figyelembe veszi az egyes műholdak egymáshoz viszonyított geometriai helyzetét, és ebből becsüli az adott elrendezéssel elérhető pontosságot.
Az alacsony DOP-érték kedvező műholdgeometriát és a jó pontosság nagy valószínűségét jelzi. A magas érték kedvezőtlen geometriára és a jó pontosság kisebb valószínűségére utal. A fő DOP-típusok:
PDOP: térbeli helymeghatározási pontosságromlási tényező; a szélesség, hosszúság és magasság hibái négyzetösszegének négyzetgyöke.
TDOP: időbeli pontosságromlási tényező, amely a vevő órájának eltolódási hibáját jelzi.
HDOP: vízszintes pontosságromlási tényező; a szélességi és hosszúsági hibák négyzetösszegének négyzetgyöke.
VDOP: magassági pontosságromlási tényező.
GDOP: geometriai pontosságromlási tényező; a vevő és az űrbeli műhold közötti GPS-távolságmérési hibákból eredő távolságvektor-nagyítási tényezőt fejezi ki. A vevőtől a műholdak felé mutató, a helymeghatározási megoldást jellemző egységvektorok által kijelölt test térfogata fordítottan arányos a GDOP-val.
A köztük lévő számítási összefüggések:
HDOP2+VDOP2=PDOP2
PDOP2+TDOP2=GDOP2
Az észlelési eredmény szorosan összefügg a megfigyelt műholdak és a vevő geometriai elrendezésével, amely jelentősen befolyásolja azt. Minél kedvezőbb a műholdak égi eloszlása, annál nagyobb a helymeghatározás pontossága.
A PDOP a háromdimenziós helymeghatározás pontossága és a navigációs geometria közötti kapcsolatot jellemzi, közvetlenül tükrözve a műholdak eloszlását. Nagy PDOP esetén az égi eloszlás nem ideális, a műholdak által alkotott alakzat kerülete túl kicsi, és a helymeghatározás kevésbé pontos. Minél nagyobb a pontosság, annál kisebb a PDOP.
Hasonlóképpen: minél nagyobb a GDOP, annál kisebb az egységvektorok által kijelölt térfogat, ami abból ered, hogy a vevőből a műholdak felé mutató irányok szögei nagyon hasonlók. A helymeghatározás pontossága ilyenkor rosszabb. Kedvező GDOP esetén a kis érték nagy egységvektor-térfogatot, így nagy pontosságot jelent.
GPS-eszköze pontosságának megítéléséhez az alábbi táblázatot használhatja.
DOP-érték | Minősítés | Leírás |
<1 | Ideális | A lehető legnagyobb megbízhatósági szint; a mindenkor lehető legnagyobb pontosságot igénylő alkalmazásokhoz. |
1–2 | Kiváló | Ezen a megbízhatósági szinten a helymeghatározás a legérzékenyebb alkalmazások kivételével minden igényhez elegendően pontosnak tekinthető. |
2–5 | Jó | A pontos döntésekhez minimálisan megfelelő szintet jelöli. A helyadatokból megbízható útvonalvezetési javaslatok adhatók a felhasználónak. |
5–10 | Közepes | A helyadatok felhasználhatók számításokhoz, de a megoldás minősége még javítható. Nyíltabb égboltra való rálátás ajánlott. |
10–20 | Mérsékelt | Alacsony megbízhatósági szint. A helyadatokat el kell vetni, vagy csak az aktuális hely nagyon durva becslésére szabad használni. |
>20 | Gyenge | Ezen a szinten egy 6 méteres pontosságú eszköz hibája akár 300 méter is lehet (50 DOP × 6 méter); a méréseket el kell vetni. |
A vevő használatakor ezért figyelni kell ezekre a paraméterekre. Növekvő érték esetén a helymeghatározás pontossága nem megfelelő, és más mérési környezetet kell választani.
