Tech Chat | A SingularPad három kitűzési irányreferenciája
A szokásos RTK-kitűzési feladatoknál a földmérők az adatgyűjtő vagy okostelefon iránytűjére támaszkodnak. Ez általában jól működik, bizonyos környezetekben – például erős elektromágneses zavarással érintett építési területeken – azonban az iránytű pontatlanná vagy teljesen használhatatlanná válhat.
Ennek kezelésére a SingularPad háromféle kitűzési irányreferenciát kínál:
E-Compass
Device Panel Towards
Pole Tip Towards
Mindegyik módszer más munkakörülményekhez készült, így a felmérés akkor is folytatható, ha az egyik irányinformáció-forrás megbízhatatlanná válik.
A funkciók használata előtt frissítse a SingularPad szoftvert a legújabb verzióra.
1. E-Compass – az alapértelmezett lehetőség
A SingularPad alapértelmezett módja az E-Compass, amely az adatgyűjtő vagy okostelefon elektronikus iránytűjével határozza meg az irányt.
A pozíciót az RTK-vevő számítja.
Az irány az adatgyűjtő saját tájolásából származik.
Az adatgyűjtő elforgatásakor ezért a szoftver nyila vagy kitűzési útmutatása is elfordul. A módszer egyszerű és szemléletes, de mágneses zavarás befolyásolhatja.
2. Device Panel Towards – a vevő IMU-jának használata
Ha az elektronikus iránytű megbízhatatlanná válik, válassza a Device Panel Towards módot. Ez az adatgyűjtő iránytűje helyett a vevő IMU-ját használja az irányvezetéshez.
Engedélyezés:

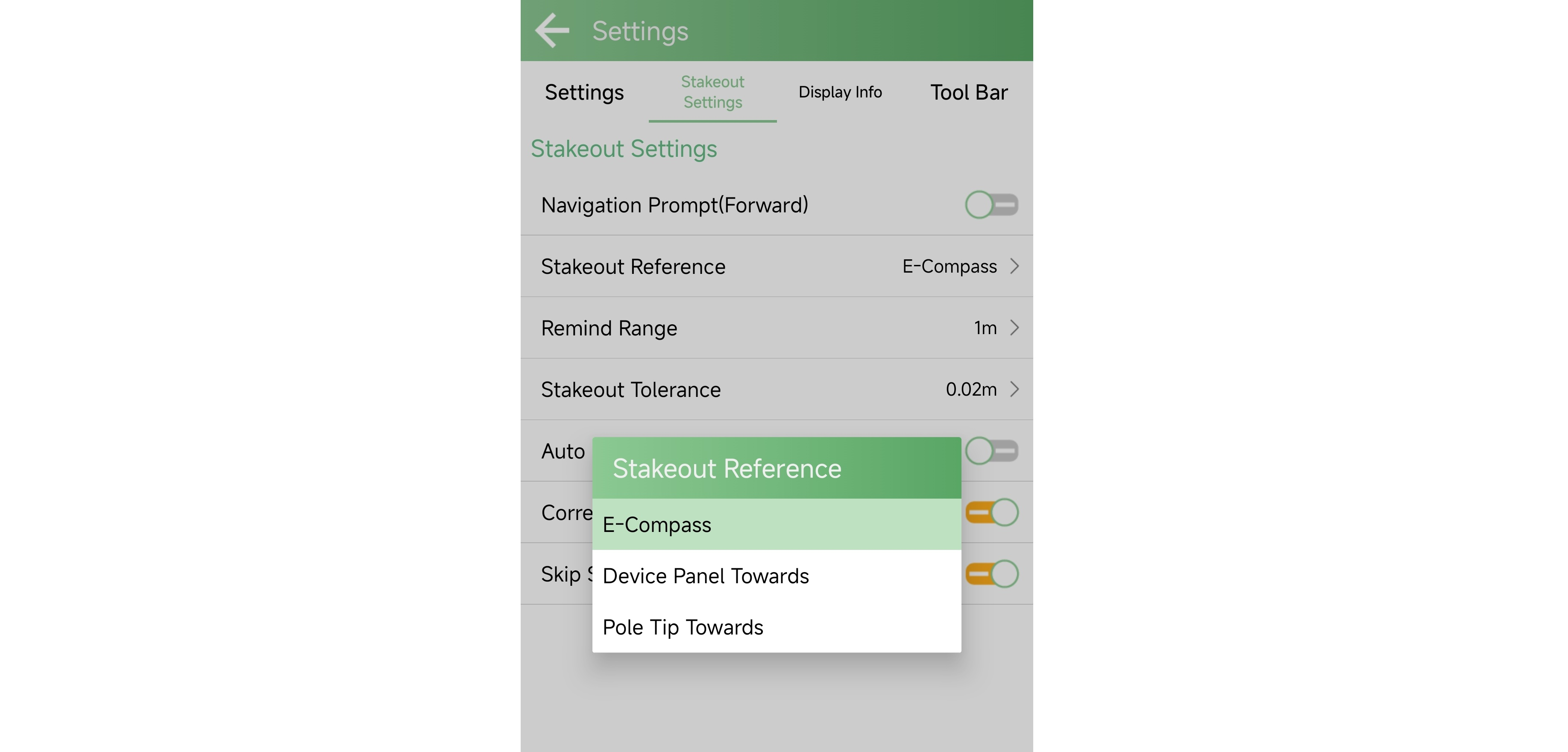

A SingularPadben nyissa meg a Settings → Stakeout Setting menüpontot.
Kitűzési referenciaként válassza a Device Panel Towards lehetőséget.
Kapcsolja be a vevő IMU funkcióját, és végezze el az inicializálást.
Ezután fordítsa a vevő előlapját a kívánt haladási irányba. A kitűzési felület ekkor az adatgyűjtő helyett a vevő tájolása alapján frissül.
Ez a módszer különösen hatékony ott, ahol a PDA vagy okostelefon iránytűje nem működik megbízhatóan.
3. Pole Tip Towards – iránytűtől és IMU-tól függetlenül
Szélsőséges esetekre – például erős mágneses zavarásnál vagy IMU nélküli vevő használatakor – a SingularPad a Pole Tip Towards lehetőséget kínálja.
Ebben a módban a kitűzési irányt a mérőrúd hegyének iránya határozza meg. Mivel sem az adatgyűjtő iránytűjére, sem a vevő IMU-jára nem támaszkodik, megbízható tartalék megoldás, ha a többi lehetőség nem használható.
A SingularPad e három lehetőségével a földmérők változatos terepi körülményekhez alkalmazkodhatnak:
E-Compass a szokásos környezetekhez.
Device Panel Towards, ha az adatgyűjtő iránytűje megbízhatatlan.
Pole Tip Towards tartalékként erősen zavart területeken vagy IMU nélküli vevőkhöz.
A megfelelő módszer kiválasztásával különböző munkakörülmények között is megbízható kitűzési irányvezetés biztosítható.
Ha még szemléletesebb kitűzést keres, a SingularXYZ Orion ONE RTK AR-alapú kitűzést is támogat: a kameraképet IMU-technológiával kombinálva vizuálisan vezeti a felhasználót a terepen.
Tudjon meg többet a SingularXYZ Orion ONE sorozat vizuális AR-kitűzéséről:
