Tech Chat | A vizuális AR‑kitűzés elsajátítása az Orion ONE készülékkel
Az Orion ONE RTK-vevő Visual AR Stakeout funkciója új szintre emeli a terepi mérés hatékonyságát. A kiterjesztett valóság és a GNSS-technológia összekapcsolásával a kitűzendő pontok valós időben jeleníthetők meg, javítva a kitűzés hatékonyságát és pontosságát. Ebben a bejegyzésben lépésről lépésre bemutatjuk a funkció eredményes használatát.
Olvasás előtt:
Videó – Az Orion ONE lézeres mérésének és AR-kitűzésének terepi teljesítménye
Lépésről lépésre: vizuális AR-kitűzés az Orion ONE készülékkel
1. Fix megoldás elérése
Az AR-kitűzés előtt ellenőrizze, hogy a készülék stabilan fogadja az RTK-korrekciós adatokat, és fix RTK-megoldással rendelkezik.
A nagy képadatmennyiség miatt az AR-kitűzés Wi-Fi-kapcsolatot igényel. Ha CORS-módban dolgozik, és korábban a Wi-Fi biztosította az internetet, helyezzen SIM-kártyát az adatgyűjtőbe, hogy az AR használata közben is folyamatos maradjon az internetkapcsolat.
Belső rádiós üzemmódban nincs szükség a hálózati kapcsolat biztosítására.
2. Az IMU inicializálása

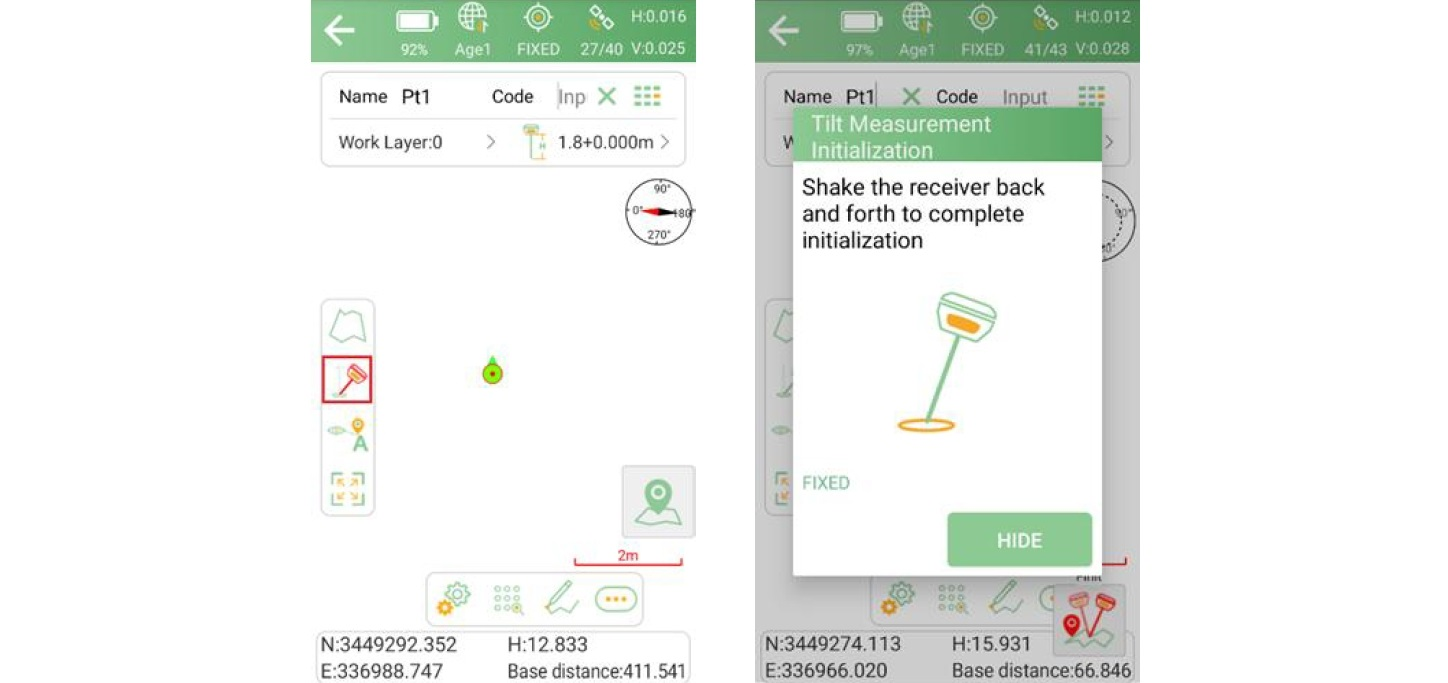

Az AR-kitűzés előtt inicializálni kell az IMU dőléskompenzációját. Válassza a Survey >> Point Survey menüpontot, az IMU gombbal kapcsolja be a dőlésfunkciót, majd a szoftver utasítását követve mozgassa meg a rudat az inicializáláshoz.
3. Kitűzési pontok importálása és az AR-kitűzési felület megnyitása

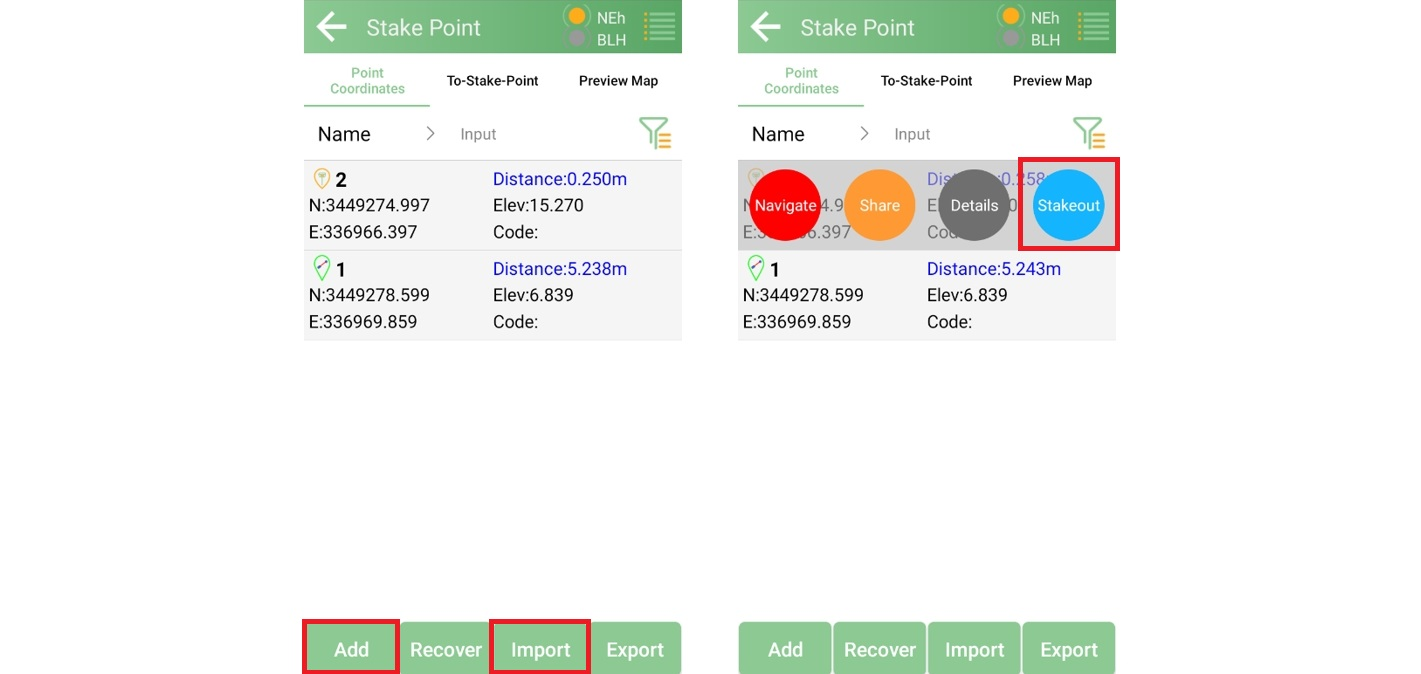

Importálja vagy adja meg a kitűzési pontokat, válasszon ki egyet, majd a Stakeout gombbal nyissa meg a kitűzési felületet.

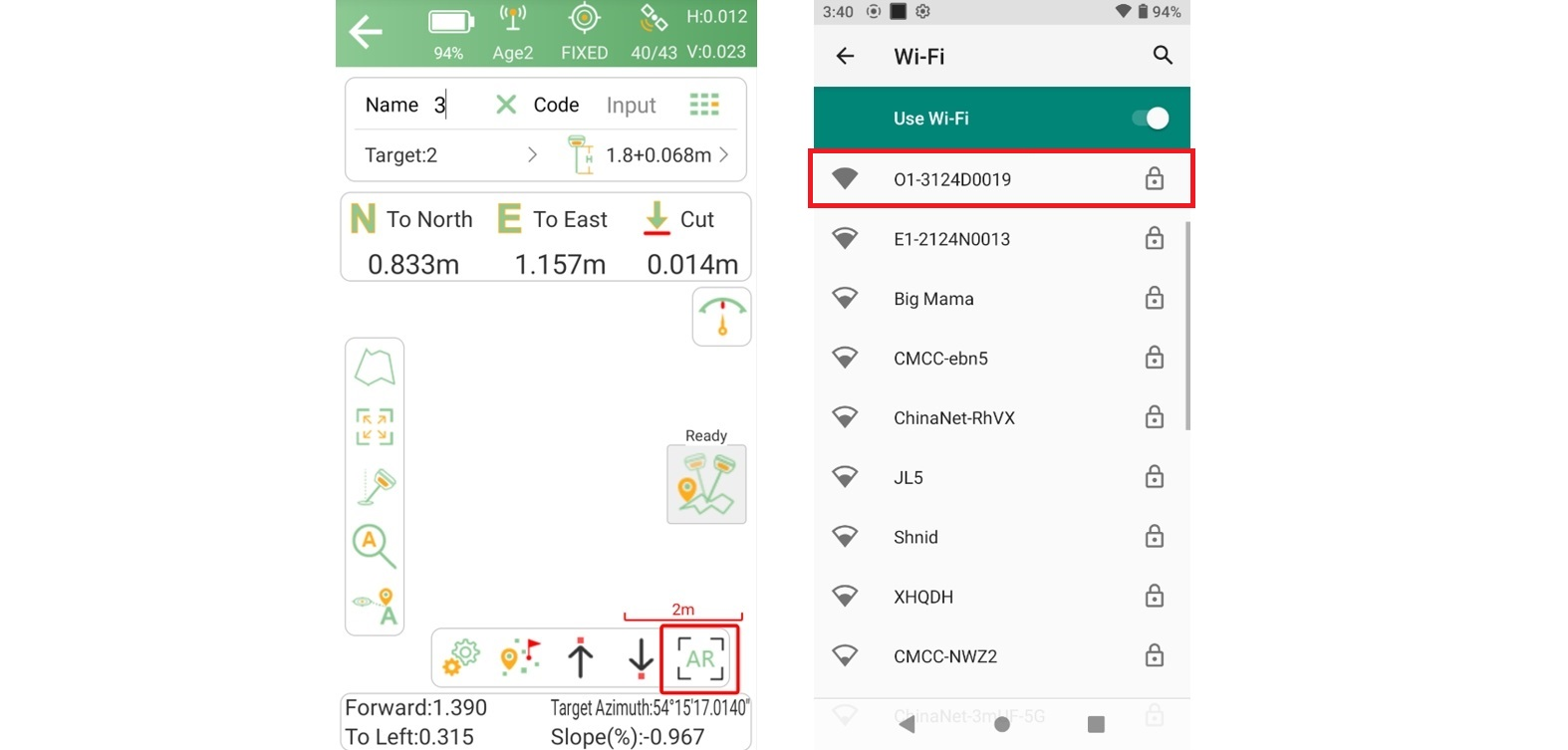

Érintse meg az AR-kitűzés ikonját. Az adatgyűjtő automatikusan a Wi-Fi-csatlakozási felületre vált. A képtovábbításhoz csatlakoztassa az Orion ONE Wi-Fi-hálózatához.
Válassza ki az Orion ONE sorozatszámával elnevezett hálózatot, és adja meg a 12345678 jelszót. Sikeres csatlakozás után térjen vissza a kitűzési felületre, ahol megjelenik az Orion ONE kamerájának élőképe.
4. A szoftver útmutatásának követése és a pont kitűzése

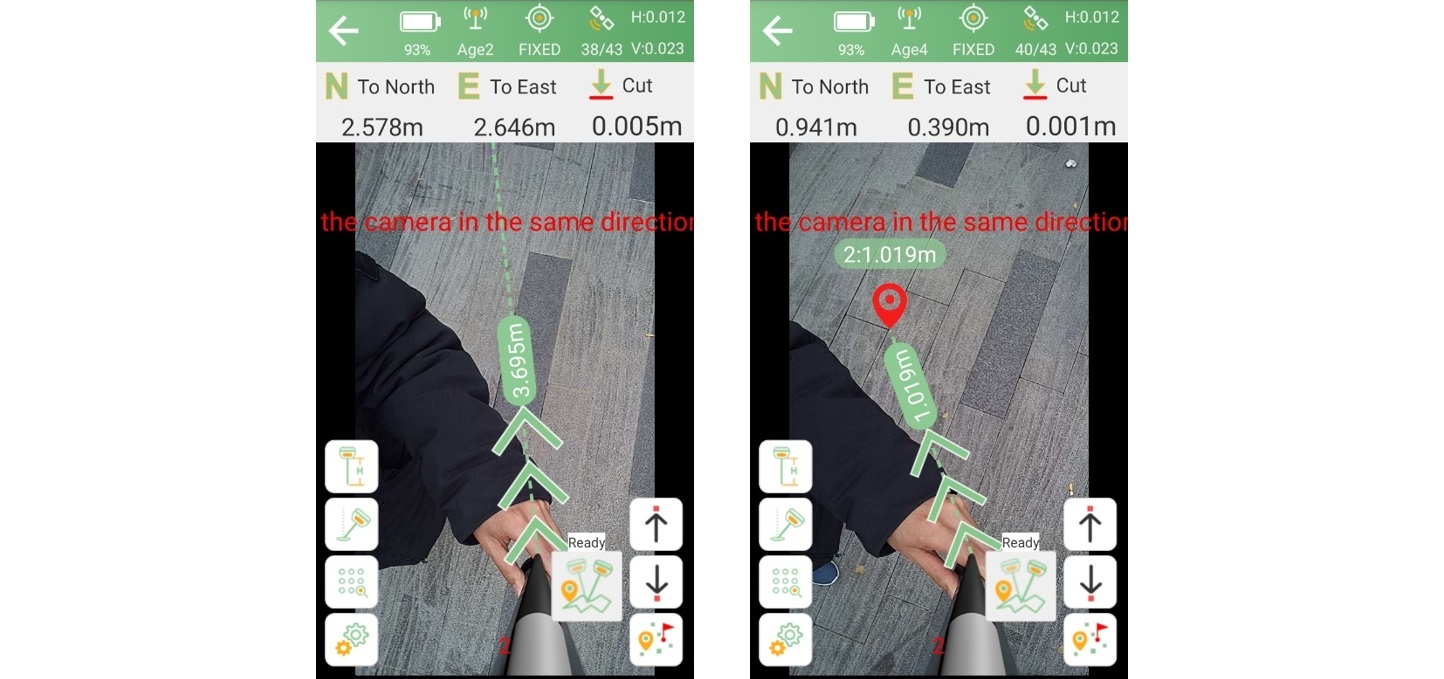

Megfelelő tájolás: a szoftver figyelmezteti, hogy a vevő hátrafelé nézzen. A kamerakép alapján megmutatja a kitűzendő pont helyét.
A kitűzési pont megközelítése: a cél közelébe érve a szoftver kiemeli a pontot a képernyőn.

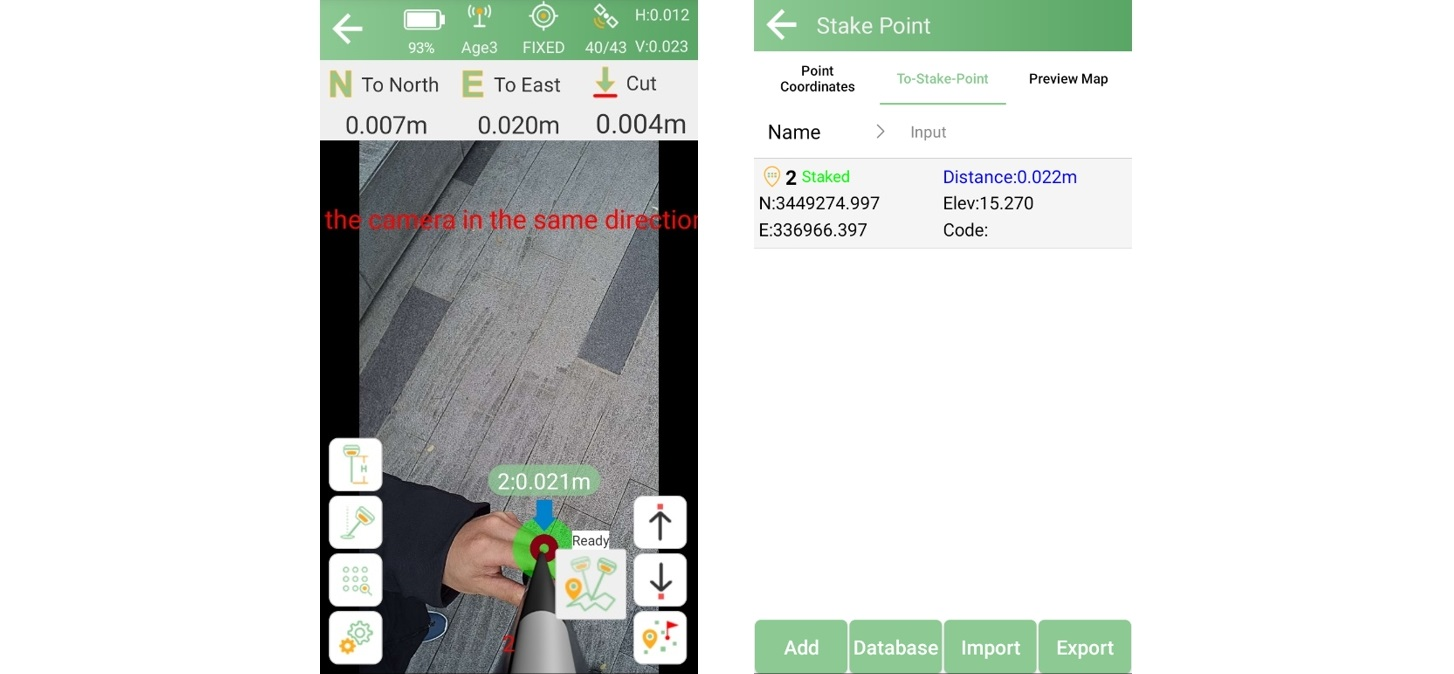

Végső igazítás: illessze a rúd hegyét a kitűzendő pont helyére. Ha megfelelően beállt, a mérés gombbal fejezze be a kitűzést.
Az Orion ONE vizuális AR-kitűzésével a földmérők könnyen megjeleníthetik és AR-útmutatással kitűzhetik a pontokat. E lépések követésével jelentősen növelhető a mérési hatékonyság, egyszerűsíthető a munkafolyamat és csökkenthető a terepi hibák esélye.
Az Orion ONE lehetőségeinek kihasználásához további tanácsokat és bevált módszereket talál blogsorozatunkban. További információ az Orion ONE kamerás és lézeres RTK-vevőről:
