GYIK | A H1 színes pontfelhőinek feldolgozása ‑ gyakori problémák

A H1 az első SLAM-alapú eszközünk, és sok felhasználónak ez jelenti az első találkozást a SLAM-munkafolyamatokkal. A gyakorlati használat során időnként problémák merülhetnek fel a színes pontfelhők feldolgozásakor; ezek jellemzően az adatok minőségéhez vagy a szkennelési körülményekhez kapcsolódnak.

Ez a GYIK két gyakori helyzetet mutat be: a színes pontfelhő feldolgozásának sikertelenségét és a színes pontfelhőeredmény hiányzó részeit, a jellemző okokkal és megoldásokkal együtt.

1. A színes pontfelhő feldolgozása sikertelen

Ha a színes pontfelhő előállításakor „Processing Failed” üzenetet lát, az általában azt jelzi, hogy a feldolgozási folyamat nem tud sikeresen befejeződni.

1.1 Ellenőrizze a rendszer teljesítményét

Először győződjön meg róla, hogy számítógépe megfelel a pontfelhő-feldolgozás minimális rendszerkövetelményeinek. Az elégtelen memória vagy GPU-teljesítmény a számítás közben feldolgozási hibát okozhat.

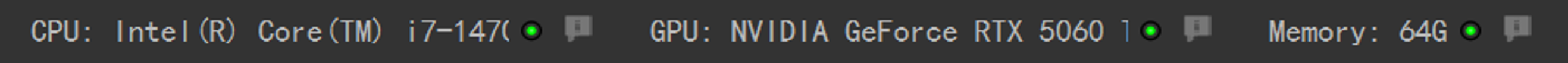

TIPP: Ez az információ a feldolgozási felület alján található. Ha mindhárom konfigurációs jelzés piros, a konfiguráció nem megfelelő. Kérjük, bővítse a számítógépét.

1.2 Ellenőrizze a képminőséget

Ha a rendszer megfelel a követelményeknek, a következő lépés a projektmappa képadatainak ellenőrzése.

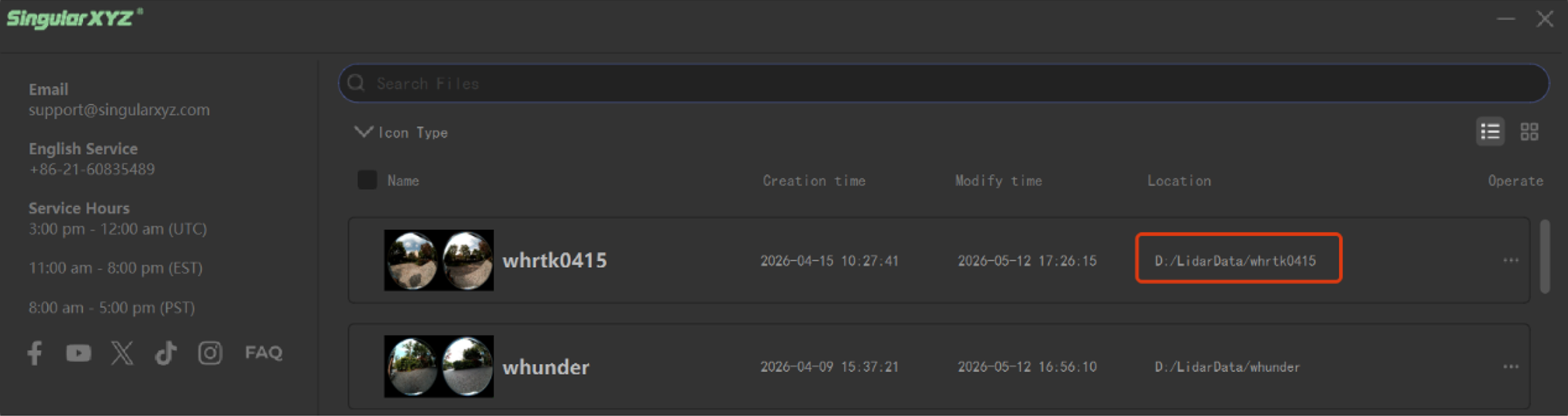

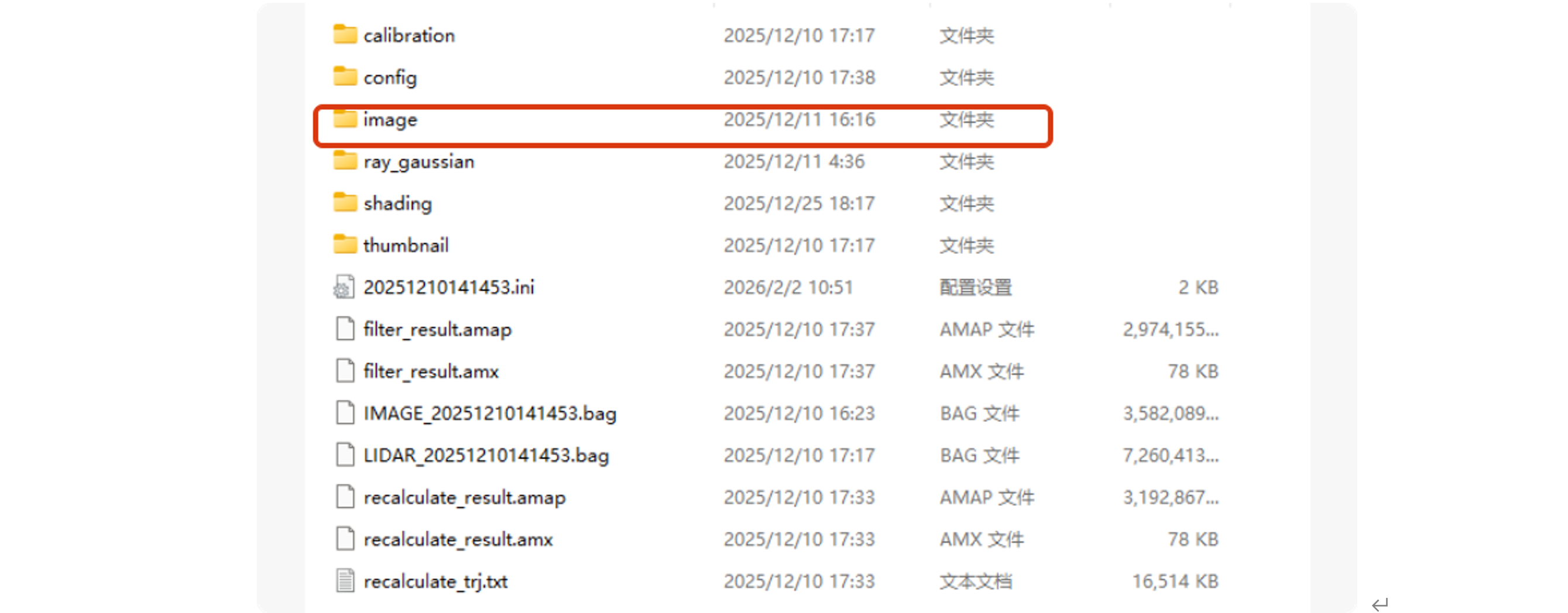

A szoftverben keresse meg a projekt könyvtárát, és nyissa meg az „image” mappát a rögzített fényképek áttekintéséhez.

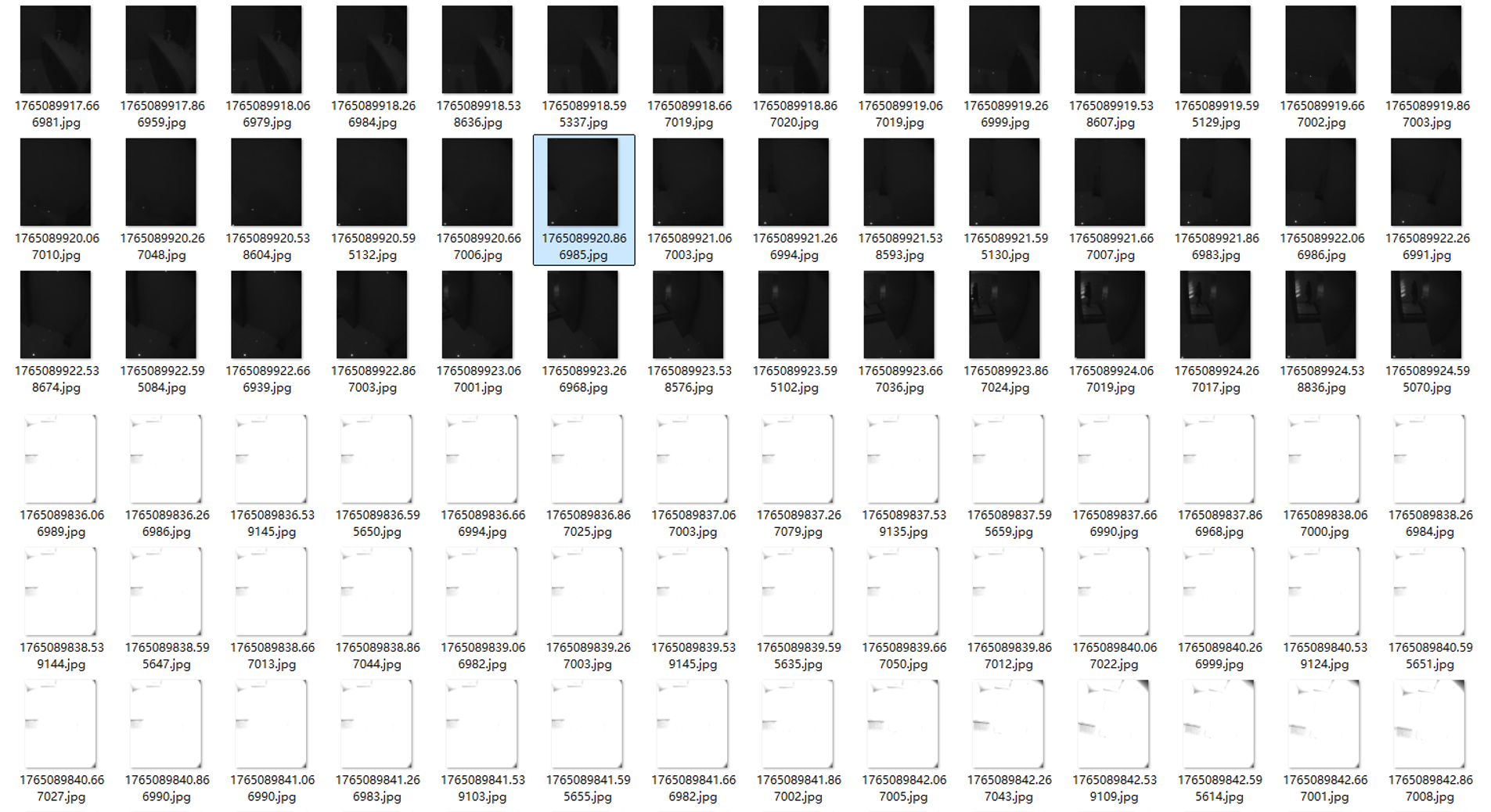

Ha a legtöbb kép túl sötét, túlexponált, vagy az expozíciójuk ingadozik, előfordulhat, hogy a színinformáció nem elegendő a sikeres rekonstrukcióhoz, és a feldolgozás meghiúsul.

2. Hiányos színes pontfelhőeredmény

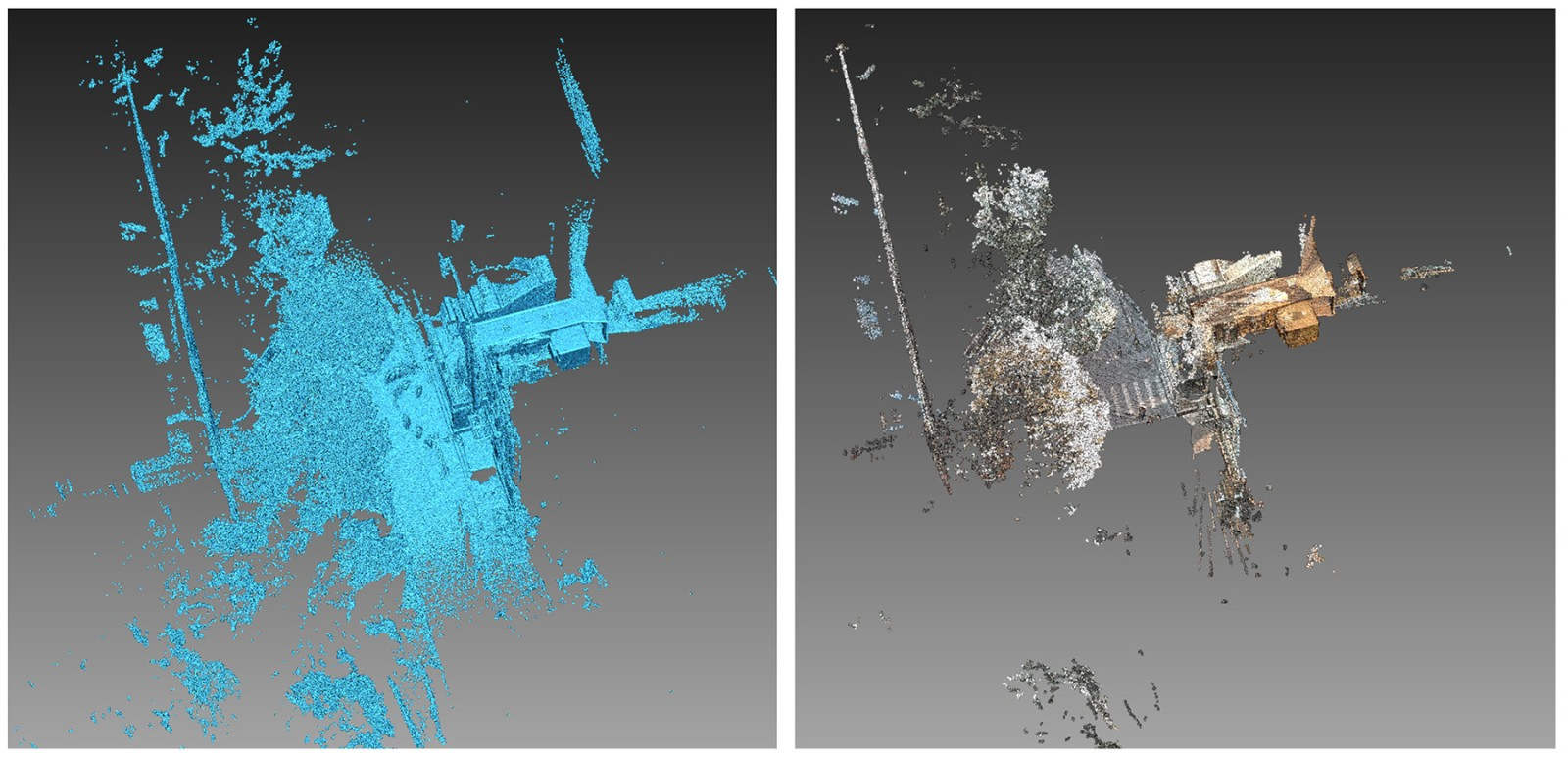

Egyes esetekben a színes pontfelhő sikeresen létrejön, de az eredeti pontfelhőhöz képest a színezett eredmény egy része hiányzik.

Ez jellemzően akkor fordul elő, ha az elülső kamera képei között üres vagy fekete képkockák vannak, illetve bizonyos szakaszokból hiányoznak a képadatok.

Mivel a színek hozzárendelése a képadatok és a térbeli helyzet összehangolásán alapul, a hiányos vagy érvénytelen képek részleges színezési hibát okozhatnak.

Megoldás

Mindkét problémára ugyanaz a javasolt megoldás: a szkennelés megkezdése előtt mindig ellenőrizze az elülső kamera állapotát és a képminőséget, hogy stabil, felhasználható képadatok álljanak rendelkezésre.

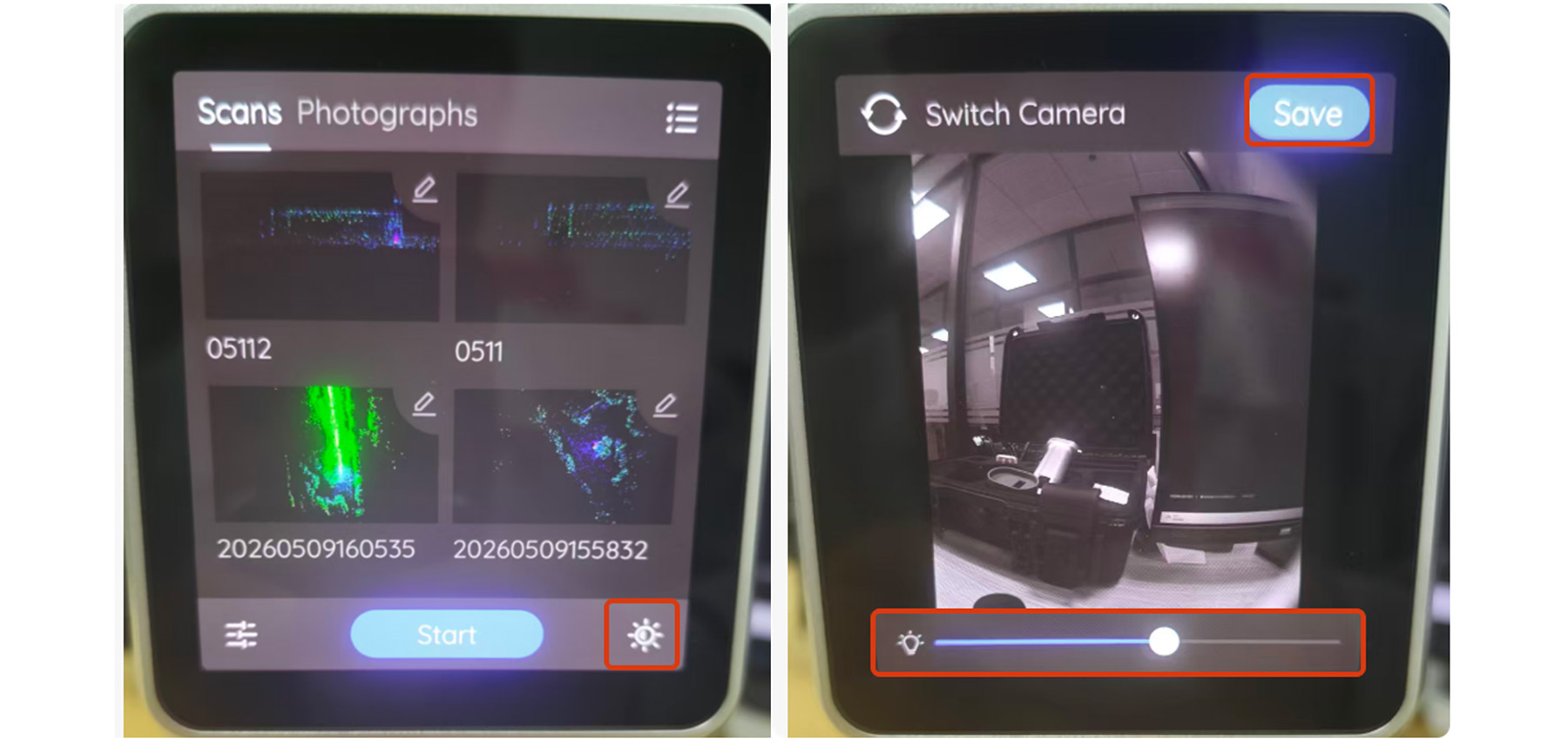

Az eszköz bekapcsolása után lépjen a kamerabeállításokhoz, válassza az elülső kamera nézetét, szükség esetén állítsa be az expozíciót, és az adatgyűjtés megkezdése előtt ellenőrizze az előnézeti kép tisztaságát.

További tanács

Ha a rögzített képek megfelelőnek látszanak, de továbbra is feldolgozási problémát tapasztal, további hibafeltárásért forduljon a műszaki támogatáshoz.

Összefoglalás

A színes pontfelhő minősége nagymértékben függ a rendszer teljesítményétől és a képadatok hiánytalanságától. A stabil hardverteljesítmény és a megfelelő kamerabeállítás biztosítása a szkennelés előtt jelentősen javíthatja a feldolgozás sikerességét és az adatminőséget.
