Az előző részben a vonalak SingularPad szoftveren belüli létrehozásának különböző munkafolyamatait mutattuk be. Ebben a cikkben a vonalkitűzés különböző feladatokhoz alkalmazható módszereit tekintjük át.
Olvassa el az előző cikket:
Tech Chat | Vonalakhoz kapcsolódó földmérési feladatok a SingularPadben – 1. rész
A SingularPad könnyen értelmezhető vizuális útmutatással egyszerűsíti a vonalkitűzést. Az oldaleltolások és a szelvényezés támogatása megkönnyíti a munkát, és időt takarít meg az eredményadatok utólagos feldolgozásakor.
A vonalkitűzés indításához lépjen a Survey >> Line Stakeout felületre. Itt vonalfájlokat importálhat, vagy a kezdő- és végpont kiválasztásával közvetlenül létrehozhat vonalakat. Válassza ki a kívánt vonalat, lépjen be a kitűzési felületre, majd a beállítások gombjára kattintva adja meg a kitűzés módját.
1. módszer – Kitűzés szelvényérték alapján
Ennél a módszernél a szelvényérték, azaz a kezdőponttól mért távolság megadásával a vonal bármely szükséges pontját közvetlenül kitűzheti.

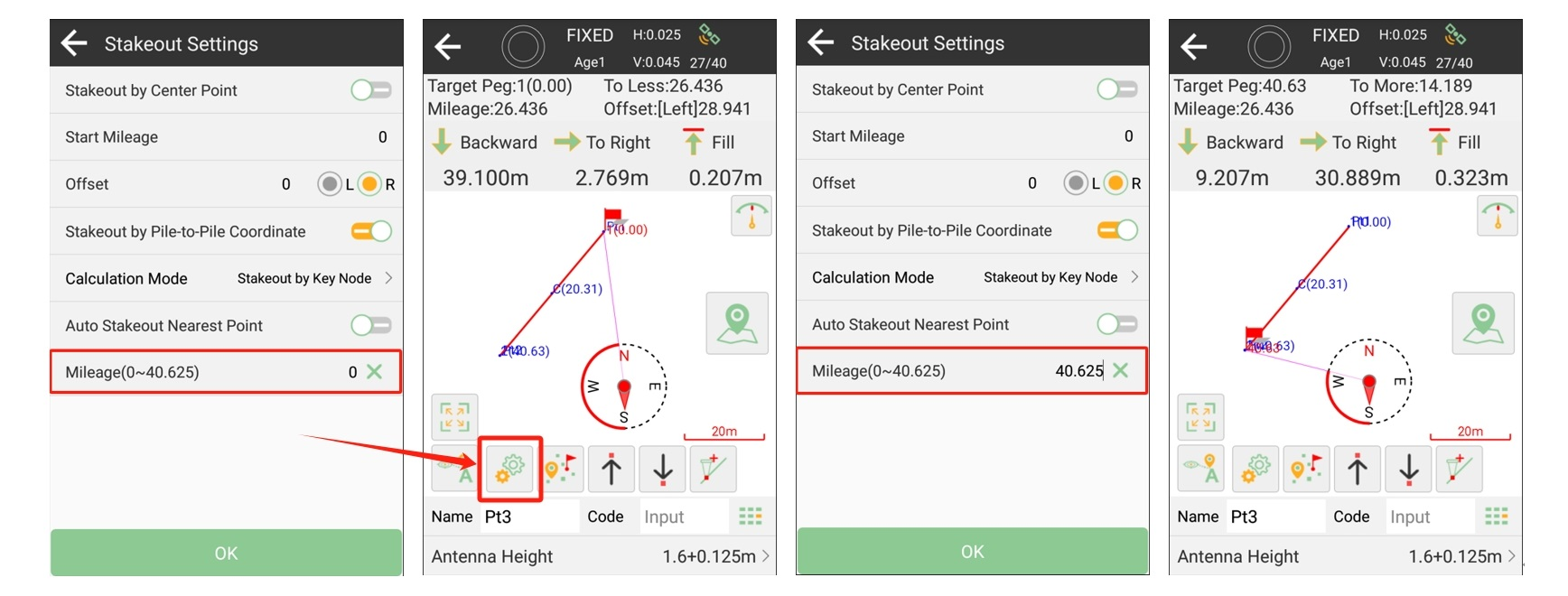

Ha például a vonal kezdő- és végpontját szeretné kitűzni, az alábbi ábrának megfelelően a legkisebb és a legnagyobb szelvényértéket adhatja meg.

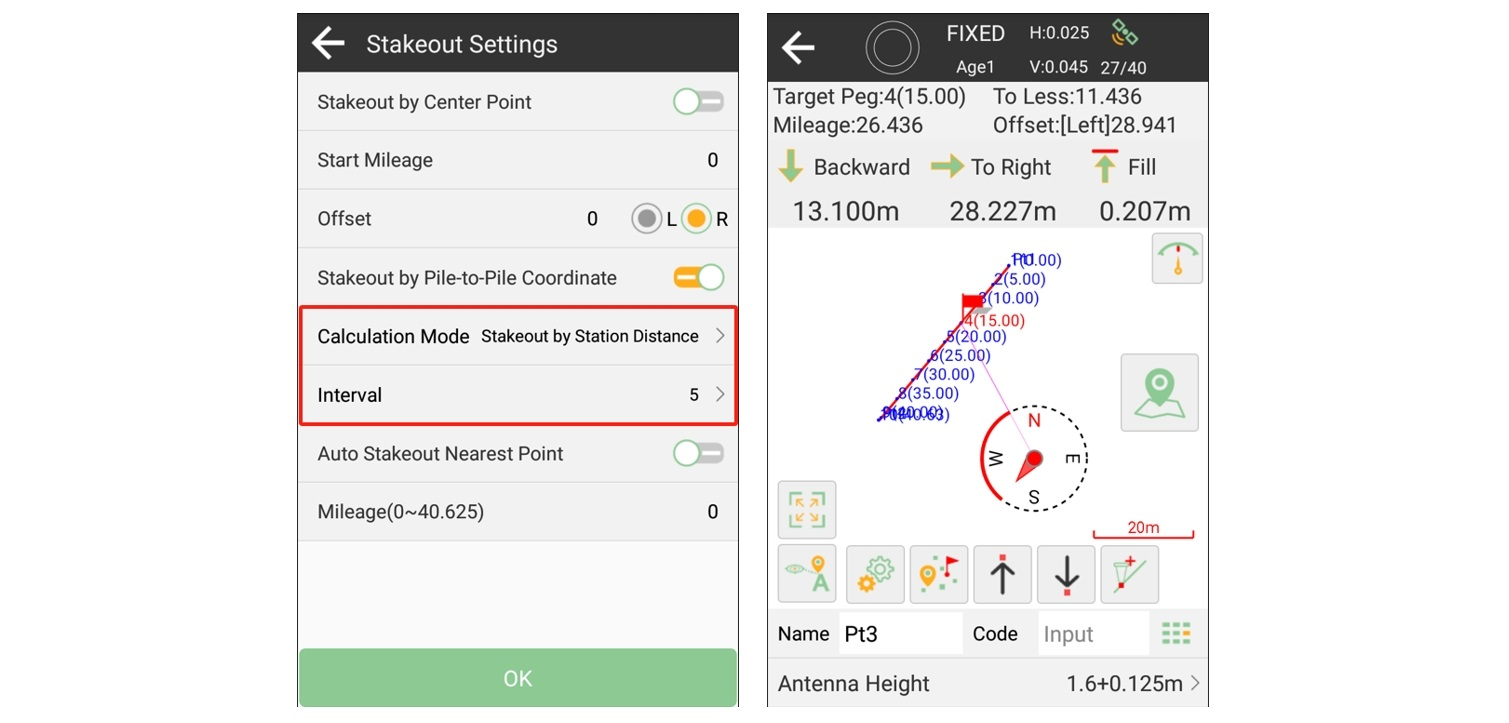

2. módszer – Kitűzés állandó szelvényközzel
Ha a vonalat meghatározott távolságközönként kell kitűznie, válassza a Stakeout by Station Distance számítási módot. Adja meg a szükséges távolságközt. Az alábbi példában 5-öt állítottunk be, így a szoftver 5 méterenként vezeti végig a vonal kitűzésén.

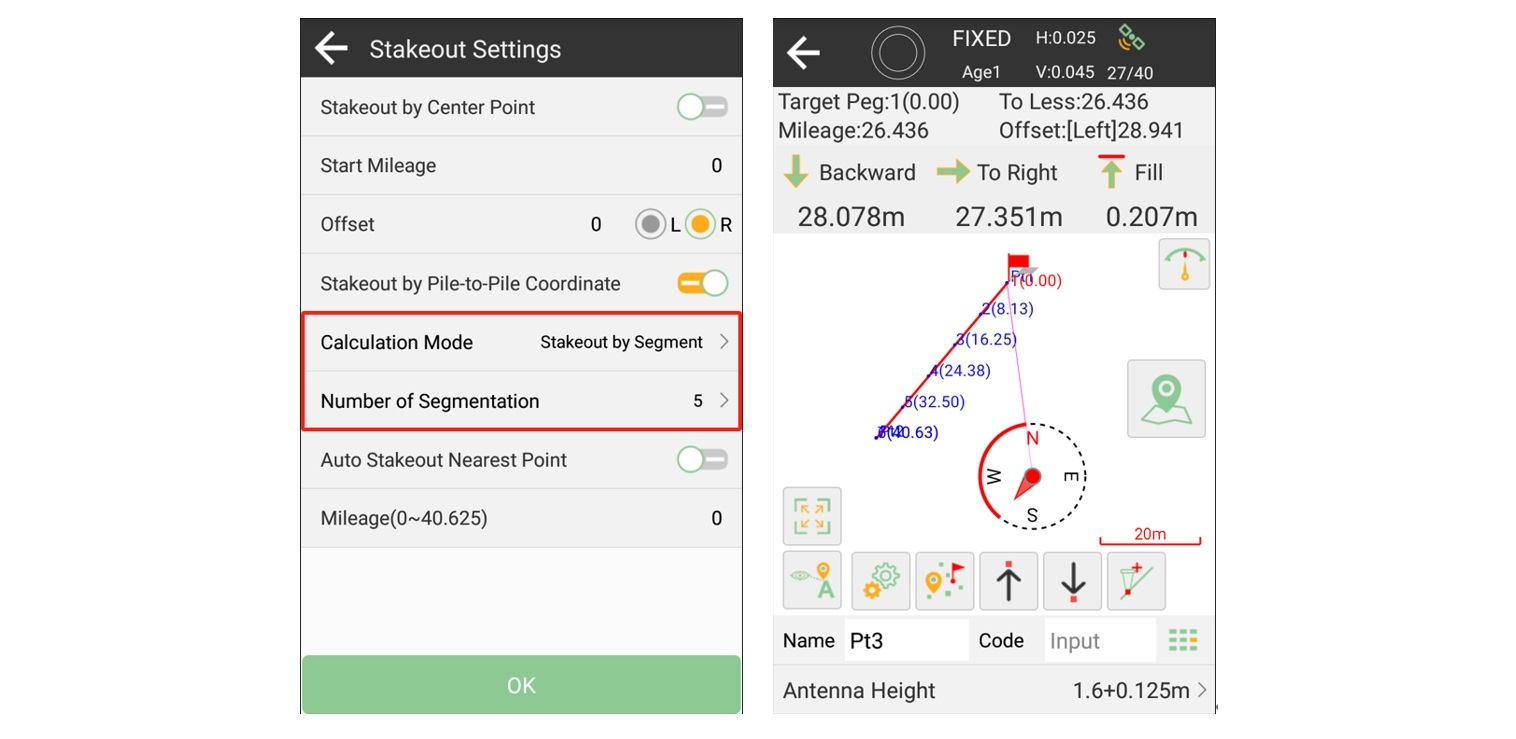

3. módszer – Kitűzés szakaszokra osztással
Ennél a módszernél az osztások számát kell megadnia. A szoftver ezután a vonalat ennek megfelelő számú, egyenlő hosszúságú szakaszra osztja a kitűzéshez.

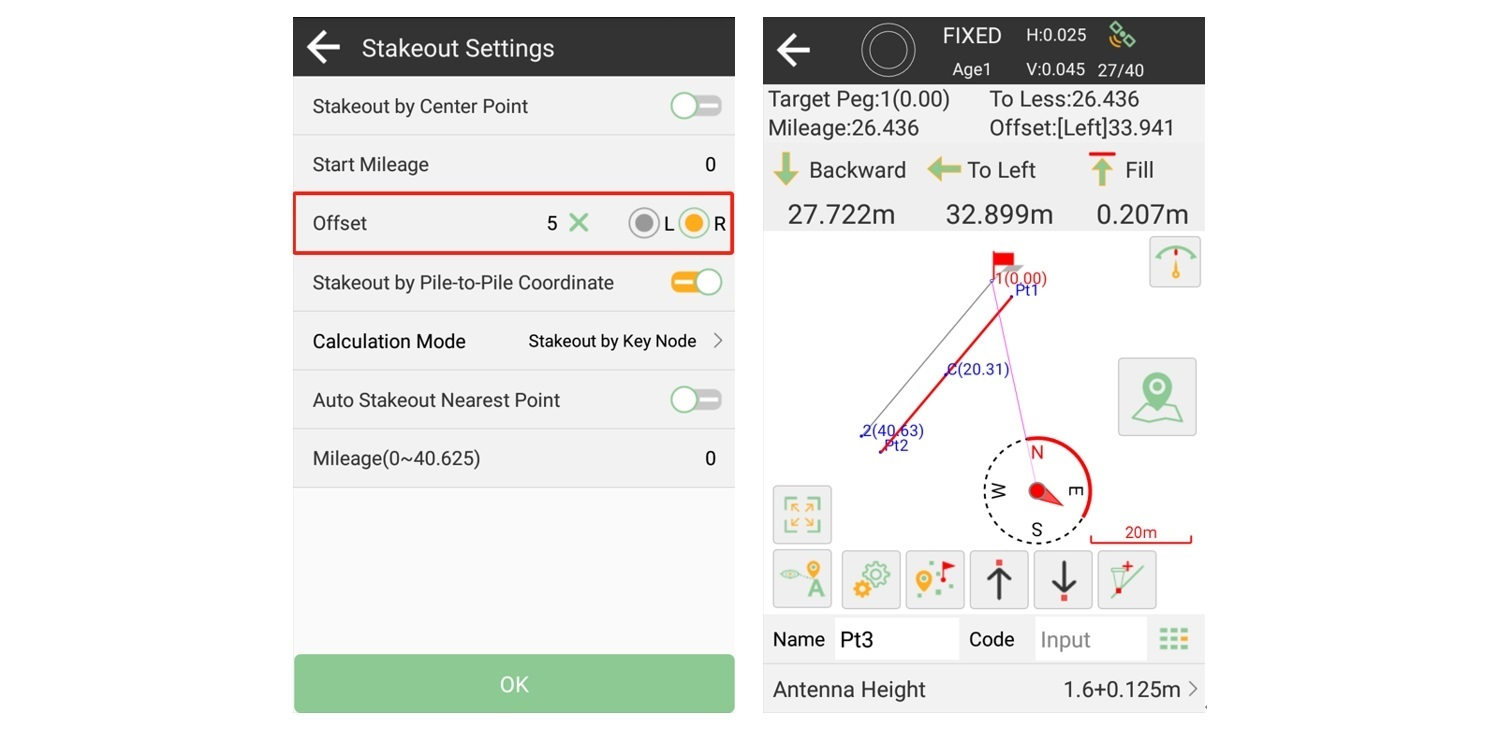

4. módszer – Kitűzés oldaleltolással
A földmérési munkák során gyakori feladat az útburkolat kijelölése vagy vonalas objektumok helyének meghatározása egy fő mérési vonalhoz képest. A SingularPad ezt oldaleltolásos kitűzéssel egyszerűsíti. Navigáljon az út tengelyéhez, majd az oldaleltolást mutató panel útmutatása alapján tűzze ki a burkolatot, biztosítva a vonaltól mért merőleges távolságot.
Az oldaleltolás értékének megadása után a SingularPad a fővonallal párhuzamos segédvonalat hoz létre a kitűzés támogatására. A fővonal és a segédvonal közötti távolság pontosan a megadott oldaleltolással egyezik meg.

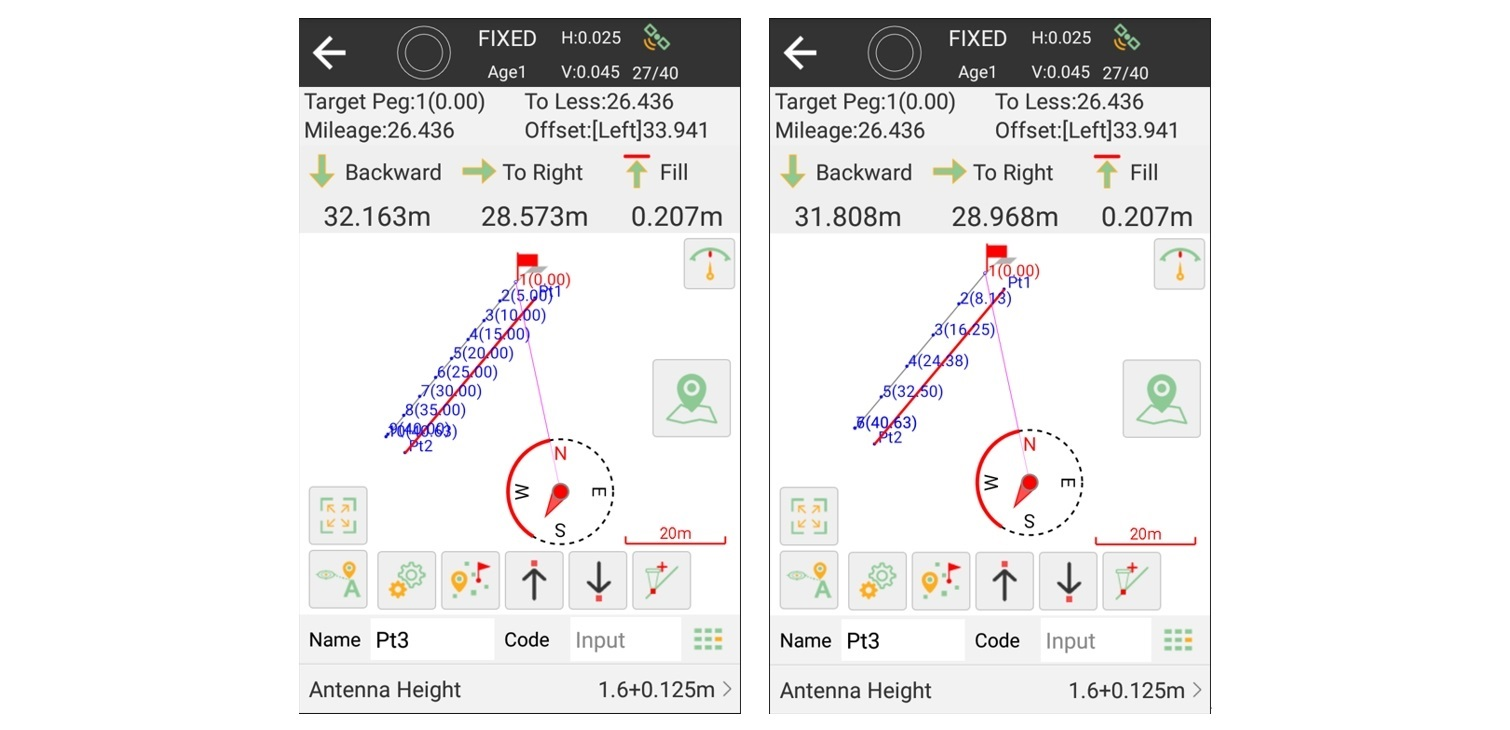

Oldaleltolás megadása esetén a távolságközönkénti és a szakaszokra osztás szerinti kitűzés is használható.
A SingularPad sokoldalú eszközkészletet kínál a hatékony és pontos vonalkitűzéshez. A vonal egyes pontjainak kitűzésétől az állandó távolságközök alkalmazásán és a vonal felosztásán át az oldaleltolások használatáig egyszerűsíti a munkafolyamatot. Ismerje meg ezeket a funkciókat, hogy földmérési feladatait könnyebben és pontosabban végezhesse el.
