Tech Chat | Szakasz felosztása egyenlő távolságú pontokra a SingularPadben

Felmérés közben több pont kijelölésére is szükség lehet egy egyenes mentén, például útszegélyek, építési vonalak vagy más vonalas objektumok esetén. A pontok egyenkénti mérése időigényes lehet, különösen akkor, ha egyenletes pontkiosztásra van szükség.

A SingularPad Equal Parts funkciójával a megmért szakasz gyorsan felosztható több, egyenlő távolságú ponttal. A program automatikusan kiszámítja a létrehozott pontokat, és hozzáadja őket a pontadatbázishoz, így hatékonyabbá teszi a terepi munkát és csökkenti a kézi számítások szükségességét.

Ebben a cikkben bemutatjuk a funkció használatát a SingularPadben.

1. lépés: A szakaszt meghatározó pontok mérése

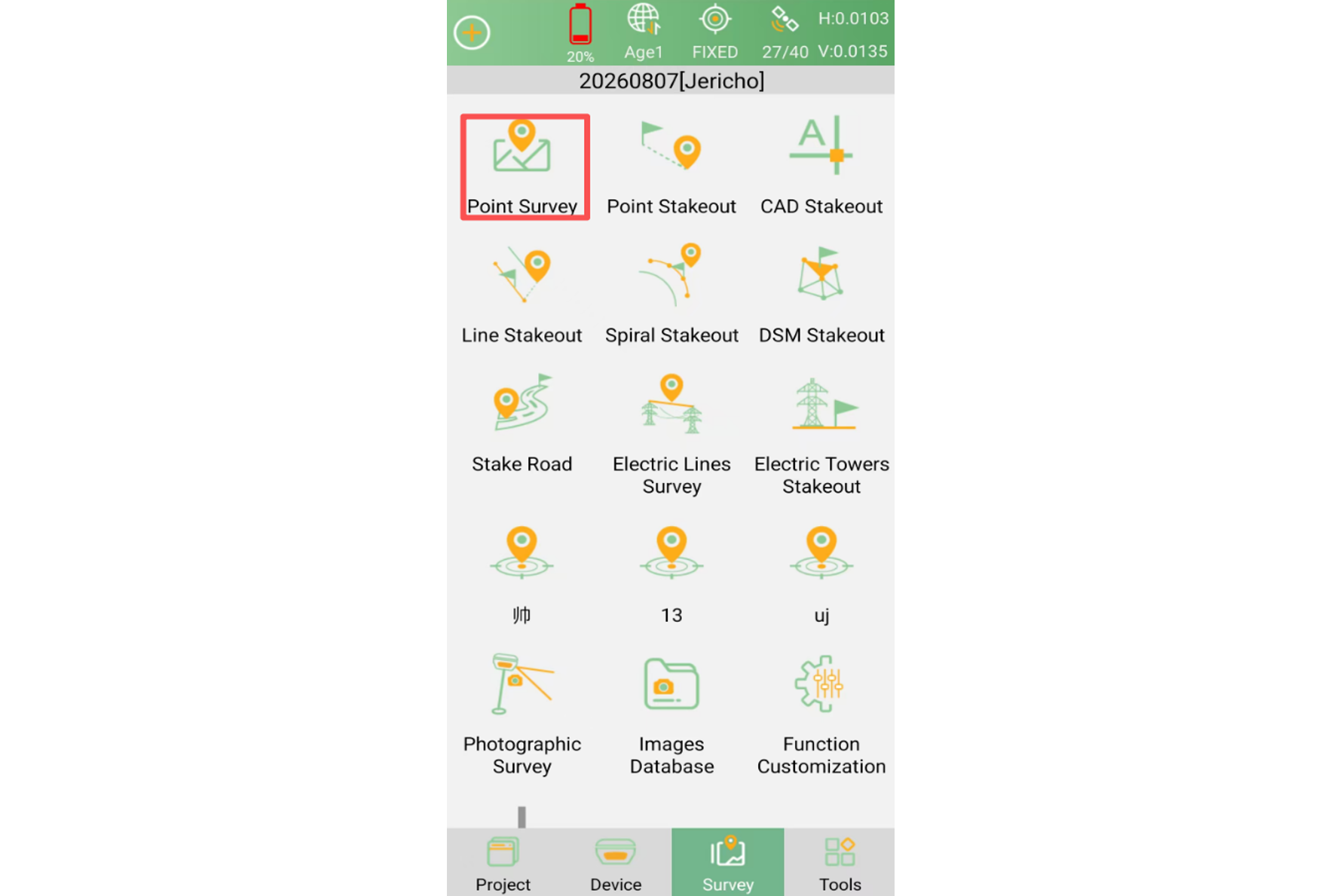

Először csatlakoztassa a SingularPadet a GNSS-vevőhöz, és nyissa meg a Point Survey felületet.

Mérje meg a szakasz két végpontját, vagy rögzítse a felosztandó vonalat meghatározó szükséges pontokat. A mérés után a rögzített pontok elérhetők a pontadatbázisban.

2. lépés: Szakasz létrehozása

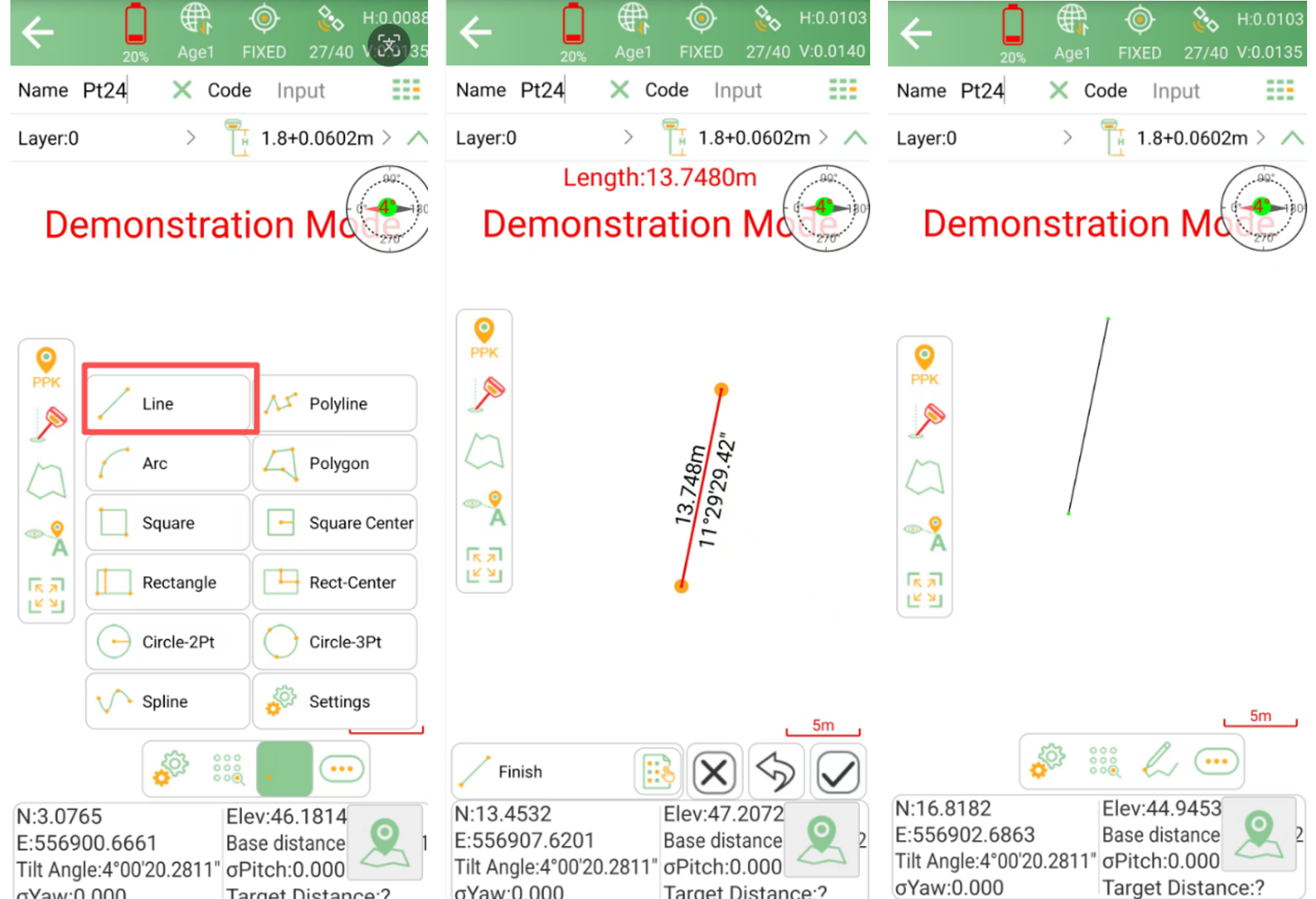

A Point Survey felületen érintse meg a Drawing lehetőséget, majd a vonalrajzoló eszközzel kösse össze a megmért pontokat.

Válassza ki a szükséges pontokat a megfelelő sorrendben a felosztandó szakasz létrehozásához.

3. lépés: A szakasz felosztása

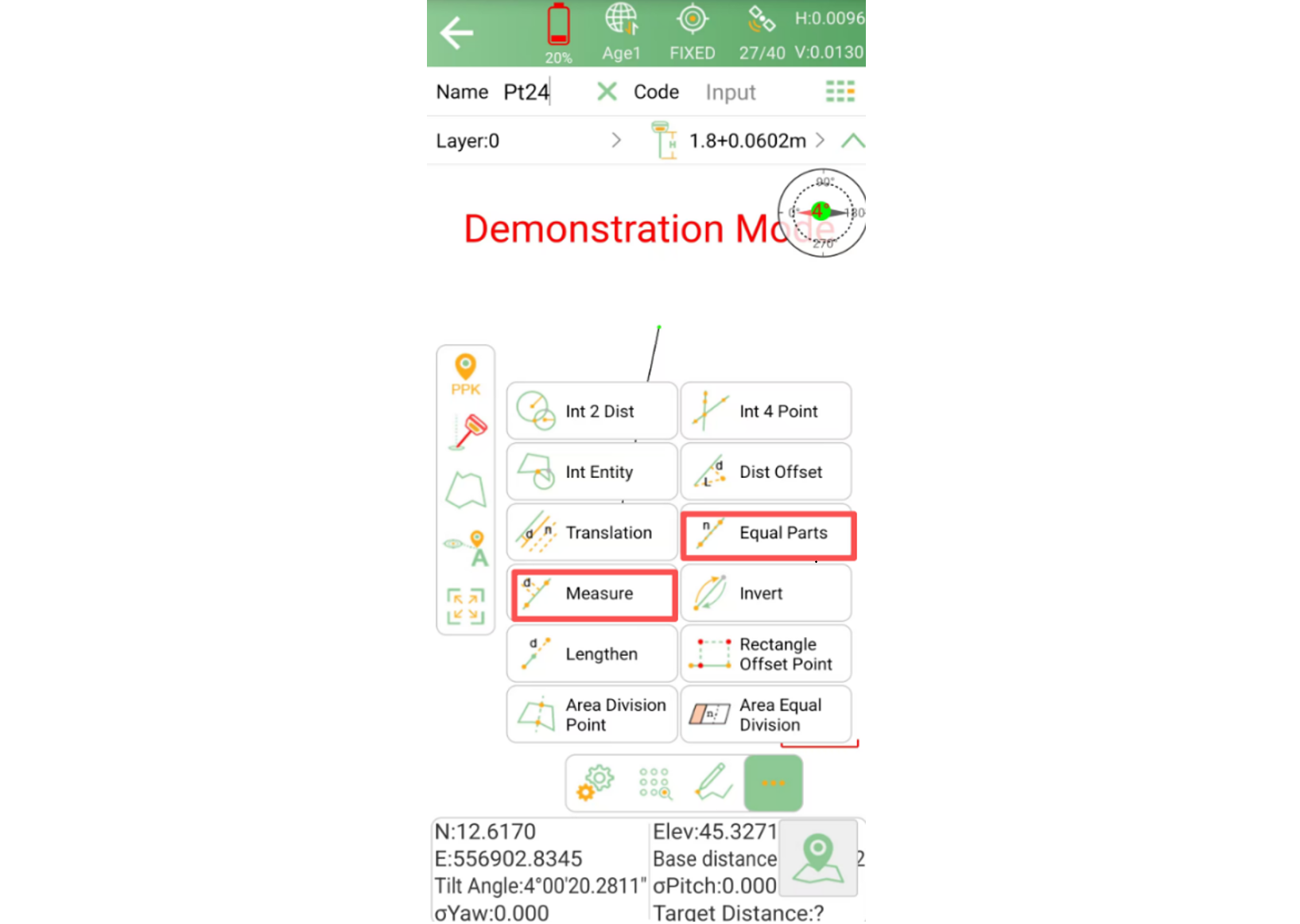

Érintse meg a rajzeszközök melletti eszközikont, és válassza az Equal Parts vagy a Measure lehetőséget.

E két funkció eltérő módon osztja fel a vonalat:

• Equal Parts: a kijelölt vonal felosztása megadott számú egyenlő szakaszra.

• Measure: a kijelölt vonal felosztása megadott távolságközzel.

Válassza ki az előző lépésben létrehozott szakaszt.

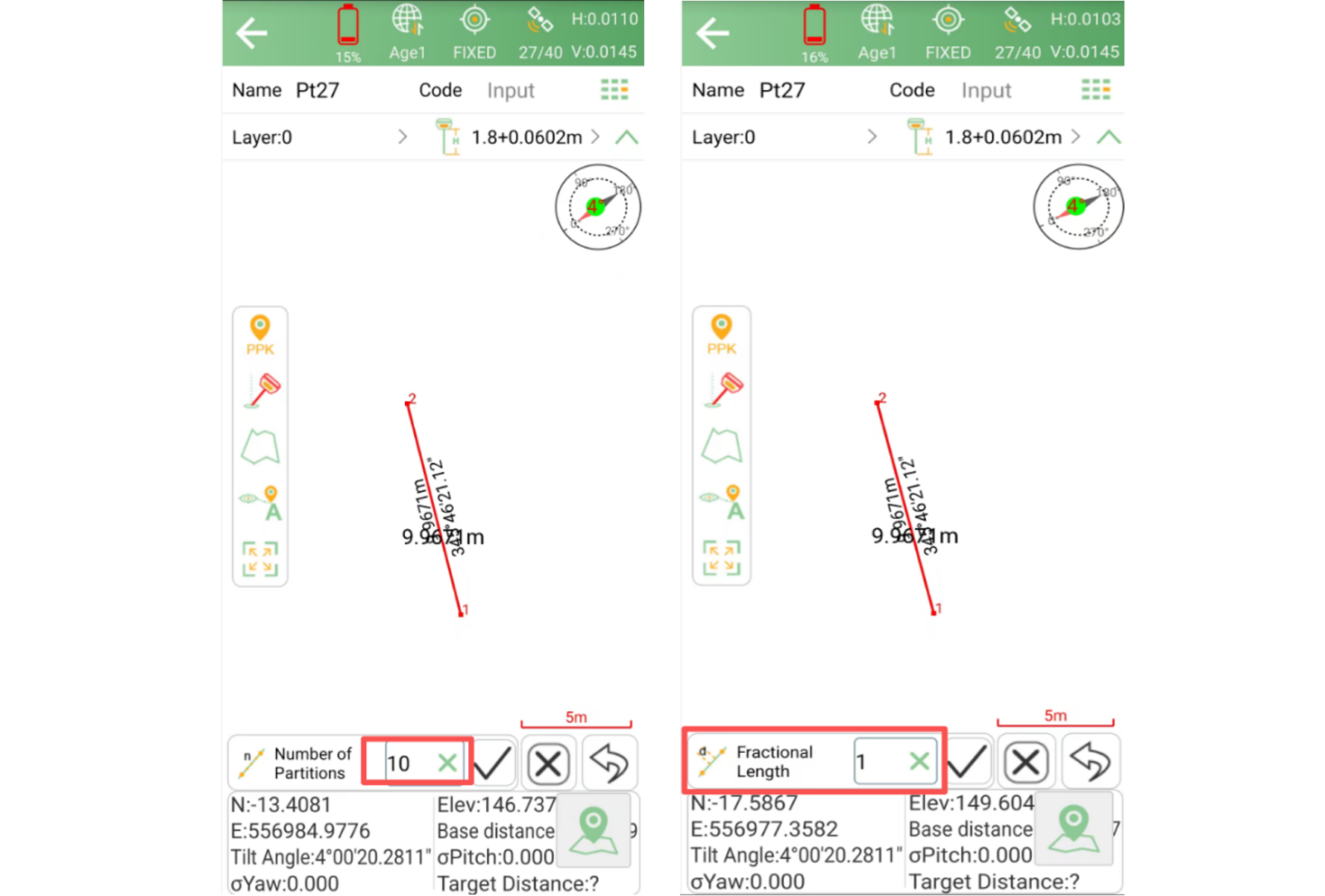

A sikeres kijelölés után a SingularPad a választott funkciónak megfelelően bekéri a szakaszok számát vagy a pontok távolságát.

4. lépés: Osztópontok létrehozása

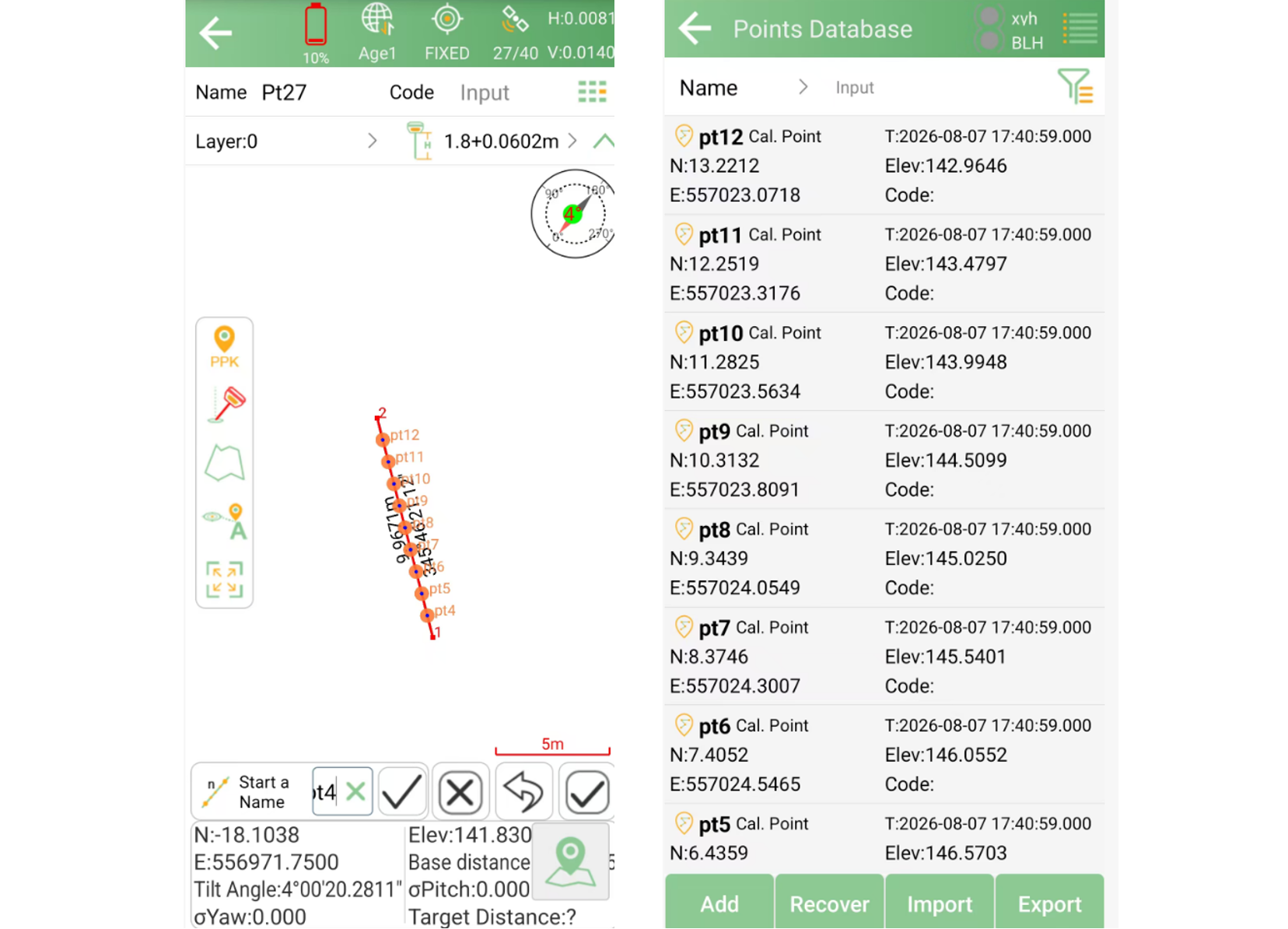

A beállítások jóváhagyása után a SingularPad automatikusan kiszámítja a szakasz egyes osztópontjainak koordinátáit.

A létrehozott pontokat a Point Database felületen tekintheti meg és kezelheti.

Összefoglalás

A SingularPad szakaszfelosztási funkciója gyors és kényelmes lehetőséget kínál egyenletes pontkiosztás létrehozására egy egyenes mentén. Hasznos útvonalak felmérésénél, határvonalak mérésénél, építési kitűzésnél és más olyan feladatoknál, amelyek szabályos ponttávolságot igényelnek.

A szakaszfelosztás mellett a SingularPad Point Survey felülete számos rajzolási és mérési eszközt is kínál, amelyekkel különböző terepi felmérési feladatok végezhetők el hatékonyan.
