Tech Chat | PPK‑felmérési feladatok végrehajtása – 1. rész

A mindennapi GNSS-felmérésben vélhetően az RTK a legnépszerűbb mérési módszer: a bázisállomás valós időben küldött korrekciós adatai alapján centiméteres helymeghatározási pontosságot biztosít. A korrekciós adatok továbbítása rendszerint 1 Hz gyakorisággal történik.

Ha azonban nem biztosítható stabil adatkapcsolat a bázis és a rover között, vagy nagyobb helymeghatározási gyakoriságra van szükség – például drónos felmérésnél –, az RTK nem mindig felel meg az igényeknek. Ilyenkor van szükség a PPK mérési módszerre.

Mi a PPK-felmérés?

A PPK (Post-Processing Kinematics, utófeldolgozott kinematikus mérés) vivőfázison alapuló, utólagos különbségképzést alkalmazó GNSS-helymeghatározási technológia, vagyis dinamikus utófeldolgozásos mérési módszer. Más szóval a PPK nem igényel valós idejű adatkapcsolatot a differenciális adatok továbbításához. A GNSS-nyersadatokat rögzítik, majd az irodában utófeldolgozzák a pontos helyadatok meghatározásához. A technológia mozgás közbeni OTF (On The Flying) inicializálással gyorsan feloldja az egész ciklusú többértelműséget, és a terepi mérés során 10–30 másodpercnyi észlelésből centiméteres pontosságú térbeli 3D-koordinátákat képes meghatározni.

A valós idejű adatkapcsolat átviteli korlátai nélkül 5 Hz-es, 10 Hz-es vagy még nagyobb gyakorisággal állíthatók elő helyadatok, ami különösen alkalmas nagy sebességű drónos felméréshez.

Hogyan végezhető PPK-felmérés?

Előkészületek:

• GNSS-vevő × 2

• SingularSurv szoftver

• Android rendszerű PDA

• SingularXYZ PP utófeldolgozó szoftver

• Egyéb tartozékok, például műszerállvány, központosító rúd stb.

1. lépés: A bázisállomás felállítása és statikus adatok gyűjtése

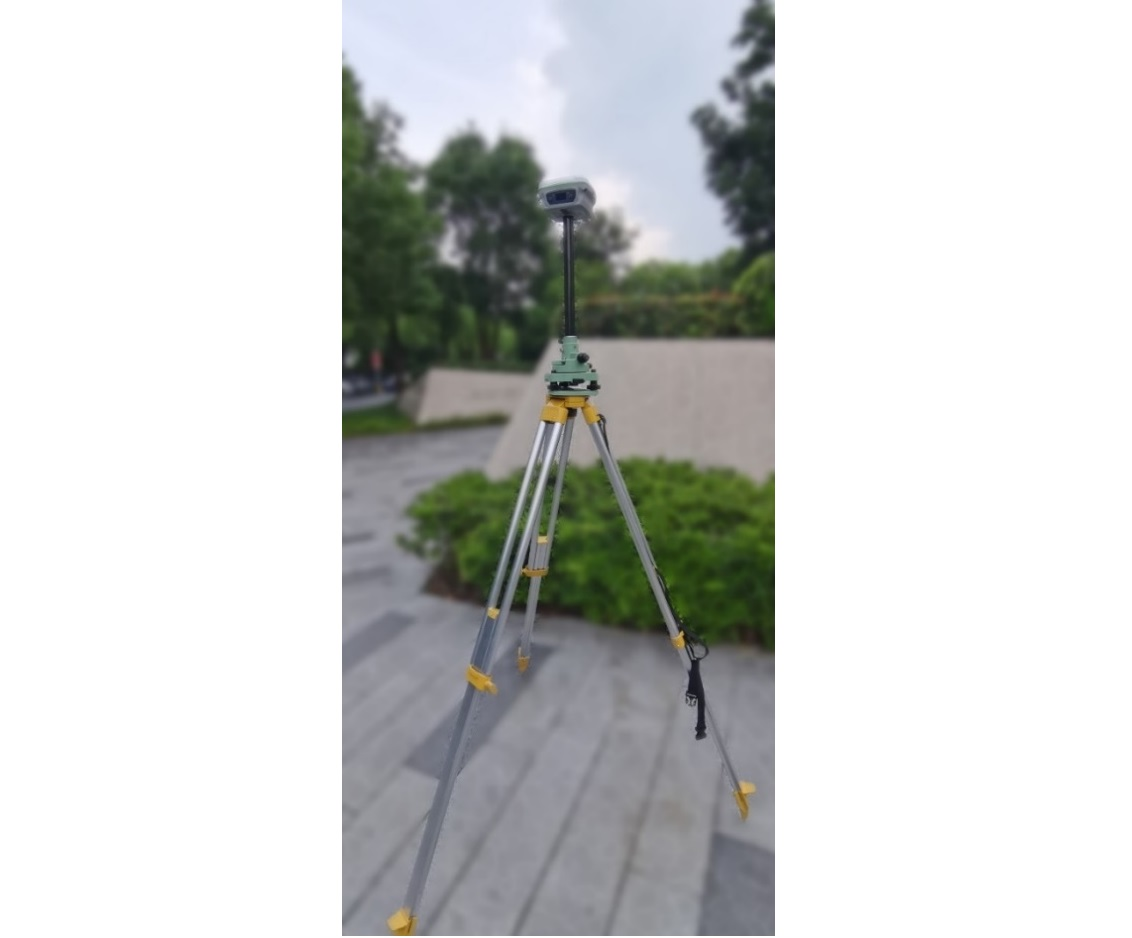

1. Állítsa fel az Y1 GNSS-vevőt a bázisponton.

2. Az előlapi rögzítőgomb hosszú megnyomásával vagy a SingularSurv szoftverben végzett beállítással indítsa el a statikus adatrögzítést.

2. lépés: A rover inicializálása a PPK-felméréshez

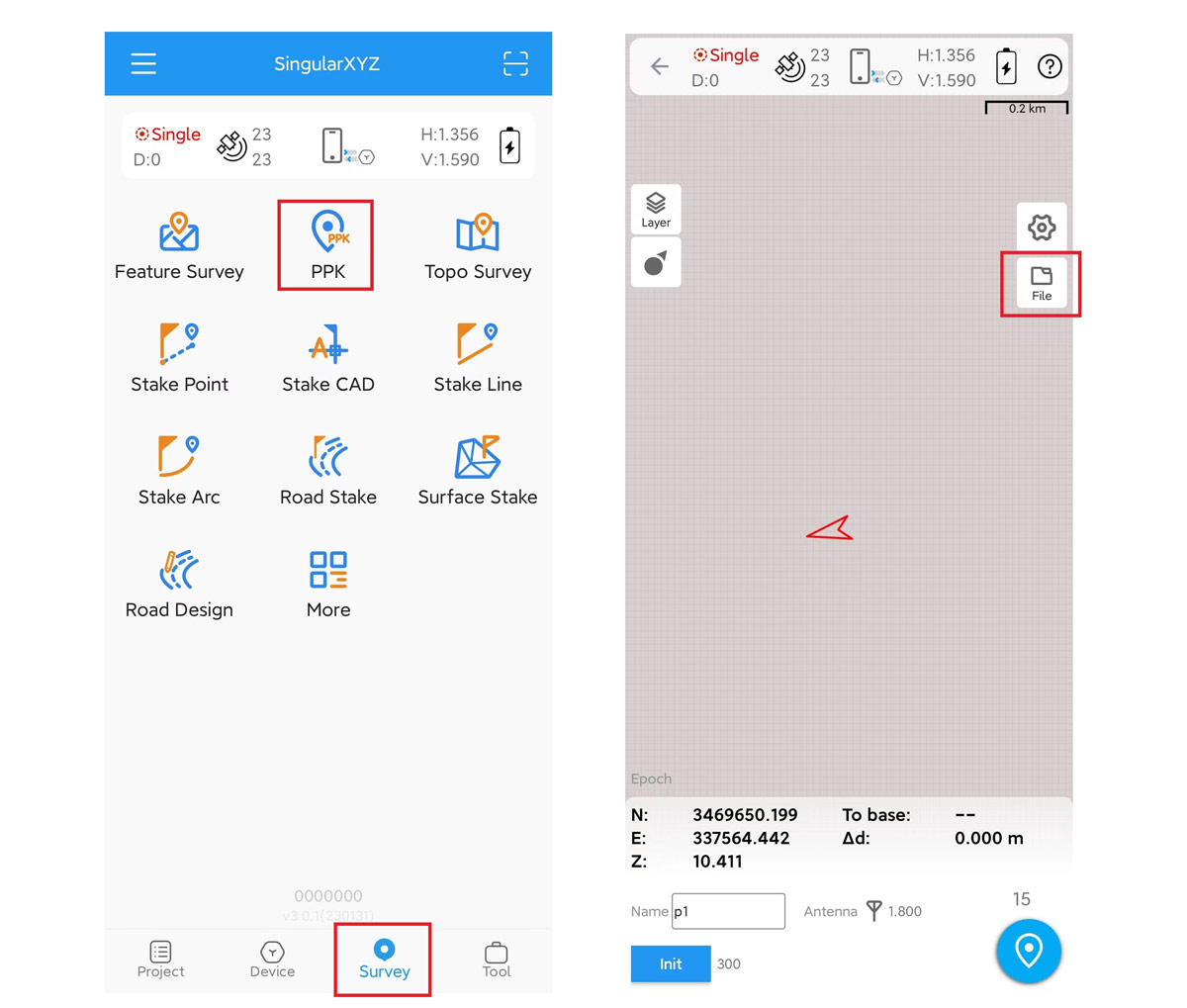

1. Csatlakoztassa az Y1 GNSS-vevőt a SingularSurv szoftverhez. A Survey >> PPK >> File menüpontban hozzon létre új PPK-fájlt, és nyissa meg.

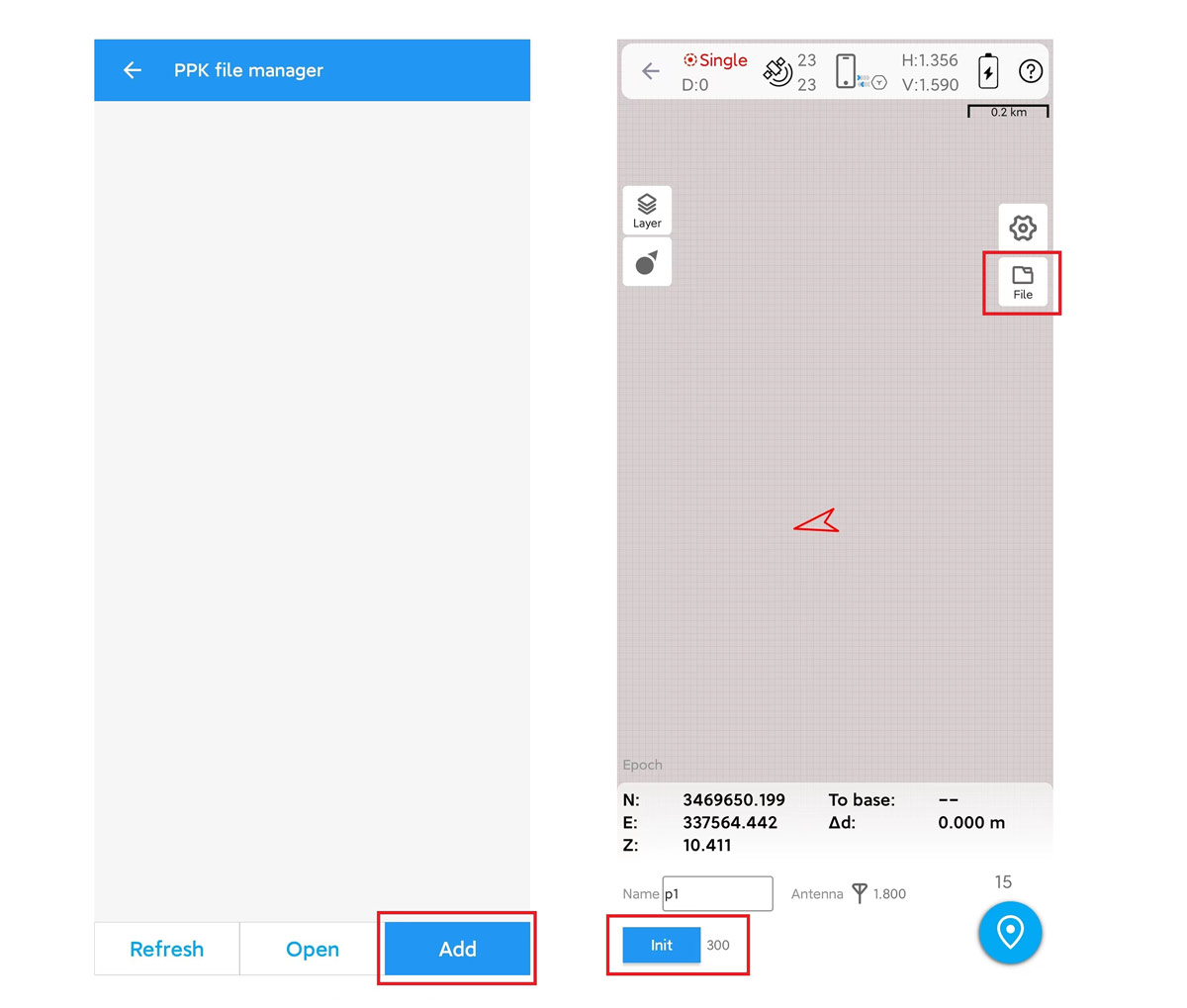

2. Az új PPK-fájl létrehozása után kattintson az Init gombra, és tartsa mozdulatlanul az Y1 GNSS-vevőt az inicializálás befejezéséig.

3. lépés: A felmérés indítása

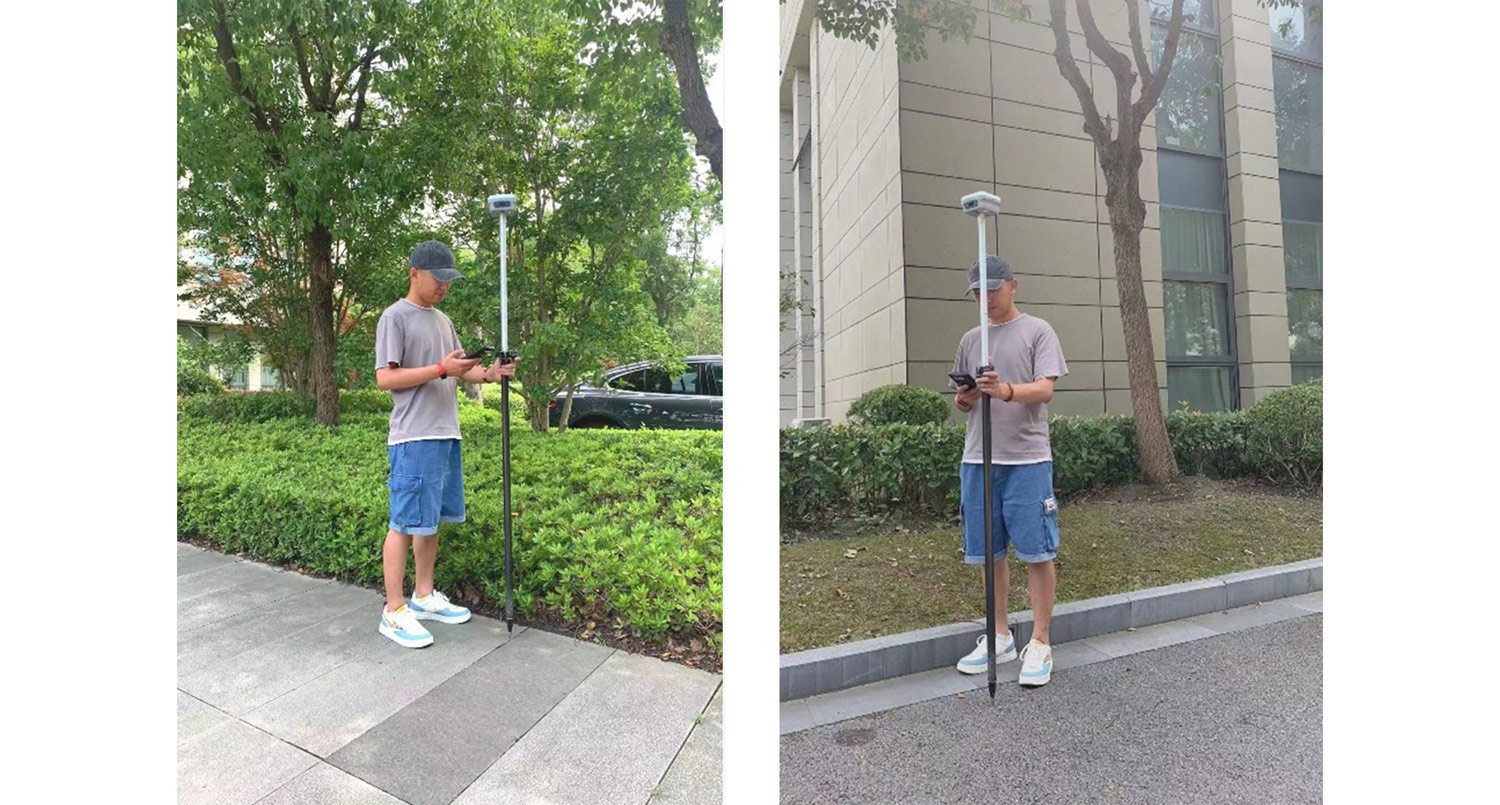

Inicializálás után a PPK mérési felületen megkezdheti a felmérést.

4. lépés: Adatok exportálása

A felmérés után töltse le a bázisállomás statikus adatait és a rover PPK-fájlját.

A fentiek a PPK-mérés terepi lépéseit foglalják össze. Következő cikkünkben bemutatjuk a PPK-adatok utófeldolgozását és a pontos helymeghatározási adatok előállítását.

Tipp: A PProcessing szoftver statikus és PPK-adatok utófeldolgozására egyaránt használható, és támogatja a szabványos RINEX-formátumot.
