A korszerű GNSS-felmérésben a kitűzési feladatok rendszerint ismert koordinátákat tartalmazó térképekre épülnek. Egyes országokban azonban – például az Egyesült Államokban, Kanadában vagy Európa bizonyos részein –, különösen régi felmérési térképeken, erdészeti nyilvántartásokban és kataszteri terveken a pontok helyét koordináták helyett azimut- és távolságkapcsolatok írják le.

Ez felveti a kérdést: hogyan tűzhetők ki pontosan ezek a pontok a terepen?

Ebben a cikkben a SingularPad szoftverrel mutatjuk be a koordináták kiszámítását azimutból és távolságból, lehetővé téve a pontos kitűzést régi adatformátumok alapján is.

Megjegyzés: Kezdés előtt ellenőrizze, hogy naprakész-e a SingularPad szoftvere. A legújabb verziót a letöltőközpontban találja.

1. A bázis felállítása ismert referenciaponton

Válasszon ismert referencia- vagy kezdőpontot, és egyértelműen jelölje meg a talajon. Ezután állítsa fel erre a pontra az RTK-bázist.

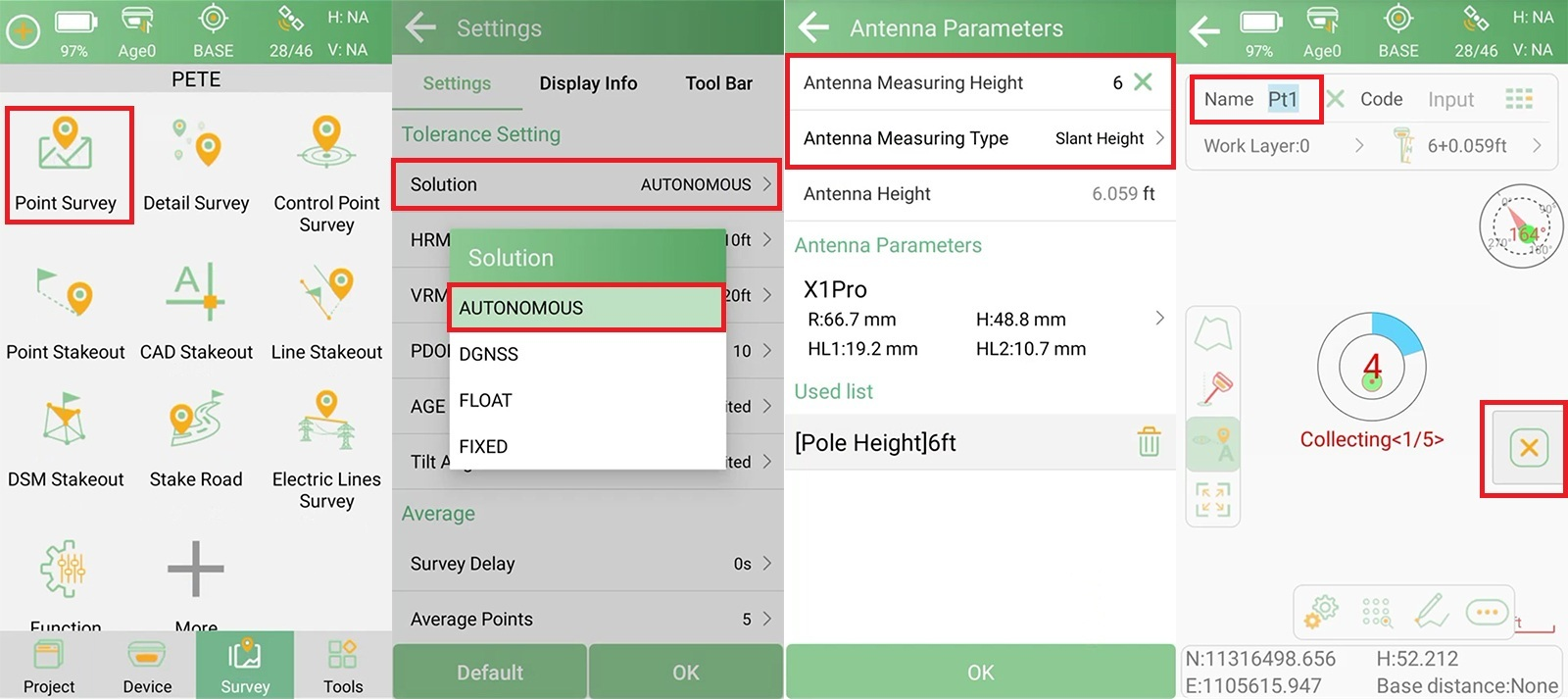

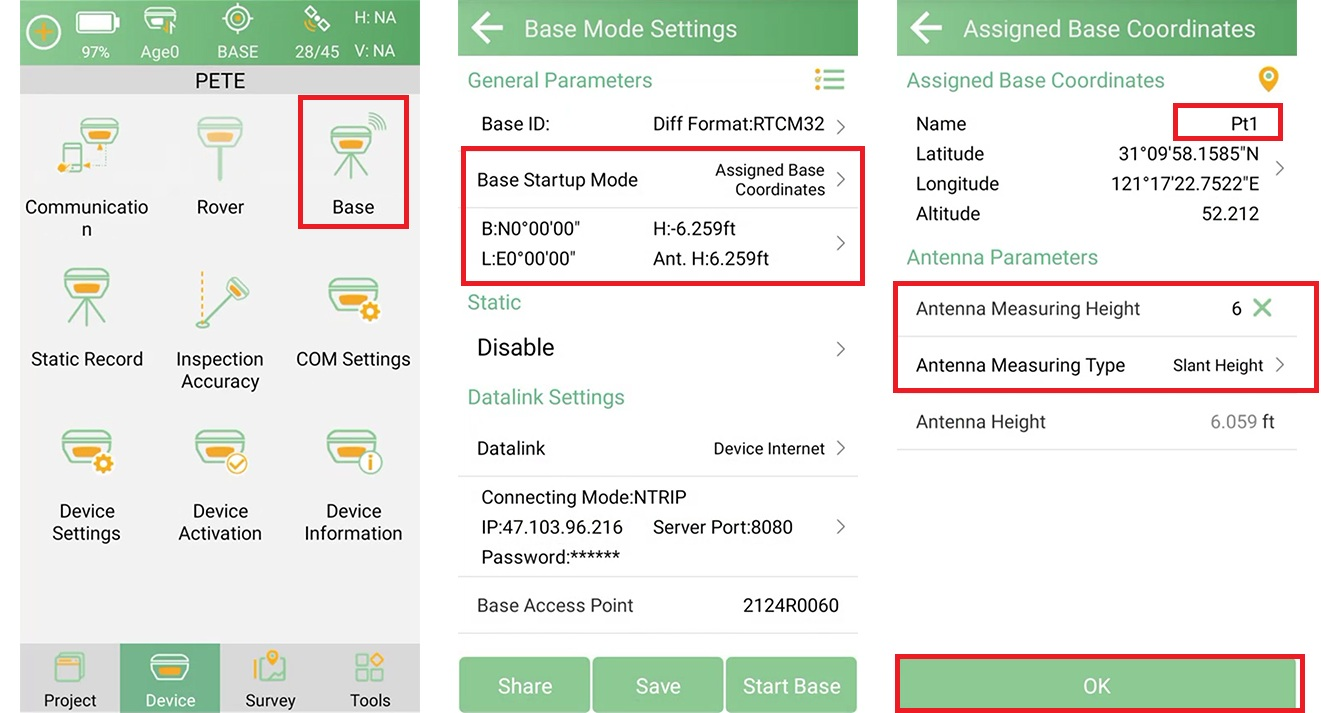

Mérje meg a bázis koordinátáit Autonomous üzemmódban, majd ezekkel a koordinátákkal indítsa el a bázisállomást. Ne felejtse el megmérni és megadni a bázis ferde antennamagasságát.

Tipp: A bázis újraindításakor mindig ugyanazt a pontot és ugyanazokat a koordinátákat használja a munkamenetek összhangjának biztosításához.

2. Koordináták számítása azimutból és távolságból

A bázis elindítása után állítsa be az RTK-rovert, és ellenőrizze a FIX megoldást. A célpont koordinátáinak kiszámításához kövesse az alábbi lépéseket a SingularPadben:

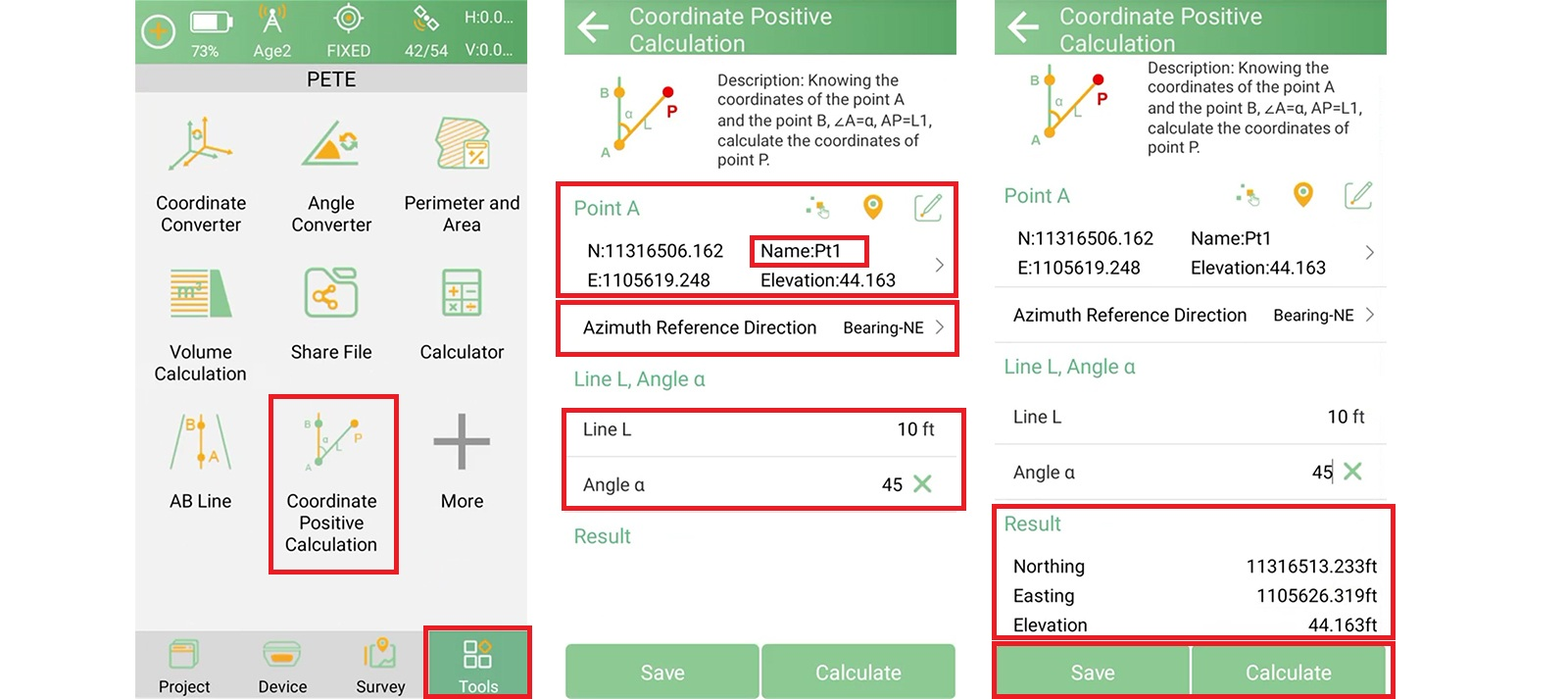

1. Nyissa meg a Tools >> Coordinate Positive Calculation menüpontot.

2. A Point A mezőben válassza ki az ismert bázispontot.

3. Állítsa be az Azimuth Reference Direction értékét; ez a térkép jelölésétől függően jellemzően „Bearing-NE”.

4. Adja meg a térképen szereplő azimutot (Line L) és távolságot (Angle α).

5. A Calculate gombbal számítsa ki a koordinátákat.

6. A Save gombbal mentse a kiszámított pontot a pontadatbázisba.

Ez a módszer a relatív helyadatokat kitűzésre használható koordinátákká alakítja.

3. A kiszámított pont kitűzése

Most, hogy a célpontnak vannak koordinátái, kitűzheti a terepen.

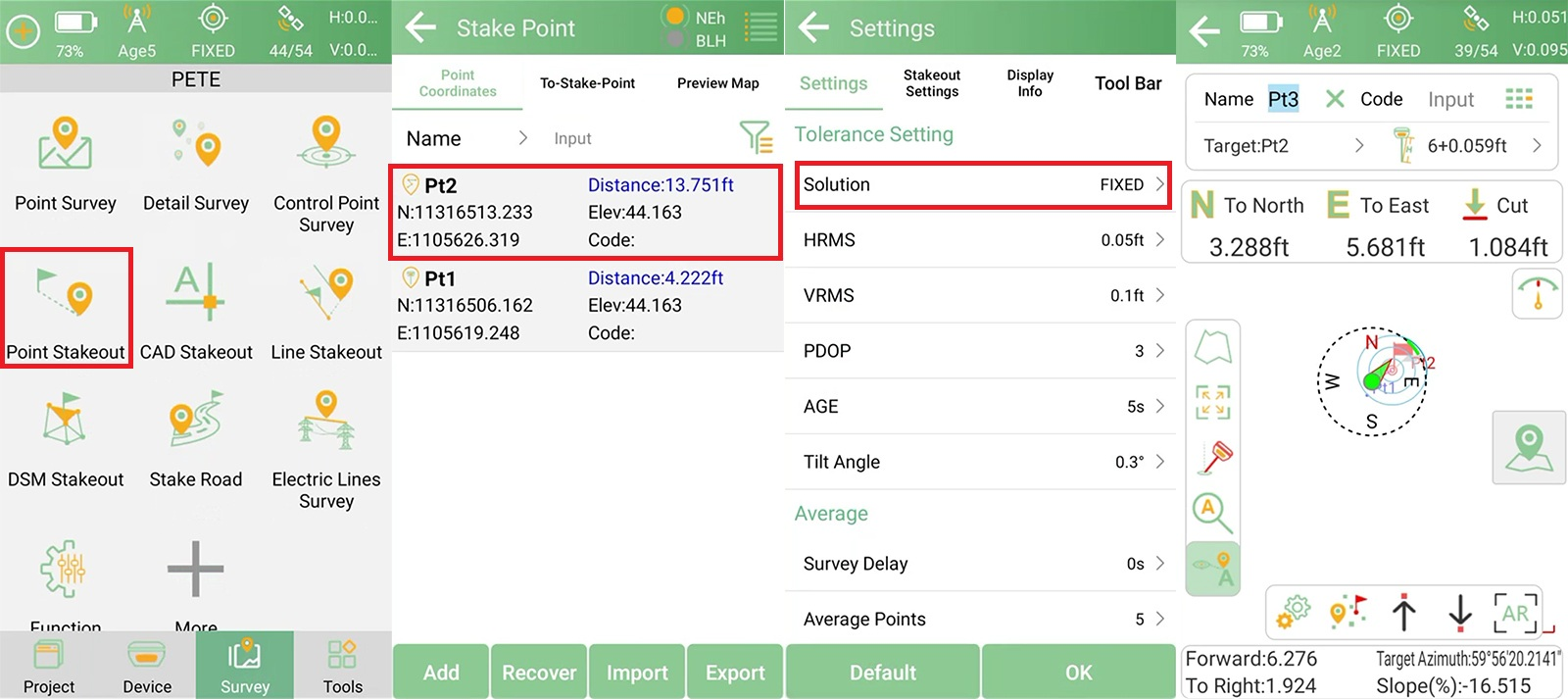

1. Nyissa meg a Survey >> Point Stakeout menüpontot.

2. Válassza ki a listából az elmentett pontot.

3. Ellenőrizze, hogy a Solution Tolerance beállítása ismét FIXED legyen.

4. A képernyő utasításait követve keresse meg a célpontot.

4. A folyamat ismétlése további pontokhoz

Az első pont kitűzése és megjelölése után az használható a következő kitűzés új referenciapontjaként.

Ismételje meg ugyanazt az azimut- és távolságalapú számítást:

• A legutóbb kitűzött pont legyen az új Point A.

• Adja meg a térképről a következő azimut- és távolságértékeket.

• Számítsa ki, mentse el és tűzze ki a pontot.

Ezzel a módszerrel relatív adatokból egy teljes térkép rekonstruálható, akkor is, ha nem állnak rendelkezésre abszolút koordináták.

Összefoglalás

Az azimuton és távolságon alapuló térképek régi nyilvántartásokban és egyes régiókban továbbra is elterjedtek. Megfelelő eszközökkel és munkafolyamattal egyetlen referenciából kiindulva sorban, pontosan kiszámítható és kitűzhető minden pont.

A SingularPad koordinátaszámítási eszközeit következetes bázisbeállítással és FIX megoldásokkal kombinálva a régi felmérési adatok korszerű RTK-eszközökkel is hatékonyan és pontosan használhatók.
