Tech Chat | Mik azok a #Heading irányadatok?

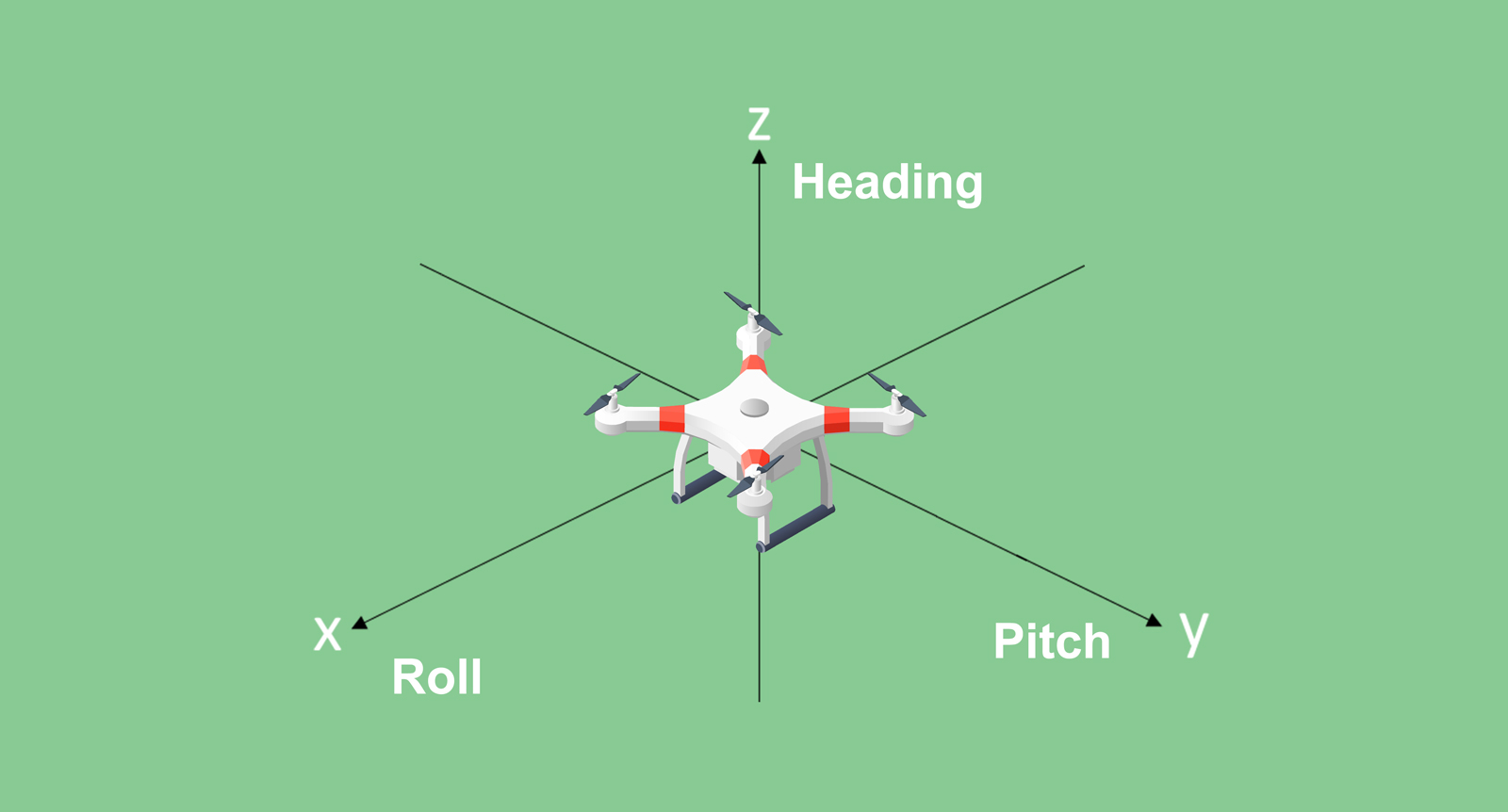

Földmérési vagy GIS-feladatokhoz elegendők lehetnek a helyzetadatok. Egyes navigációs alkalmazásoknál, például mezőgazdasági automata kormányzásnál vagy pilóta nélküli légijárművek irányításánál azonban a térbeli tájolás is alapvető. Ezt főként három paraméterrel írjuk le: bólintás (pitch), irány (heading) és oldaldőlés (roll). A roll az X tengely, a pitch az Y tengely, a heading pedig a Z tengely körüli elfordulást jelenti, amint a mellékelt ábra mutatja.
Ebben a cikkben a #heading irányadatokat és a modern alkalmazásokban betöltött szerepüket ismertetjük.
NMEA-üzenet és szabványos irányadat-formátum
Az NMEA (National Marine Electronics Association) üzenetek között az irányhoz külön, HEADING nevű üzenet tartozik. A $HEADINGA által megjelenített földrajzi helyzetinformáció szabványos formátuma a következő:
#HEADINGA,COM1,0,60.0,FINESTEERING,2281,384415.000,00000000,0000,1114;SOL_COMPUTED,NARROW_INT,13.425773621,67.686813354,-78.931716919,0.000000000,0.212850377,0.413018167,"0004",16,15,16,16,0,0,4,107*157ecb94
A mezők részletezése:
| Az egyes mezők jelentése | ||
1. mező | Megoldásállapot | |
SOL_COMPUTED | A megoldás kiszámítva | |
INSUFFICIENT_OBS | Elégtelen számú észlelés | |
COLD_START | Hidegindítás után még nem konvergált | |
2. mező | Helyzetmegoldás típusa | |
NONE | Nincs megoldás | |
FIXEDPOS | A FIX POSITION paranccsal rögzített helyzet | |
SINGLE | Abszolút, egypontos helyzetmegoldás | |
PSRDIFF | Pszeudotávolság-alapú differenciális megoldás | |
NARROW_FLOAT | Keskeny sávú fázistöbbértelműség lebegőpontos megoldása | |
WIDE_INT | Széles sávú fázistöbbértelműség egész értékű megoldása | |
NARROE_INT | Keskeny sávú fázistöbbértelműség egész értékű megoldása | |
SUPER WIDE_LINE | Szuper széles sávú megoldás | |
3. mező | Bázisvonalhossz (0–3000 m) | |
4. mező | Irányszög fokban (0–360,0 fok) | |
5. mező | Bólintás (-90–90 fok) | |
6. mező | Fenntartott | |
7. mező | Az irányszög szórása fokban | |
8. mező | A bólintás szórása fokban | |
9. mező | Állomásazonosító karakterlánc | |
10. mező | Követett észlelések száma | |
11. mező | A megoldásban szereplő műholdak száma | |
12. mező | A magassági maszk fölötti műholdak száma | |
13. mező | A maszkszög fölötti, L2-jellel rendelkező műholdak száma | |
14. mező | Fenntartott | |
15. mező | Kiterjesztett megoldásállapot (alapértelmezés: 0) | |
16. mező | Fenntartott | |
17. mező | A használt jelek maszkja | |
Az irányadatok jelentősége
Az irány alapvető jellemző a légi és tengeri navigációban, valamint a fúrási műveletekben. Meghatározásának egyik hatékony módja a kétantennás vevő használata. A vevő a két antenna helyzetét összehasonlítva kiszámítja az egyik antennától a másik felé mutató vektor valódi északtól, az óramutató járásával megegyezően mért szögét: ez a heading. Pontossága jelentősen javítható az antennák távolságának növelésével. Minél nagyobb az antennatávolság, annál pontosabb az iránymeghatározás.
SV100 DUAL: megbízható irányadatok

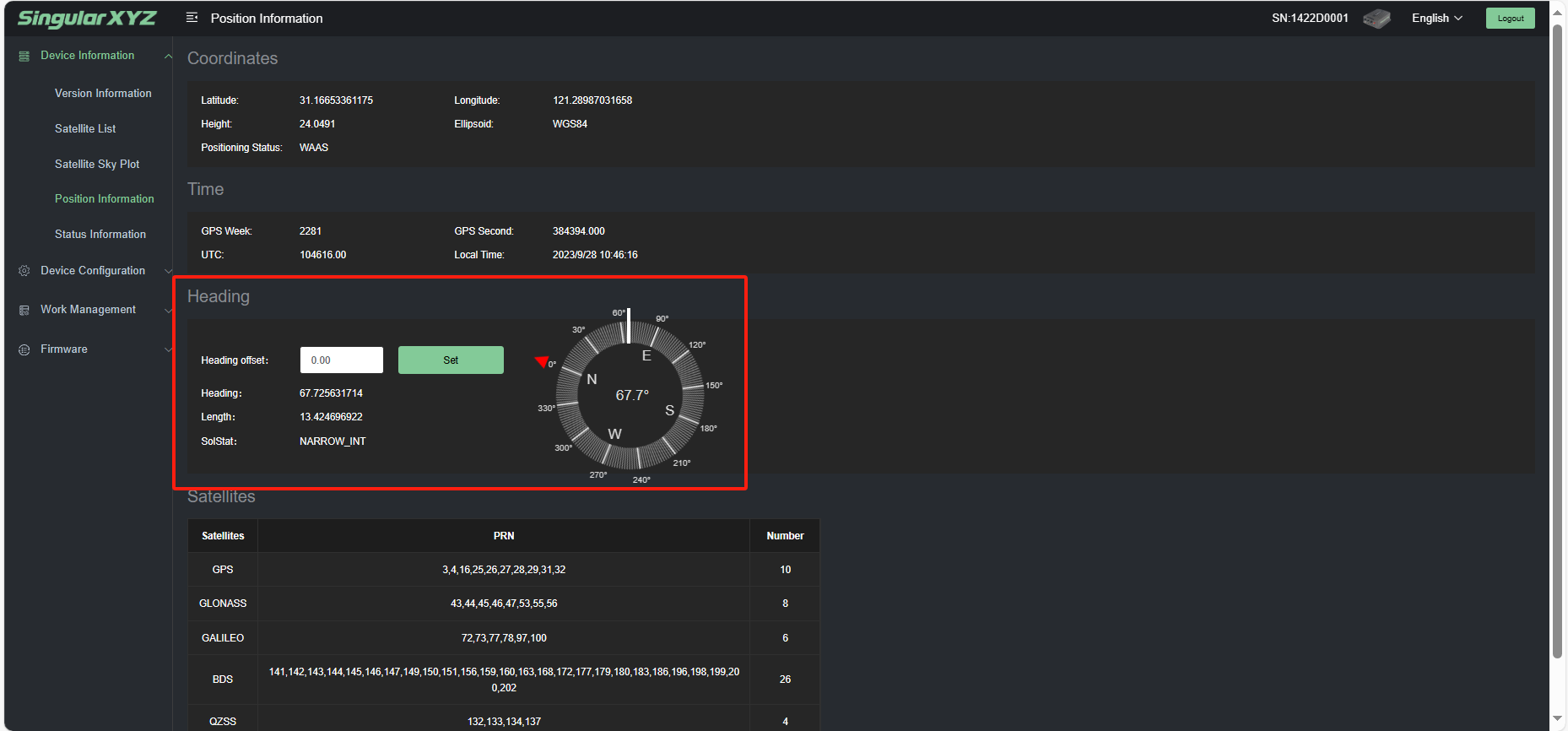

Az SV100 DUAL rendszer egyszerű megoldást kínál a pontos irányadatok meghatározására. Csatlakoztassa a két antennát az SV100 vevőhöz, majd az áttekinthető webes felületen tekintse meg az irányadatokat. A kezdeti szakaszban az irányszög kissé ingadozhat, de a rendszer stabilizálódásával állandó, megbízható értékhez konvergál.
Az irányadatok megértése és használata számos alkalmazásban javítja a navigáció pontosságát, hozzájárulva a biztonságosabb és hatékonyabb működéshez.
Tudjon meg többet az SV100 Dualról:
SV100 kétantennás GNSS-vevő
