Tech Chat | Mi található a GNSS‑vevő belsejében? ‑ A fő részegységek bemutatása

A legtöbb földmérő jól ismeri a GNSS-vevők különböző típusait és funkcióit. De elgondolkodott már azon, mi rejtőzik a kompakt, strapabíró burkolat alatt? Az alakbeli és gyártói eltérések ellenére a legtöbb GNSS RTK-vevő hasonló belső felépítést követ, amelyet a jelkövetés, a jelfeldolgozás és az energiagazdálkodás optimális működésére terveztek.

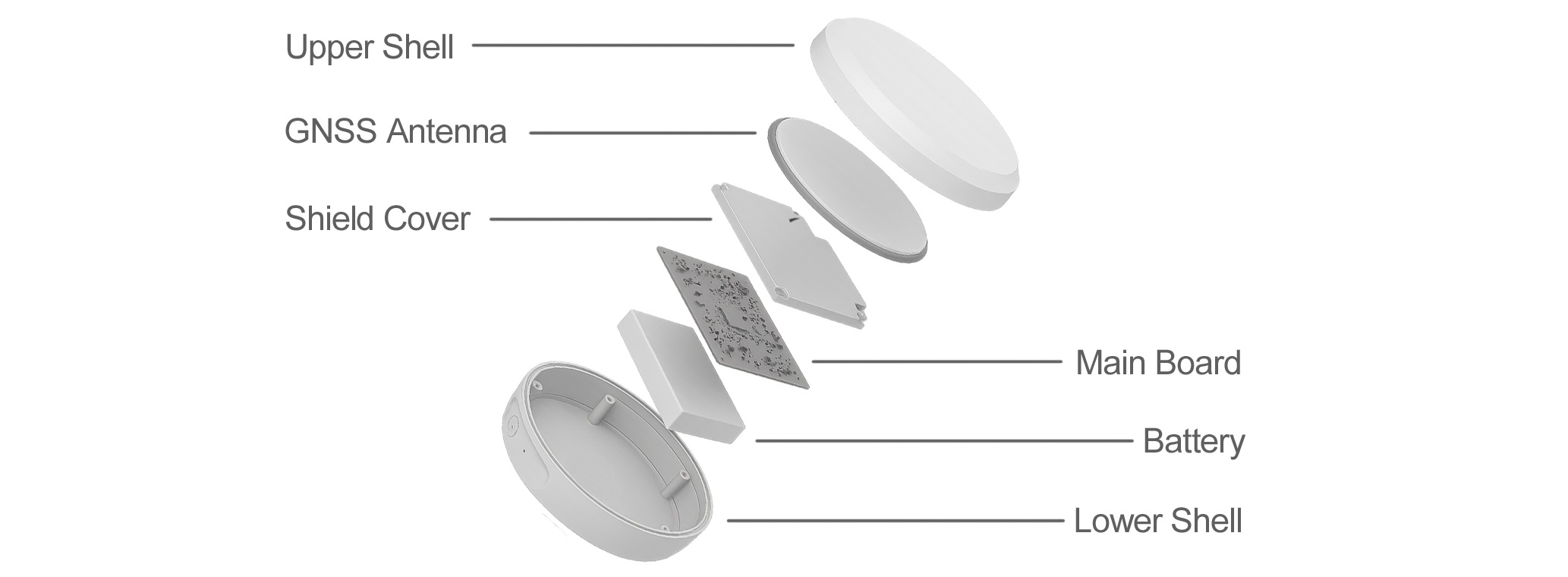

Mai bejegyzésünkben közelebbről megvizsgáljuk a GNSS-vevő belső felépítését és legfontosabb alkotóelemeit.

1. Felső burkolat

A felső burkolat a vevő legkülső védelmét biztosítja. Általában megerősített műanyagból készül, hogy ellenálljon a mechanikai behatásoknak és a környezeti igénybevételnek. Kialakításakor az antenna elhelyezését és a jelátvitelt is figyelembe veszik, a GNSS-jelveszteség minimalizálása érdekében.

Feladatai:

• Biztosítja a szerkezet szilárdságát.

• Védi a belső alkatrészeket a víztől, portól és ütésektől.

• Nemfémes anyag használatakor lehetővé teszi a GNSS-jelek áthaladását.

2. GNSS-antenna

Minden vevő központi eleme a GNSS-antenna, amely több műhold-konstelláció jeleit fogadja. Az alkalmazástól függően geodéziai vagy helixantennát használnak a jelminőség és annak egyenletessége érdekében.

Feladatai:

• Fogadja a műholdak GNSS-jeleit, például az L1/L2/L5 sávban.

• Támogatja több konstelláció és több frekvencia követését.

• Alapvető a helymeghatározási pontosság és a jelstabilitás szempontjából.

3. Árnyékoló burkolat / antennatartó

A közvetlenül az antenna alatt elhelyezett fém árnyékolóréteg elszigeteli az antennát a belső elektronikus alkatrészek lehetséges elektromágneses zavaraitól, azaz az EMI-től.

Feladatai:

• Csökkenti az áramköri lapról származó elektromágneses zavarok okozta jeltorzulást.

• Segít megőrizni a GNSS-jelek minőségét.

4. Alaplap

Az alaplap a vevő központi vezérlőegysége. Ezen található a GNSS-feldolgozó egység, a processzor, a kommunikációs modulok – rádió, Bluetooth, Wi-Fi, 4G – és az IMU-modul. Végrehajtja a helymeghatározási algoritmusokat, feldolgozza a korrekciós adatokat és vezérli a rendszer működését.

Feladatai:

• A GNSS-jelek dekódolása és valós idejű feldolgozása.

• A kommunikációs és érzékelőmodulok integrálása.

• Energia- és memóriakezelés.

5. Akkumulátor

A legtöbb RTK-vevő beépített, újratölthető akkumulátorral rendelkezik, amely hosszú terepi üzemidőt biztosít. Kialakításának fő szempontjai a kapacitás, az energiahatékonyság és a biztonságos hőmérsékleti működés.

Feladatai:

• Energiával látja el az összes részegységet.

• A biztonság és a hatékonyság érdekében energiagazdálkodási áramköröket tartalmaz.

6. Előlap

Az előlap a felhasználó közvetlen kezelőfelülete, amely rendszerint az alsó burkolatrészen helyezkedik el. Általában állapotjelző LED-eket, funkciógombokat, esetenként pedig kijelzőt is tartalmaz az egyszerű beállításhoz és használathoz.

Feladatai:

• Megjeleníti az üzemállapotot, például a tápellátás, a műholdvétel, a rádió vagy a Bluetooth állapotát.

• Gyors indítást, leállítást és üzemmódváltást tesz lehetővé.

• Javítja a terepi kezelhetőséget.

7. Alsó burkolat

Az alsó burkolat zárja a készülékházat, és gyakran a rögzítési pontokat, valamint a külső csatlakozókat is magában foglalja. A felső burkolathoz hasonlóan tartósságot és védelmet biztosít, egyes modelleknél pedig a hőelvezetésben is szerepet játszik. Általában nagy szilárdságú anyagból, például magnézium- vagy alumíniumötvözetből készül, hogy ellenálljon a nehéz kültéri körülményeknek.

Feladatai:

• Szerkezeti megtámasztás és védelem.

• Hővezetés és vízzáró tömítés.

• Csatlakozás az állványhoz vagy a mérőrúdhoz.

• Külső csatlakozók, például SIM-kártya-foglalat, USB-port, rádióantenna-csatlakozó és tápcsatlakozó biztosítása.

Bár a GNSS-vevők formaterve, funkciói és márkája eltérhet, belső felépítésük nagyrészt azonos, és a feladathoz igazodik. A felül elhelyezett GNSS-antennától a belső alaplapig és energiaellátó rendszerig minden részegység fontos szerepet játszik abban, hogy valós terepi körülmények között is stabil, centiméteres helymeghatározást biztosítson.

E részegységek ismerete nemcsak a megfelelő vevő kiválasztásában segít, hanem azt is megmutatja, hogyan ér el a helymeghatározási technológia ilyen nagy pontosságot a kihívást jelentő környezetekben.
