Tech Chat | Mi a térbeli helyzetérzékelő, és hogyan működik?
A térbeli helyzetérzékelő elterjedt szenzor, amely különféle rendszerekben szolgáltat adatokat a rendszer térbeli helyzetéről. SAgro100 automata kormányzási rendszerünkben is ilyen érzékelők határozzák meg a traktor térbeli helyzetét és haladási irányát.
Korábbi cikkünkben bemutattuk a szögérzékelőt, amely összetett terepviszonyok között – például lejtőkön, dombokon és hegyvidéken – szolgáltat adatokat a traktor kormányzásáról. A telepítés nehézségei és a kompatibilitási korlátok miatt azonban a felhasználók inkább a térbeli helyzetérzékelőt részesítik előnyben. Ezért ma ennek felépítését és működését mutatjuk be.
1. Működési elv
A térbeli helyzetérzékelő egy tárgy térbeli helyzetének érzékelésére szolgáló eszköz. Képes mérni a tárgy szöghelyzetét, irányát és térbeli pozícióját, adatfúziós algoritmussal meghatározni a térbeli helyzetét, és kalibrált szögsebesség-, gyorsulás-, mágneses és egyéb adatokat kiadni. A mozgás közbeni térbeli helyzet mérését kvaterniókon alapuló szenzoradat-feldolgozó algoritmus végzi; a kvaterniókkal, Euler-szögekkel és más módokon leírt, nullpontvándorlás nélküli háromdimenziós helyzetadatokat valós időben adja ki. A térbeli helyzetérzékelőket számos területen használják, például a repülésben és űrtechnikában, a robotikában, a gépjárművekben és az orvosi berendezésekben.
A térbeli helyzetérzékelők működési elvük szerint két csoportba sorolhatók: az egyik inerciális mérőegységen (IMU), a másik magnetométeren és gyorsulásmérőn alapul.
1.1 IMU-alapú térbeli helyzetérzékelő
Az IMU-alapú térbeli helyzetérzékelő rendszerint giroszkópból és gyorsulásmérőből áll. A giroszkóp a tárgy három tengely (X, Y, Z) körüli forgásának szögsebességét, a gyorsulásmérő pedig a három tengely menti gyorsulását méri. E mérések feldolgozásával meghatározható a tárgy térbeli helyzete.
Az IMU működési elve Newton első és második törvényén alapul. Newton első törvénye szerint külső erő hiányában a tárgy megőrzi eredeti állapotát: egyenes vonalú egyenletes mozgást végez, vagy nyugalomban marad. E törvény alapján a gyorsulásmérővel mérhető a tárgyra ható nehézségi gyorsulás, és meghatározható a tárgy helyzete. Newton második törvénye szerint a tárgy gyorsulása a rá ható erő nagyságával és irányával arányos, tömegével pedig fordítottan arányos. E törvény alapján a giroszkóppal mérhető a tárgy három tengely körüli szögsebessége, és meghatározható az iránya.
1.2 Magnetométer-alapú térbeli helyzetérzékelő
A magnetométeren és gyorsulásmérőn alapuló érzékelők a tárgyak irányát és helyzetét mérik a Föld mágneses terében. A magnetométer a Föld mágneses terének a tárgyra gyakorolt hatását, a gyorsulásmérő pedig a tárgy által érzékelt nehézségi gyorsulást méri. A magnetométer és a gyorsulásmérő adatainak feldolgozásával meghatározható a tárgy iránya és helyzete a Föld mágneses terében.
A térbeli helyzetérzékelő teljesítményét jelentősen befolyásolja pontossága és stabilitása. Ezek javítására különböző módszerek alkalmazhatók, például Kalman-szűrés, adaptív szűrés vagy digitális szűrés.
A gyakorlatban a térbeli helyzetérzékelő más szenzorokkal, például GPS-szel vagy lézeres távolságmérővel együtt használható a helymeghatározás és a navigáció pontosságának javítására. Alkalmazási köre folyamatosan bővül, és a jövőben még jelentős fejlődési lehetőségek állnak előtte.
Az SAgro100 rendszerünk térbeli helyzetérzékelője IMU-alapú. A szoftver giroszkópnak nevezi, valójában azonban giroszkópot és gyorsulásmérőt is tartalmaz.
2. Alkalmazások
A térbeli helyzetérzékelőket széles körben alkalmazzák repülőgépekben, drónokban, okostelefonokban, VR/AR-eszközökben, helyzetkövetőkben és emberi mozgást mérő berendezésekben, ahol kis költségű, nagy dinamikájú háromdimenziós helyzetmérésre van szükség.
A repülőgépek és pilóta nélküli légi járművek esetében az érzékelő fontos szerepet játszik az egyenletes repülés biztosításában.
A VR/AR-szemüvegekben és testhelyzetkövetőkben az érzékelő a felhasználó fejének helyzetét érzékeli, így természetesebb interakciót tesz lehetővé. Egyes sportegészségügyi eszközökben, például okoskarkötőkben és lépésszámlálókban is alkalmazható a felhasználó mozgásadatainak rögzítésére.
3. Telepítés
Az SAgro100 automata kormányzási készletben a térbeli helyzetérzékelőt a traktor testére szerelik a jármű térbeli helyzetének mérésére, a szögérzékelőt pedig az első kerékre a kerekek helyzetadatainak meghatározására. A kétféle helyzetadat fontos szerepet játszik a jármű navigációjában. A belső algoritmus feldolgozza ezeket, így meghatározza a jármű mozgásadatait, majd a kétantennás helymeghatározási és iránymeghatározási technológiával együtt pontosabban vezeti a járművet a beállított nyomvonalon.
A térbeli helyzetérzékelő felszerelése hagyományos, mechanikus elsőkerék-hajtású (MFWD) traktorra:

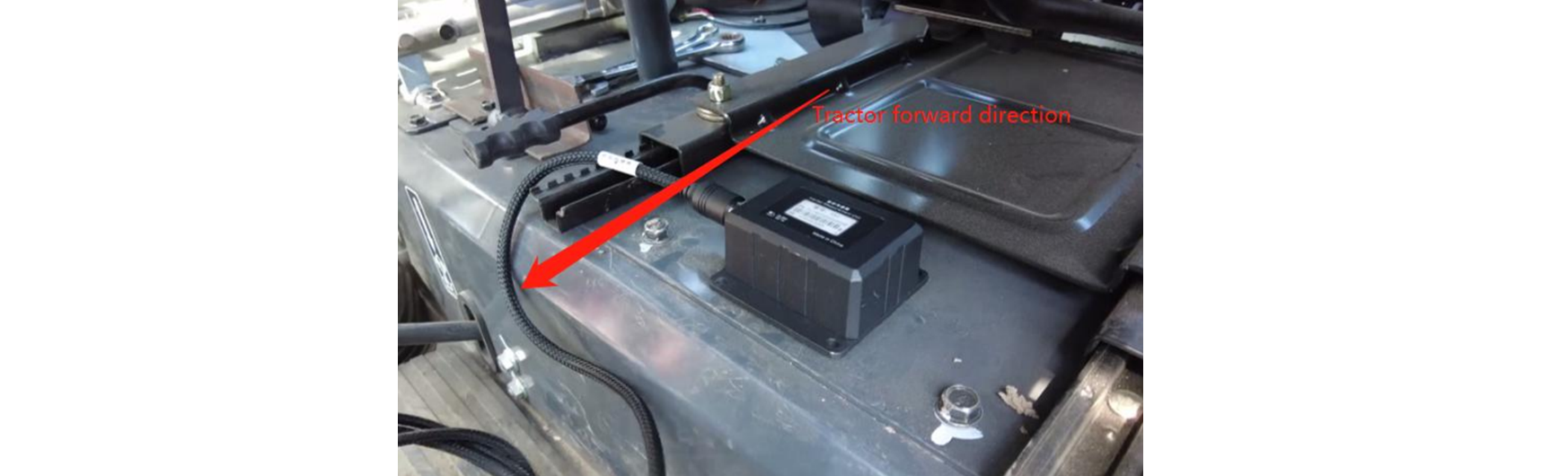

Rögzítse a giroszkópot vízszintesen a traktor fülkéjében, és csatlakoztassa a giroszkópkábelt. A giroszkóp iránya legyen merőleges a traktor előremeneti irányára. MEGJEGYZÉS: A giroszkópot célszerű az ülés közelében vagy alatta elhelyezni, ahol kisebb a rezgés.
A térbeli helyzetérzékelő felszerelése hagyományos, mechanikus elsőkerék-hajtású (MFWD) traktorra:

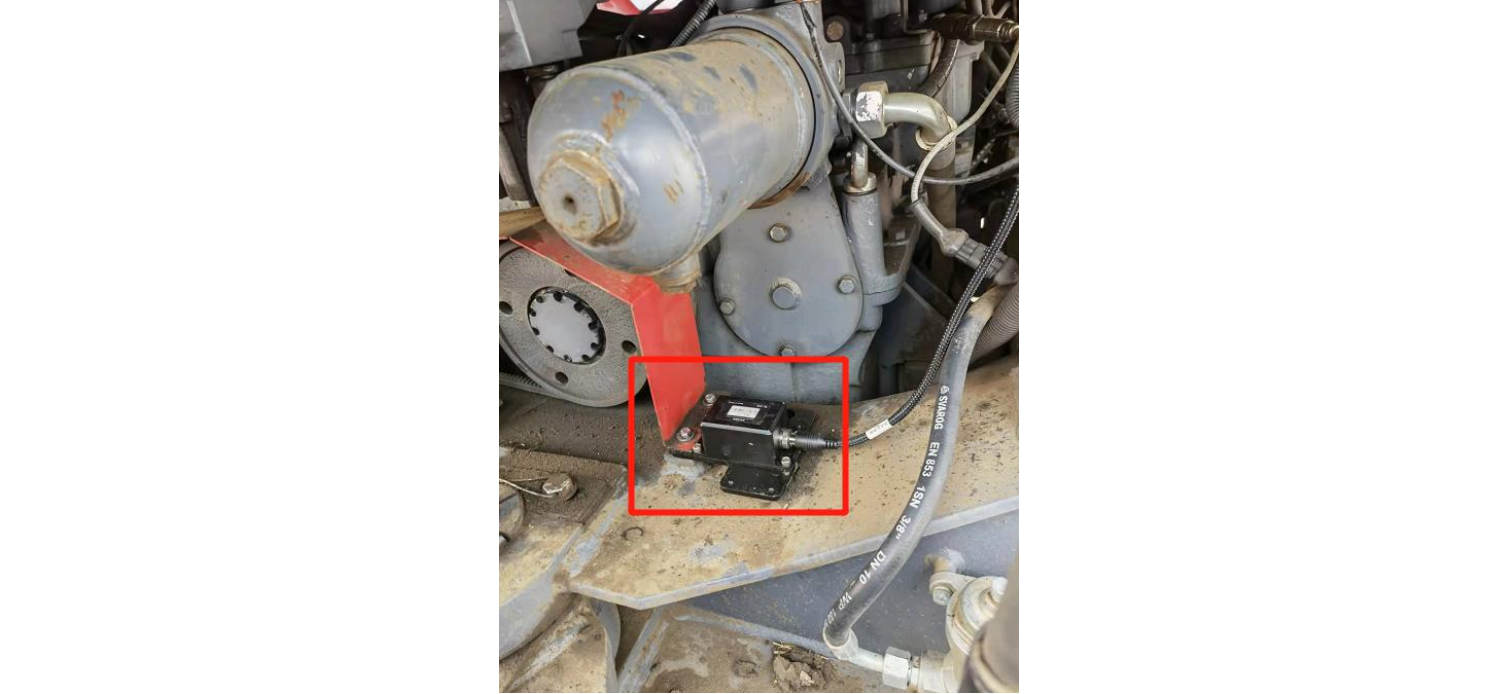

E traktortípus sajátosságai miatt nehéz szögérzékelőt szerelni a kerekekre. A csuklós kormányzású traktorok ezért giroszkópokat használnak az irányadatok meghatározásához. A giroszkópokat a traktor első felének sík felületére kell felszerelni.
4. Továbbfejlesztés
A kompatibilitási szempontok és a telepítés nehézségei miatt felhasználóink a térbeli helyzetérzékelőket részesítik előnyben a szögérzékelőkkel szemben. Jövőbeli mezőgazdasági automata kormányzási készleteinkben ezért a térbeli helyzetérzékelő teljesen kiváltja majd a szögérzékelőt.
Automata kormányzási rendszereink továbbfejlesztett, két giroszkópos üzemmódja egyszerre kínál egyszerű telepítést és pontos működést összetett körülmények között, kis sebességnél is.
