Tech Chat | Hogyan válasszuk ki egy CORS‑állomás helyét?
Korábbi cikkünkben bemutattuk, hogy a CORS (Continuous Operational Reference System) referenciaállomásokon keresztül folyamatosan gyűjt kiváló minőségű nyers GNSS-megfigyelési adatokat, és milliméteres–centiméteres pontosságú helymeghatározási szolgáltatásokat biztosít a mobil felhasználóknak. Fontos szerepe van a navigációban, a földmérésben, a katasztrófamegelőzésben és -elhárításban, az okosvárosokban, az önvezetésben és számos más területen. A felhasználónak általában elegendő CORS-hozzáférést vásárolnia a különböző feladatokhoz szükséges differenciális adatok fogadásához.
A mindennapi életben és munkában betöltött jelentős szerepe miatt világszerte helyi CORS-hálózatok épülnek. Kiépítéskor a megfelelő földrajzi helyszín kiválasztása alapvető a pontos eredményekhez. Ha a helyszín nem felel meg a telepítési követelményeknek, az állomás jelminősége gyenge lesz, ami a rover alacsony fixmegoldás-arányában és elégtelen pontosságában jelentkezik. Több referenciaállomásból álló CORS esetén egyetlen gyenge jelű állomás az egész hálózat pontosságát és fixmegoldás-arányát befolyásolhatja.
Ezért a megfelelő helyszín kiválasztása a CORS kiépítésének első lépése. Hogyan zajlik a hálózat létrehozása, milyen helyszínkövetelmények vannak, és mire kell figyelni?
A CORS-állomás telepítésének folyamata
A hálózati helyszínek kiválasztása térképen
Helyszíni bejárás
Adatgyűjtés
Adatminőség-elemzés
A CORS-hálózat állomáshelyeinek kiválasztási követelményei
Földrajzi követelmények a térképi helyszínválasztáshoz
Tervezze meg az állomások eloszlását a CORS-hálózat lefedendő területén.
Magas földrajzi szélességen, ahol az ionoszféra és az időjárás változásai mérsékeltek, a CORS-állomások távolsága 60 km-nél nagyobb is lehet. Alacsonyabb szélességeken az aktívabb és gyorsabban változó ionoszféra miatt az állomástávolságot az igényekhez igazítva csökkenteni kell; általában körülbelül 40 km ajánlott.
Az állomások eloszlása jellemzően háromszöghálózatot követ.
Földrajzi követelmények a helyszíni bejáráshoz
1. A helyszín követelményei:
A többutas terjedést okozó tereptárgyaktól – például magas épületektől, fáktól, vízfelületektől és vízjárta területektől – legalább 200 méternél nagyobb távolságot kell tartani.
A műholdakra 10°-os magassági szög fölött szabad rálátás szükséges. Nehéz körülmények között a határ 15°-ra növelhető, az akadályok vízszintes szögtartománya pedig 60°-nál kisebb legyen.
A rádióadóktól és a nagyfeszültségű vezetékek elektromágneses zavarási övezetétől 200 méternél nagyobb távolság szükséges.
Kerülje a bányaterületeket, vasutakat, főutakat és más, rezgésnek kitett helyeket.
A jövőbeli fejlesztési terveket figyelembe véve olyan területet válasszon, ahol a környezet várhatóan kevéssé változik.

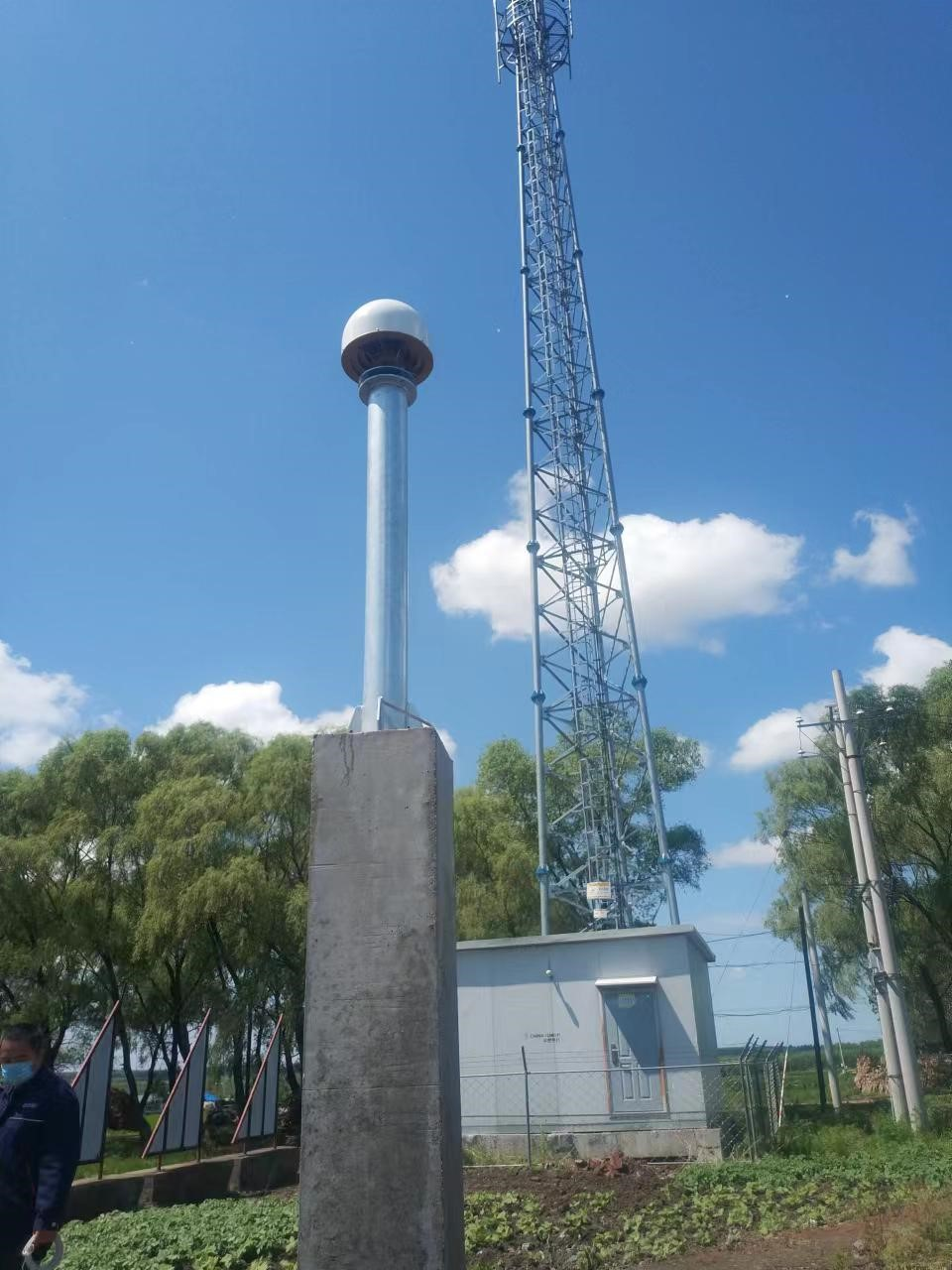

2. Földtani követelmények: Talajra telepített referenciaállomásnál a pillér alapozását a helyi földtani adottságokhoz kell igazítani, stabil tektonikai tömbön. Kerülni kell az instabil területeket, például a vetőzónákat, a földcsuszamlásra, helyi alakváltozásra vagy süllyedésre hajlamos helyeket, valamint a jelentősen változó felszíni vagy felszín alatti vízszintű területeket.
3. A telepítési hely további követelményei:
Legyen egyszerűen elérhető nyilvános vagy magán kommunikációs hálózat.
Álljon rendelkezésre stabil, biztonságos és megbízható tápellátás.
Legyen megfelelő közlekedési kapcsolat a személyzet és a járművek számára.
Legyenek kedvező építési feltételek, rendelkezésre álló terület és alapinfrastruktúra.
A helyszín legyen biztonságos, könnyen karbantartható és hosszú távon megőrizhető.
Fontos szempontok a CORS-rendszer kiépítéséhez
Térképi helyszínválasztáskor figyeljen a térbeli egyenletességre és a bázisvonalak hosszára. Az állomáshelyeket a lefedett terület vízszintes és magassági viszonyai alapján egyenletesen ossza el.
A próbaadatok gyűjtésekor az állomáson később használandóval azonos típusú vevőt és antennát alkalmazzon. A mérés 24 órán át folyamatos legyen, 1 Hz mintavételi gyakorisággal és 10°-os magassági kitakarással.
Az adatminőséget szoftverrel kell elemezni annak eldöntésére, hogy a helyszín valóban alkalmas-e a CORS telepítésére, és megfelel-e a szabványoknak. A kiépítés következő szakasza csak az államilag előírt követelmények teljesülése után kezdhető meg.
Ismerje meg a SingularXYZ SV100 CORS-megoldását:
https://www.singularxyz.com/SV100.html
