A GNSS-vevők gyakorlati felmérési használatakor gyakran a koordináta-rendszerek jelentik az első bizonytalanságot, különösen a földrajzi szélesség/hosszúság és a vetületi rendszerek közötti váltáskor. Ahhoz, hogy a GNSS-koordináták mérnöki számításokhoz használhatók legyenek, gyakran térképvetületet alkalmazunk, amely a Föld görbült felszínét síkbeli koordinátarendszerbe képezi le.
Az egyik legelterjedtebb rendszer az univerzális transzverzális Mercator (UTM) koordináta-rendszer, amely a torzulások csökkentése érdekében 60 keskeny zónára osztja a világot. Annak ismerete, hogy a munkaterület melyik UTM-zónába tartozik és ennek mi a jelentősége, alapvető a pontos helymeghatározáshoz, a térképek helyes illeszkedéséhez és az egységes koordinátaeredményekhez a teljes felmérési munkafolyamatban.
Ebben a blogcikkben bemutatjuk a vetületek fogalmát, az UTM-zónák működését és az UTM beállítását a SingularPadben.
1. Mi a térképvetület, és miért használjuk?
A vetület olyan módszer, amellyel a Föld háromdimenziós, görbült felszínét kétdimenziós síkon ábrázoljuk. Mivel a Föld nem sík, a koordináták vetítésekor a távolságok, területek vagy alakzatok bizonyos mértékű torzulása elkerülhetetlen. A különböző vetületeket meghatározott alkalmazások torzulásainak minimalizálására alakítják ki.
A földrajzi szélesség és hosszúság szögkoordináták: a földgömbön lévő helyzetet írják le, de nem kényelmesek a távolságok és területek méteralapú meghatározásához.
Az UTM-hez hasonló vetületi koordináta-rendszer a földrajzi koordinátákat síkbeli, méteralapú koordinátahálóvá alakítja, amely jól használható geodéziai, térképezési és mérnöki alkalmazásokban.
2. Mi az UTM koordináta-rendszer?
Az UTM a transzverzális Mercator-vetületen alapuló globális koordinátaháló-rendszer, amely a hengervetületet egy középmeridiánhoz igazítja. A torzulás alacsonyan tartása érdekében minden zóna keskeny, 6° hosszúságkülönbséget fog át.
2.1. Felosztás zónákra

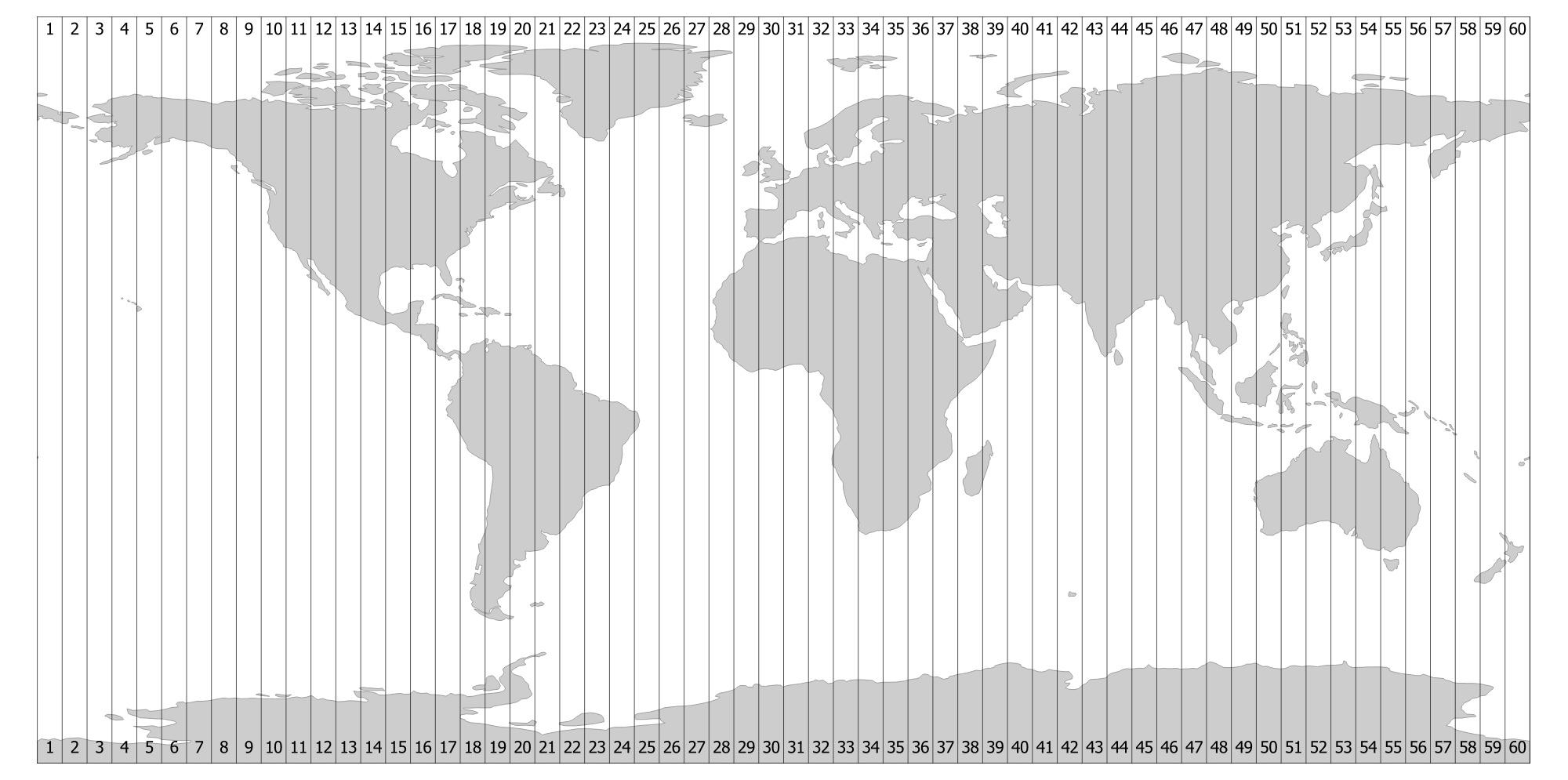

A Földet 60 zónára osztják, amelyeket nyugatról keletre 1-től 60-ig számoznak.
Minden zónát északi és déli félgömbi részre osztanak.
A helyzetet a méterben megadott keleti (Easting, x) és északi (Northing, y) koordináta, valamint a zónaszám és a félgömb jelöli.
Példa:
UTM 32N 432100 5758200
2.2. Miért fontos az UTM?
A méteralapú koordináták pontos távolság-, terület- és eltolásszámításokat tesznek lehetővé.
Az egyes zónák 6°-os szélességén belül a torzulás kicsi, így a rendszer mérnöki és geodéziai pontosságú feladatokra alkalmas.
3. Az UTM-zóna meghatározása
3.1. Gyors meghatározás
Képlet: UTM-zóna = floor((földrajzi hosszúság + 180) / 6) + 1
10,5° keleti hosszúság → 32. zóna
–74° hosszúság → 18. zóna
3.2. Terepi és szoftveres módszerek
A GNSS-vevő kijelzője vagy térképfelülete
A projekt koordináta-rendszerének beállításai
Országos geodéziai szabványok
Korábbi projektfájlok vagy shapefile-ok
Tipp: Mindig ellenőrizze a félgömböt és a zónát, különösen zónahatár közelében vagy több zónát érintő projektnél.

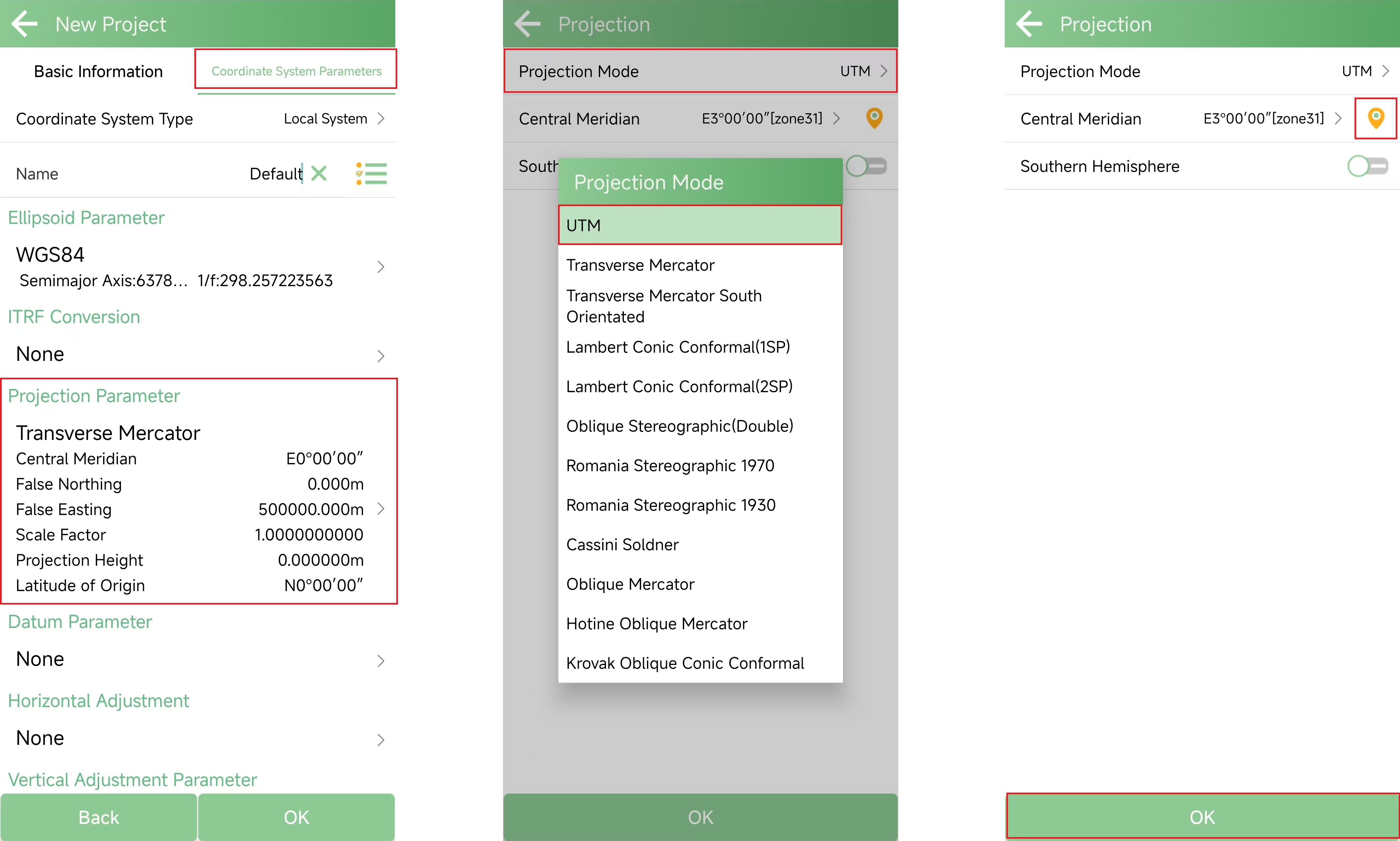

4. Az UTM beállítása a SingularPadben
A SingularPad egyszerűvé teszi az UTM használatát:
Új projekt létrehozásakor nyissa meg a Coordinate System Parameters → Projection Parameter menüpontot.
A Projection Mode értékét állítsa UTM-re.
Megadhatja a projektterület középmeridiánját a Central Meridian mezőben, vagy a Survey gombbal automatikusan meghatározhatja azt a GPS-vevő aktuális földrajzi hosszúsága alapján.
A rendszer alapértelmezés szerint az északi félgömböt használja; ha a munkaterület a déli félgömbön van, jelölje be a Southern Hemisphere lehetőséget.
A beállítás után minden GNSS-mérés és kitűzés a kiválasztott UTM-zónának megfelelő, méterben megadott koordinátákat eredményez.
5. Gyakori hibák és bevált gyakorlatok
Helytelen zónaválasztás → több száz méteres helyzeteltérések.
Zónahatár környéke → egymásnak ellentmondó adatkészletek, nem illeszkedő GIS-rétegek.
Hibás félgömb → jelentős eltérések az északi koordinátában a déli félgömbön.
Több zónát érintő projektek → érdemes helyi projekt-koordinátahálót használni, vagy minden adatot közös zónába átszámítani.
Bevált gyakorlatok:
A rendszer kiválasztása előtt ismerje meg a vetületek fogalmát.
Minden projektnél ellenőrizze az UTM-zónát és a félgömböt.
Használja a szoftverek – például a SingularPad – funkcióit a középmeridián és a félgömb automatikus meghatározásához.
Egyeztessen a csapatával az adateltérések megelőzése érdekében.
Az UTM a méteralapú koordináták, a zónákon belüli kis torzulás és az egyértelmű globális szabvány miatt praktikus koordinátaháló-rendszer a GNSS-felméréshez.
Az UTM-zónák ismerete biztosítja, hogy a GNSS-vevő, a terepi vezérlő, a GIS-szoftver és a felmérési rajzok a projekt teljes munkafolyamatában egységesek és megbízhatók maradjanak.
