Tech Chat | Az SV100 beállítása bázisállomásként útválasztóval
Az utóbbi időben sok SV100-felhasználó érdeklődött nálunk a készülék bázisállomásként való beállításáról. Az SV100 kétféle hálózati adatátvitelt támogat: a 4G-t és az Ethernetet. A 4G-hez képest az Ethernet stabilabb, és kevesebb kompatibilitási problémát okoz. A legtöbb felhasználó Ethernet-kapcsolata az útválasztón keresztül működik.
Ebben a cikkben ezért azt mutatjuk be, hogyan állítható be az SV100 bázis- vagy referenciaállomásként, útválasztón keresztüli Ethernet-kapcsolattal.
Előkészületek:
SV100 GNSS-vevő
Számítógép
Útválasztó
LAN-kábel
1. lépés: Az útválasztó IP-címének lekérdezése

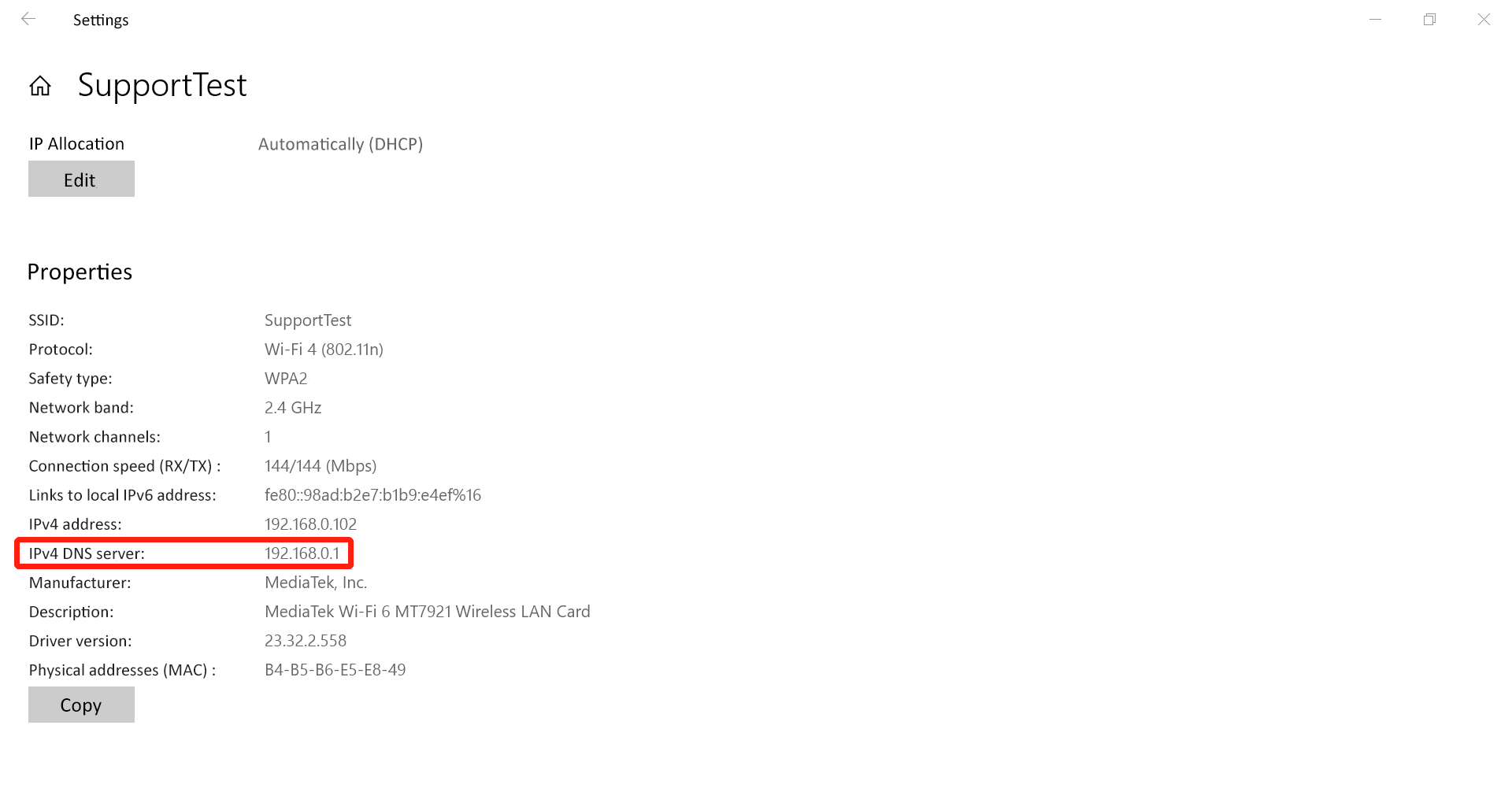

Csatlakoztassa a számítógépet LAN-kábellel az útválasztóhoz, majd kérdezze le az útválasztó IP-címét. Példánkban az útválasztó címe 192.168.0.1.
2. lépés: Az SV100 IP-címének beállítása
Az útválasztó IP-címének lekérdezése után módosítsa az SV100 IP-címét és alapértelmezett átjáróját úgy, hogy ugyanazon az átjárón keresztül működjenek.
A munkafolyamat:
① Csatlakoztassa a számítógépet az eszköz WiFi-hálózatához.
WiFi-hálózat neve: az eszköz sorozatszáma (SN).
WiFi-jelszó: 12345678.
② Írja be a böngészőbe a 192.168.10.12 címet. Felhasználónév: admin. Jelszó: admin.

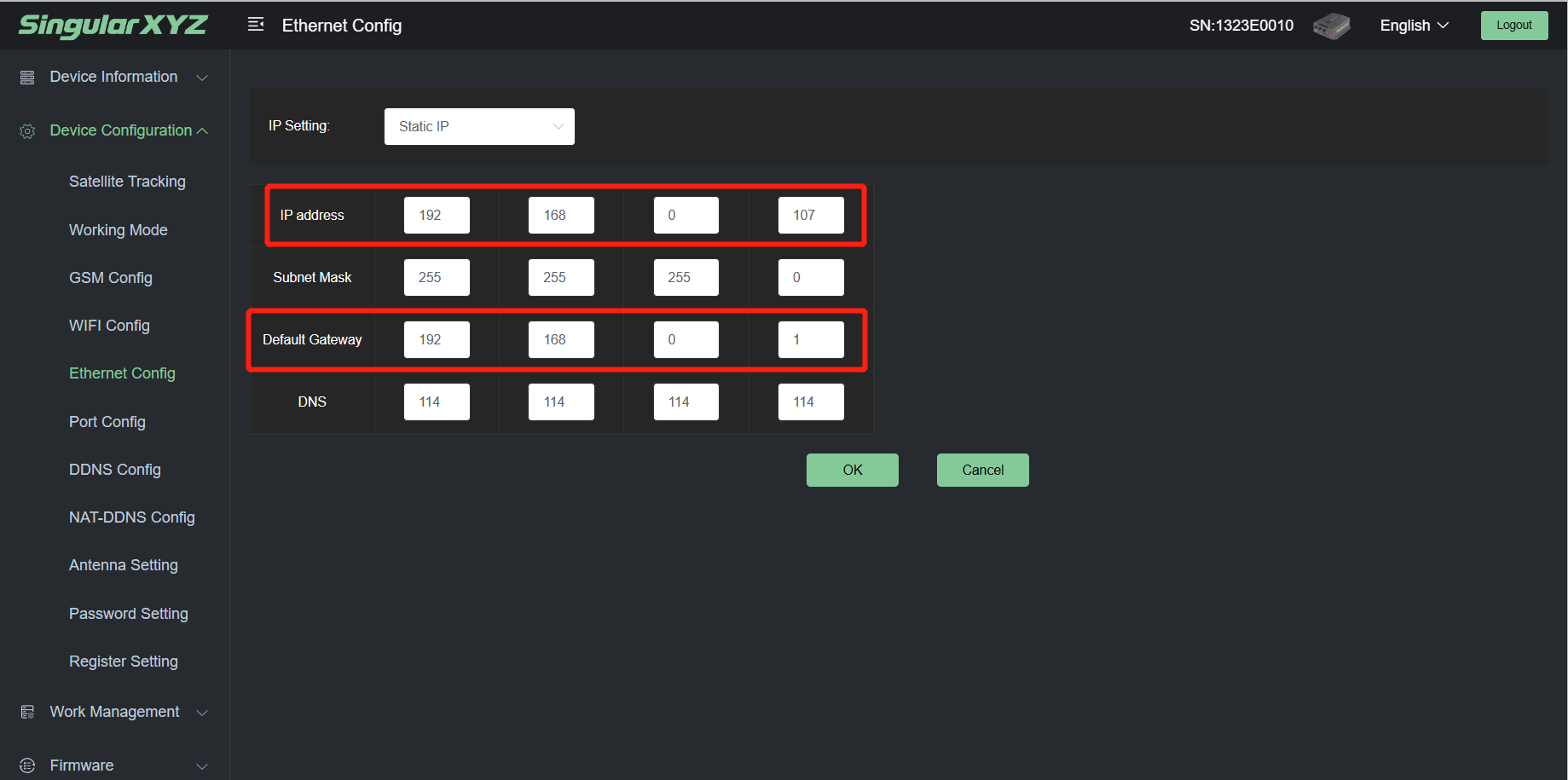

③ Nyissa meg a Device Configuration >> Ethernet Config menüpontot. Az alapértelmezett átjárót állítsa az útválasztó IP-címére, az SV100 IP-címét pedig 192.168.1.X értékre.
Megjegyzés: Az SV100 számára megadott IP-címet más eszköz nem használhatja.
3. lépés: Bejelentkezés a webes felületre az SV100 beállításához
Az előző két lépés elvégzése után bejelentkezhet a webes felületre az SV100 beállításához.
A munkafolyamat:
① Csatlakoztassa a táp- és antennakábelt az SV100-hoz. Az SV100-at LAN-kábellel kösse össze az útválasztóval.
② Írja be a böngészőbe az SV100 2. lépésben beállított IP-címét. Felhasználónév: admin. Jelszó: admin.
③ Nyissa meg a Device Configuration >> Antenna Setting menüpontot. Adja meg az antenna magasságát, a mérési módot és a típust, majd az „OK” gombbal fejezze be az antenna beállítását.
④ Nyissa meg a Device Configuration >> Working Mode menüpontot. Munkamódként válassza a base lehetőséget, adja meg a bázis azonosítóját és határozza meg a bázis koordinátáit, majd a „Start Base” gombbal fejezze be a bázisüzemmód beállítását.

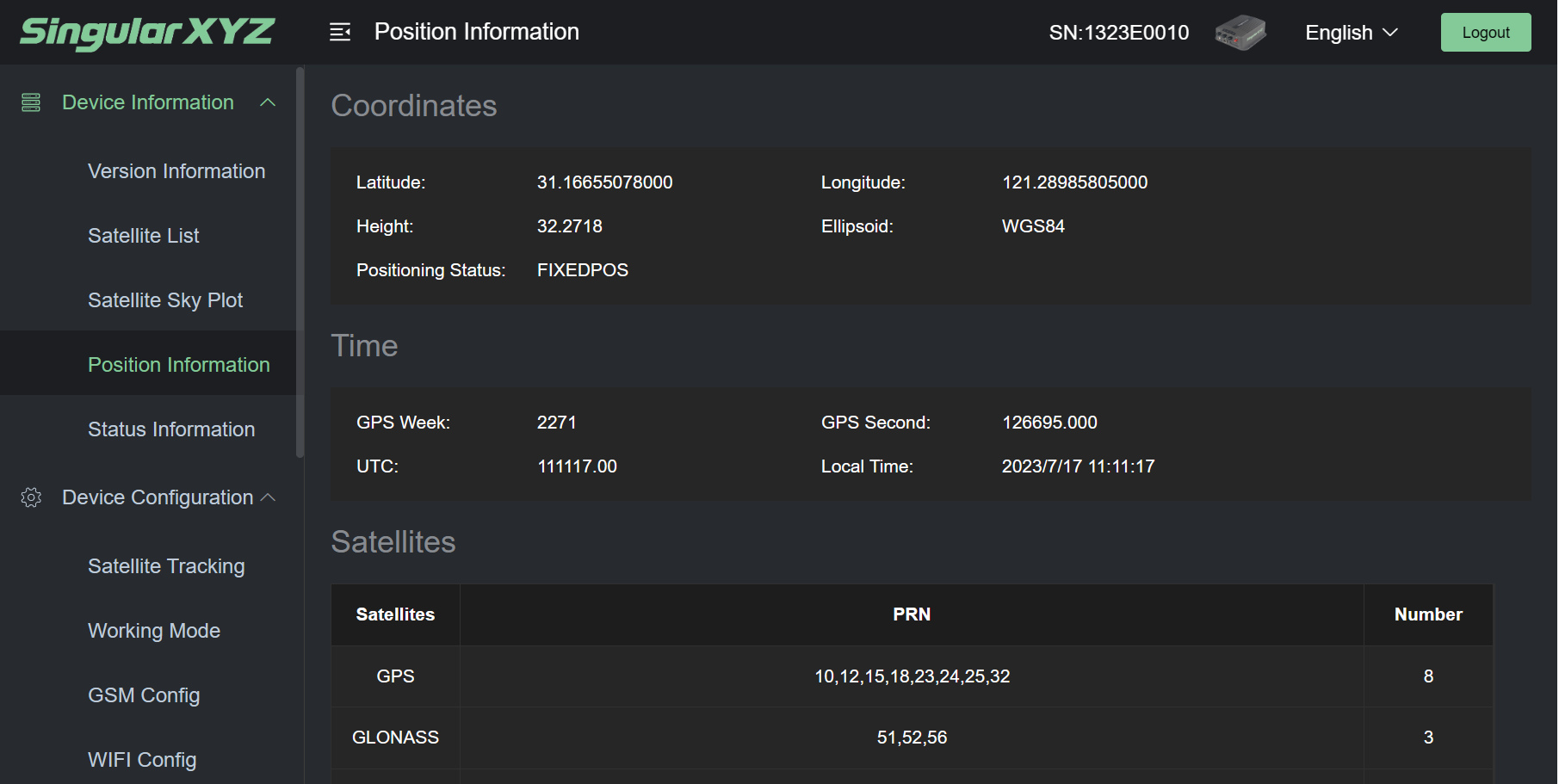

⑤ A Device Information >> Position Information menüpontban ellenőrizze, hogy a Positioning Status értéke FIXEDPOS lett-e.
4. lépés: Az adatátvitel beállítása

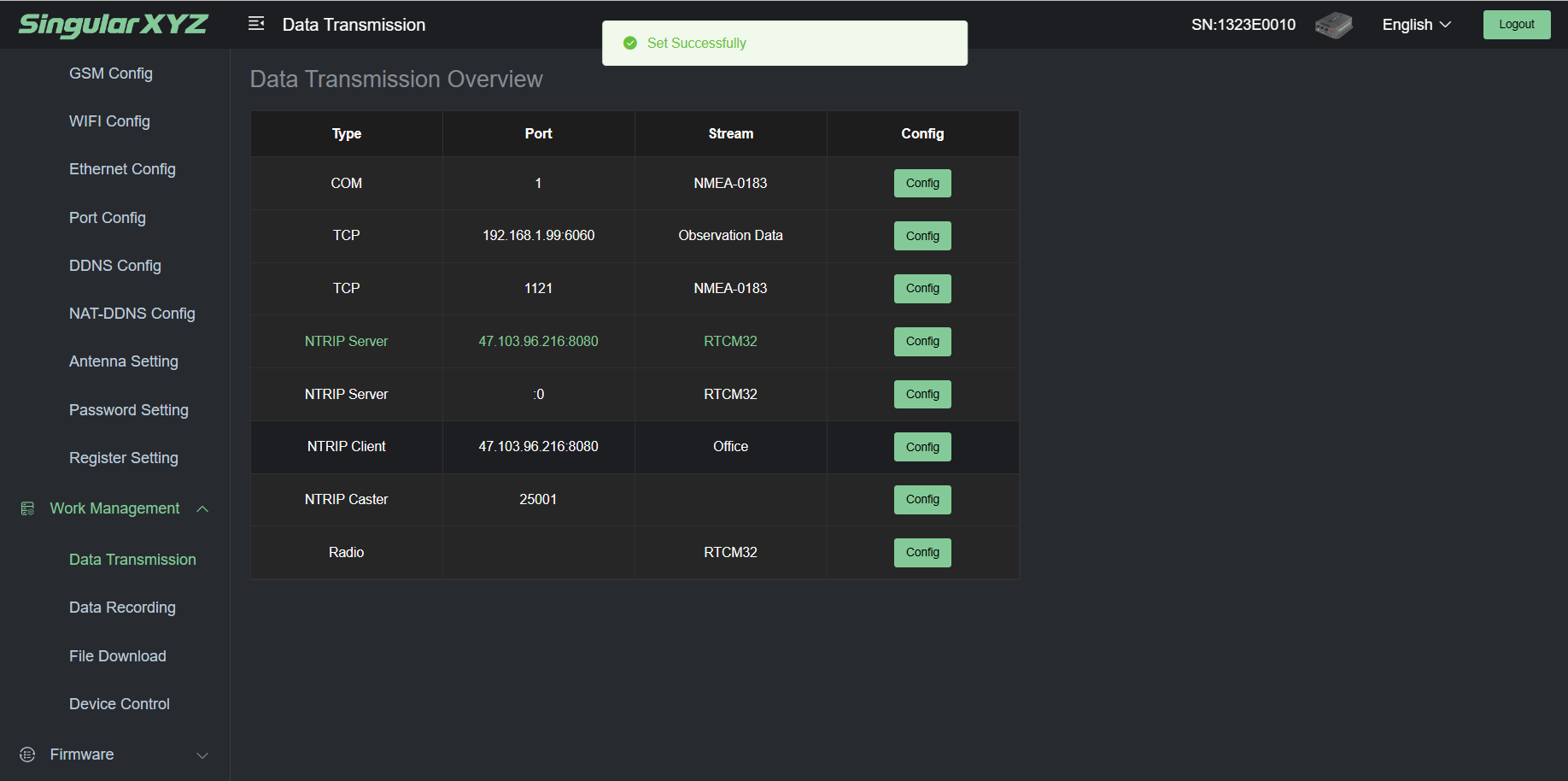

A bázisüzemmód beállítása után nyissa meg a Work Management >> Data Transmission menüpontot az átvitt adatok típusának kiválasztásához és a további beállításokhoz. Példánkban az NTRIP Server lehetőséget használjuk.
A munkafolyamat:
① Az NTRIP server sorában kattintson a jobb oldali „Config” gombra, és ellenőrizze a Start Up oszlop állapotát.

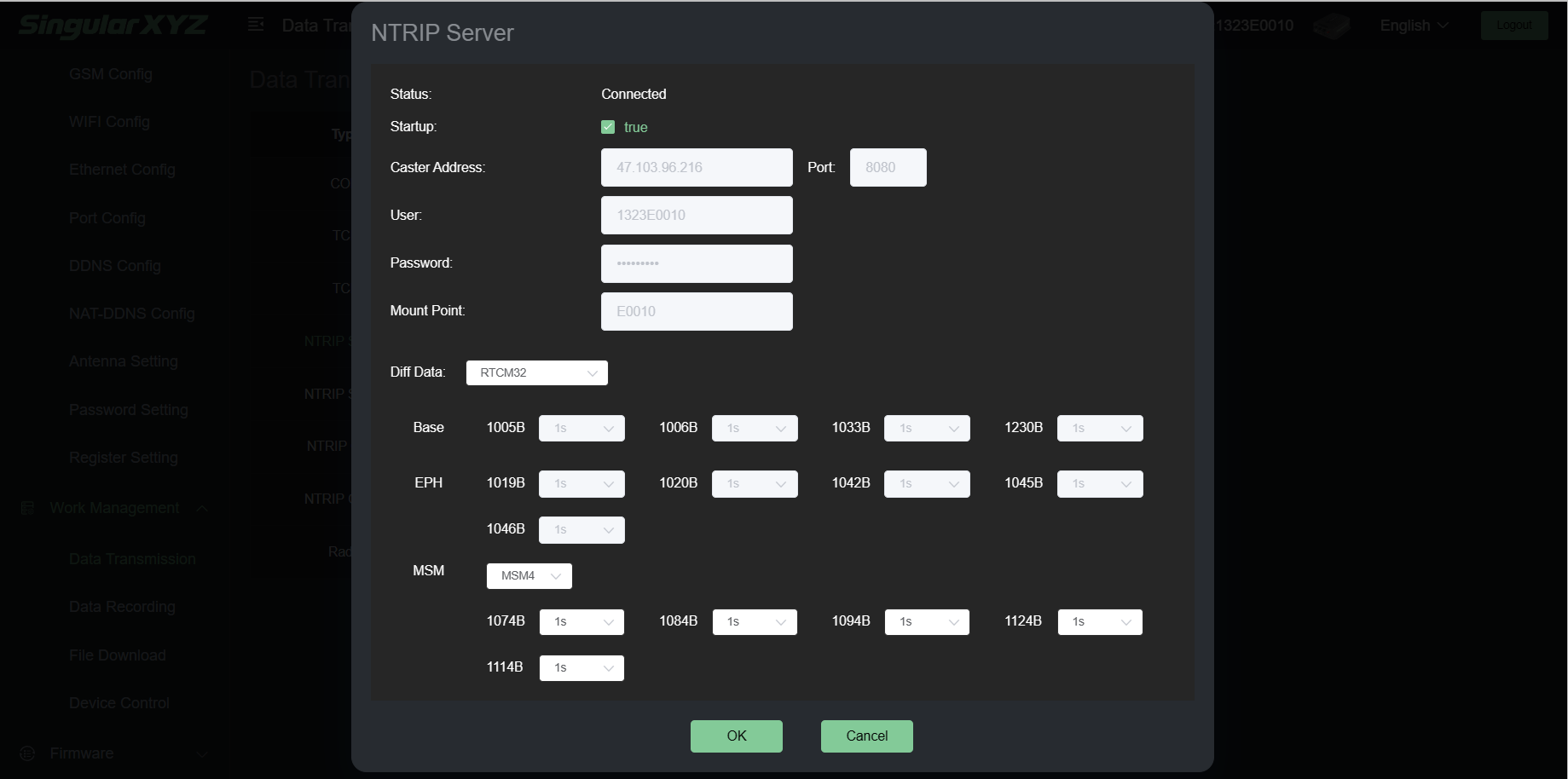

② A Caster Address mezőbe írja be a 47.103.96.216 címet, a Port mezőbe a 8080 értéket. A User és Password mezőben az eszköz sorozatszámát (SN) adja meg, és hozzon létre egy Mount Point csatlakozási pontot.
③ Válassza ki a Diff Data értékét, és állítsa be a Base EPH és MSM gyakoriságát, majd az „OK” gombbal fejezze be az NTRIP Server beállítását.
Ez az SV100 bázisállomásként történő beállításának teljes folyamata. Az útmutató alapján létrehozhatja saját helyi CORS-állomását, majd csatlakoztathatja hozzá rovereszközeit!
