Tech Chat | Az S20 intelligens antenna gyakori konfigurációs parancsai

Egy korábbi Tech Chat cikkben bemutattuk, hogyan állítható be az S20 intelligens antenna RTCM-korrekciókat továbbító bázisállomásként. Ebben a blogcikkben további soros porti parancsokkal bővítjük a témát – például az SBAS mód bekapcsolásával és a vevő beállításainak módosításával –, hogy rugalmasabban dolgozhasson az S20 készülékkel.

1. A hardverkapcsolat előkészítése

A soros parancsok elküldése előtt győződjön meg a megfelelő hardverkapcsolatról.

• Kapcsolja be az S20 vevőt

• DB9 soros kábellel csatlakoztassa az eszközt a számítógéphez

• Ha a számítógépen nincs DB9 port, használjon DB9–USB átalakítókábelt

A kapcsolat létrehozása után a számítógép Eszközkezelőjében ellenőrizze a vevőhöz rendelt COM-portot.

2. A soros kommunikációs szoftver megnyitása

Az S20 készüléknek küldött parancsokhoz soros porti kommunikációs szoftverre van szükség.

Ebben az útmutatóban a QCOM programot használjuk példaként, de más, hasonló funkciójú soros kommunikációs eszköz is alkalmazható.

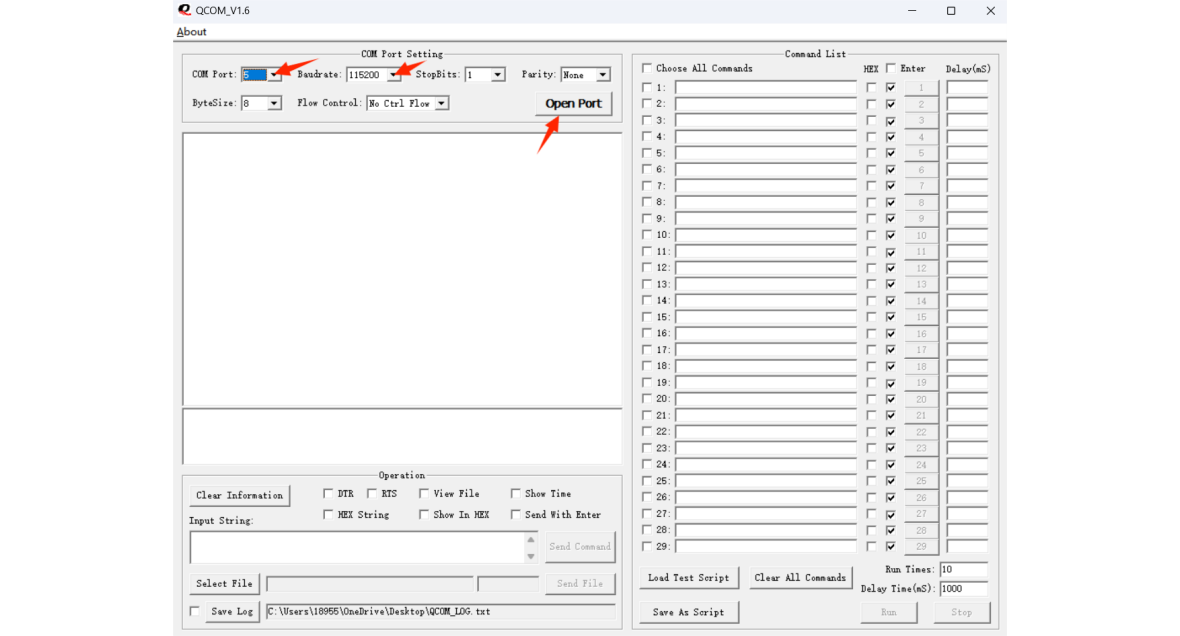

• Nyissa meg a soros kommunikációs szoftvert

• Válassza ki a megfelelő COM-portot

• Állítsa az adatátviteli sebességet 115200 bps értékre

• Az Open Port gombbal hozza létre a kapcsolatot

A port sikeres megnyitása után a vevő készen áll a parancsok fogadására.

3. Gyakori soros porti parancsok

Az alábbi parancsokat gyakran használják az S20 beállításához.
Minden parancs megadása után a vevő a sikeres végrehajtást jelző visszaigazoló üzenetet küld.

1. parancs: Az SBAS engedélyezése vagy letiltása

Az SBAS engedélyezése a korrekciós rendszer automatikus kiválasztásával:

CONFIG SBAS ENABLE Auto

Ha egy meghatározott korrekciós rendszert szeretne engedélyezni, az „Auto” helyére írja az alábbi lehetőségek egyikét:
WAAS, GAGAN, MSAS, EGNOS, SDCM, ASECNA, KASS, SPAN, BDS

Az SBAS letiltása:

CONFIG SBAS DISABLE

A megfelelő válaszüzenet jelzi a parancs sikeres alkalmazását.

2. parancs: Az S20 gyári beállításainak visszaállítása

freset

Ez a parancs törli a vevő mentett beállításait, a műholdak efemeriszadatait és a helyzetadatokat.
A végrehajtás után a soros port adatátviteli sebessége 115200 bps értékre áll vissza.

3. parancs: Műholdrendszerek engedélyezése vagy letiltása

Egy műholdrendszer letiltása (példa: BDS):

mask BDS

A műholdrendszer újbóli engedélyezése:

unmask BDS

Ugyanezek a parancsok más műholdrendszereknél, például GPS, GLO vagy GAL esetén is használhatók.

4. parancs: A konfiguráció mentése

saveconfig

Ez a parancs menti az aktuális konfigurációt, így az összes korábban megadott beállítás a vevő újraindítása után is érvényben marad.

Megjegyzés:
A funkció támogatásához az S20 firmware-ét V2.1.0.5 vagy újabb verzióra kell frissíteni.

5. parancs: Az eszköz újraindítása

RESET

Ez a parancs újraindítja a vevőt.

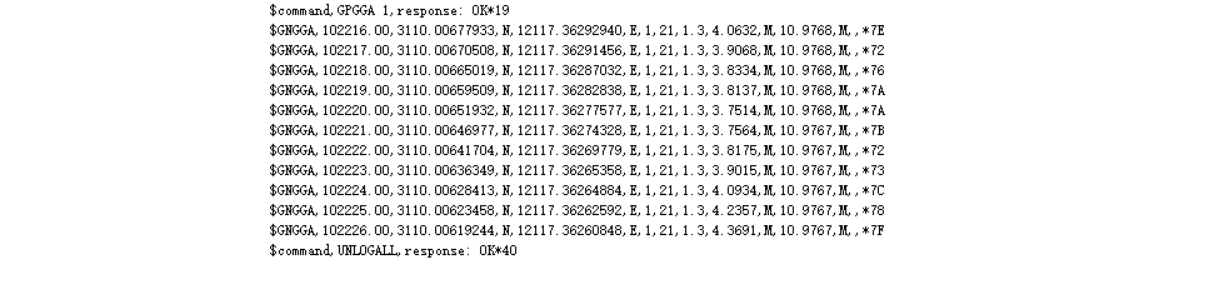

6. parancs: Minden adatkimenet leállítása

unlogall

A parancs végrehajtása után a soros porton keresztüli összes adatkimenet leáll.

A fenti soros porti parancsokkal hatékonyan konfigurálhatók az S20 GNSS-vevő fő funkciói. Ez a megoldás nagyobb rugalmasságot kínál a haladó felhasználóknak és a műszaki támogatási feladatokhoz.

Ha további parancsokra vagy összetettebb beállítási lehetőségekre van szüksége, forduljon műszaki támogatási csapatunkhoz.
