Tech Chat | Az RTK hibaforrásai és elkerülésük
A GNSS-helymeghatározási és navigációs alkalmazásokban – például földmérésben, gépvezérlésben és precíziós mezőgazdaságban – leggyakrabban RTK-technológiát használnak. Melyek az RTK fő hibaforrásai? Hogyan kerülhetjük el őket a mindennapi használatban a pontosabb helymeghatározás érdekében?
Ionoszférikus hiba
Amikor a GNSS-jel áthalad az ionoszférán, pályája elhajlik, és terjedési sebessége is megváltozik. A jel terjedési idejének és a vákuumbeli fénysebességnek a szorzataként kapott távolság ilyenkor nem egyezik meg a műhold és a vevő közötti geometriai távolsággal. Ezt az eltérést ionoszférikus refrakciós hibának nevezzük.
Megoldás: Az RTK-technológia a bázisállomás differenciális adataival jelentős mértékben korrigálja a rover szisztematikus hibáit, például az ionoszférikus hibát. Az ilyen RTK-hibák esetén nagy teljesítményű GNSS RTK-vevő kiválasztásával biztosítható az RTK-pontosság.
Az alapvonal hosszából eredő hiba
A legtöbb nagy pontosságú RTK-vevő megadott pontossága 8 mm + 1 ppm. A ppm itt azt jelenti, hogy a rover és a bázis közötti távolság minden 1 km-es növekedése 1 mm-rel növeli az RTK-hibát. Ez tehát az alapvonal hosszának növekedéséből eredő hiba.
Megoldás: Ez az RTK-módszerből adódó hiba. A mindennapi munkában a mérési pontosság érdekében célszerű 20 km-en belül tartani a rover és a bázisállomás távolságát.
Többutas terjedési hiba

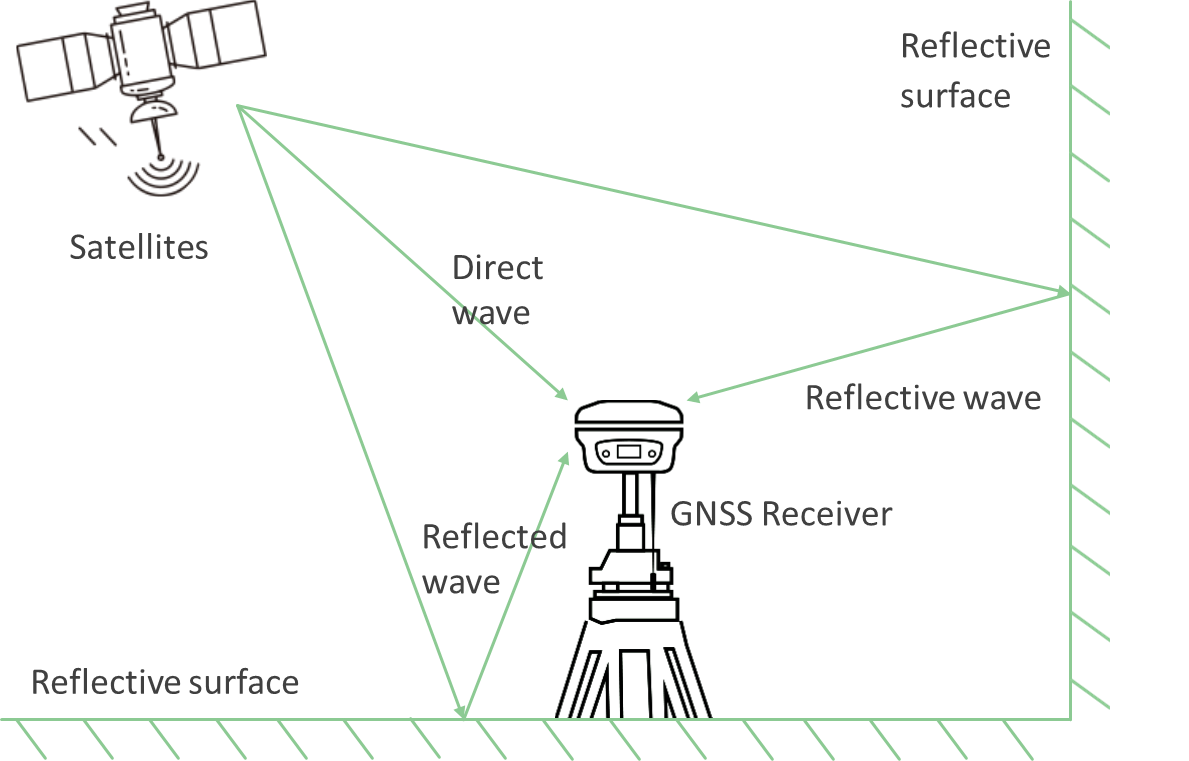

Többutas interferencia akkor keletkezik, amikor a műholdjel egy felületről – például épületről vagy járműről – visszaverődik, és eltérő időpontokban érkezik az RTK-vevőhöz, hibát okozva a GNSS-mérésben.
Megoldás: Mérés közben lehetőleg kerülje a nagy visszaverő felületeket, például a vízfelületeket és az üveghomlokzatú épületeket. Egyes monitoring- vagy CORS-projektekben fojtógyűrűs (choke ring) antenna is használható a többutas terjedési hibák kiküszöbölésére.
A műholdjel minőségéből eredő hiba
A gyenge műholdjelminőség is nagy RTK-hibához vezethet. Ezt rendszerint erős takarás vagy környezeti jelzavar okozza, például sűrű erdő, épületek vagy villamos távvezetékoszlopok közelében.
Megoldás: A bázisállomást lehetőleg nyílt égboltra való rálátással állítsa fel. Roverként a földmérők minden műholdrendszert követő RTK-vevőt választhatnak, amely kedvezőtlen környezetben is több műholdat képes követni.
Emberi hiba
A mindennapi felmérés során a helytelen kezelés is hibát okozhat, például ha nem pontosan a pontra irányoznak, vagy a mérőrúd nincs központosítva.
Megoldás: Az emberi hibákat a földmérő gondossága és tapasztalata előzheti meg. IMU-val felszerelt RTK-vevő is választható, amellyel a rúd függőlegesre állítása nélkül lehet mérni, csökkentve a fáradtságot és a hibákat.
A GNSS-iparág mai gyors fejlődése mellett a berendezések nagy teljesítménye számos gyakori hibát nagymértékben kiküszöböl. Ezért a pontos eredmények elérésének legjobb módja egy korszerű, megbízható RTK-eszköz kiválasztása.
