A térfogatszámítás gyakori feladat a mérnökgeodéziában, például földmunka-mennyiségek meghatározásakor, depóniák felmérésekor vagy munkaterületek előkészítésekor. A hagyományos kézi számításokhoz képest a SingularPad térfogatszámítási funkciója gyors, szemléletes és pontos, így jelentősen csökkentheti a terepi és irodai munkát.

Ez a blogcikk bemutatja a SingularPadben végzett térfogatszámítás szokásos munkamenetét, a terepi adatgyűjtéstől a végső számításig.

1. A számítási terület felmérése

A térfogatszámítás előtt fel kell mérni a vizsgált terület határát a számítási felület létrehozásához. Ebben a példában az Auto Point Surveying funkciót használjuk, de hagyományos pontméréssel is elvégezhető a feladat.

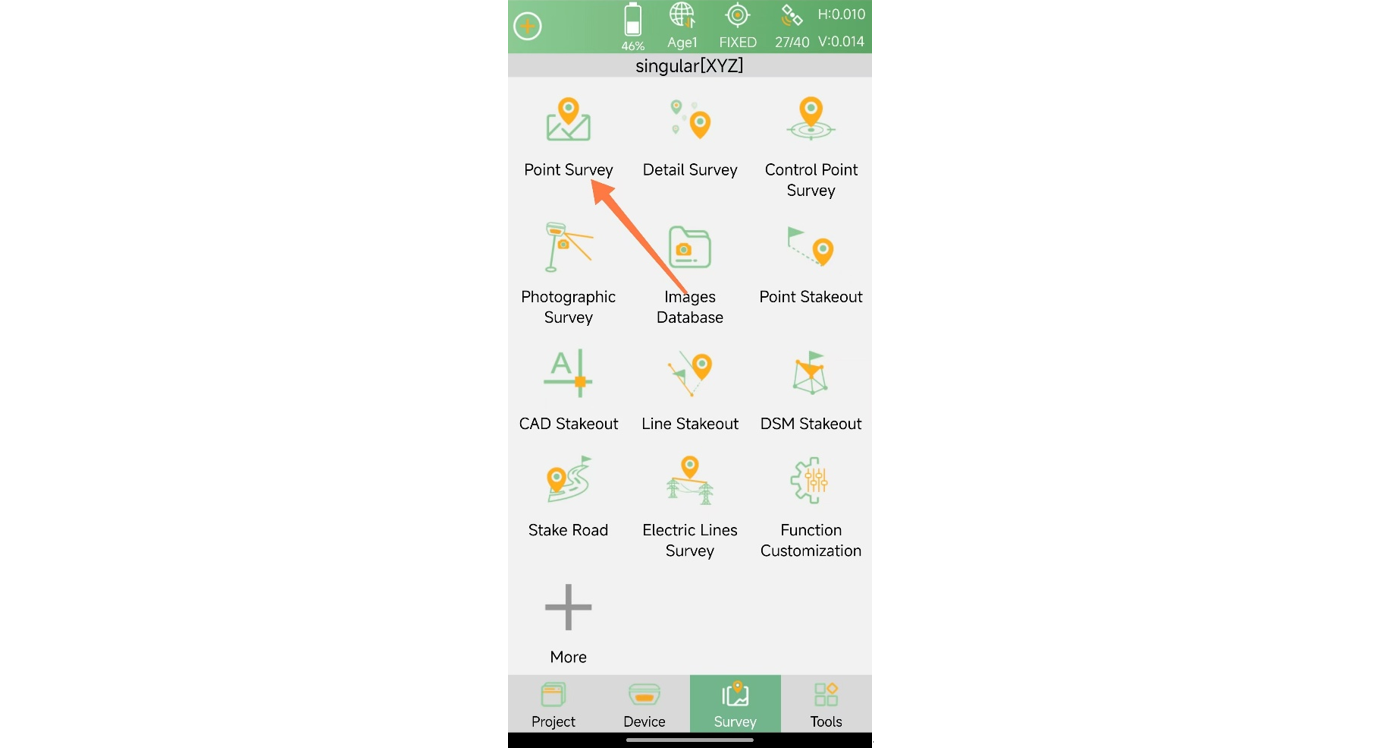

1. Érintse meg a Point Survey elemet a pontmérési felület megnyitásához.

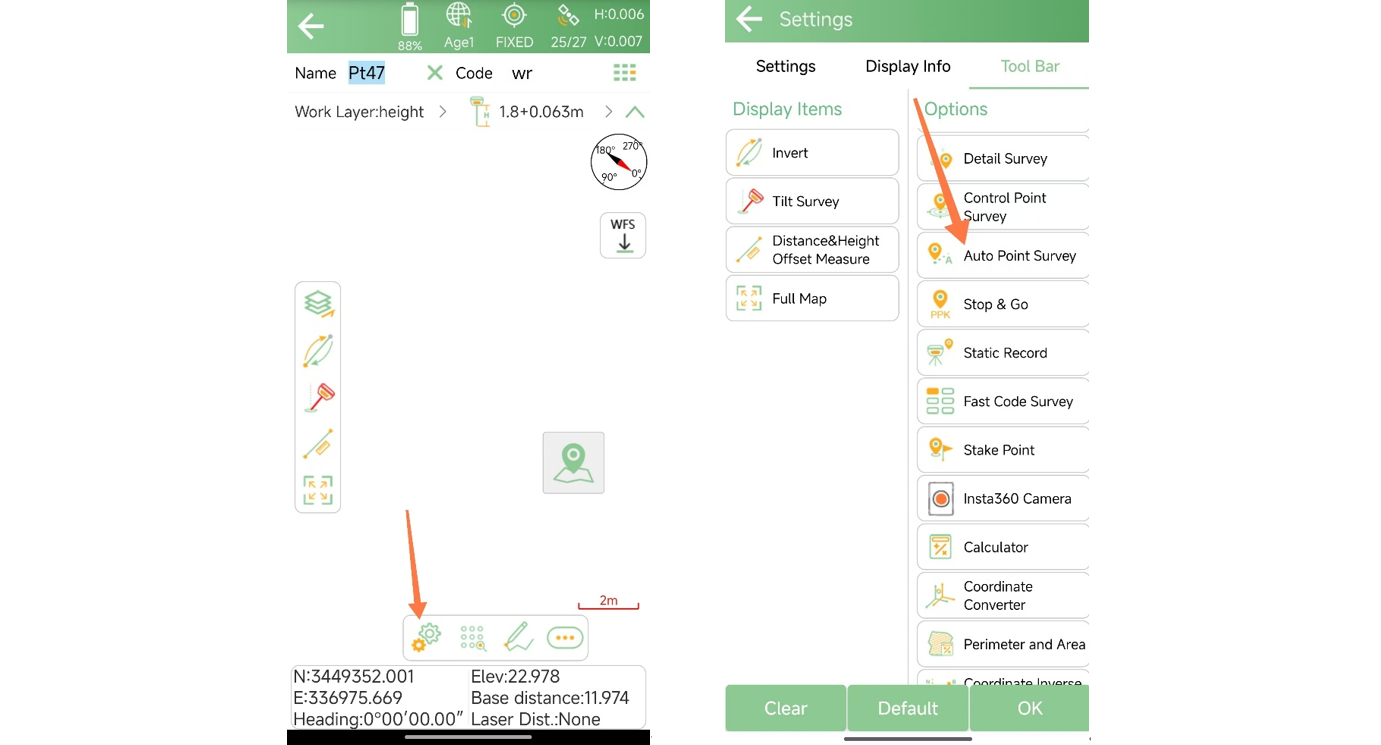

2. A mérési felület alján érintse meg a fogaskerék ikont a Tool Bar beállításainak megnyitásához.
   Keresse meg az Auto Point Surveying funkciót, adja hozzá az eszköztárhoz, majd érintse meg az OK gombot.

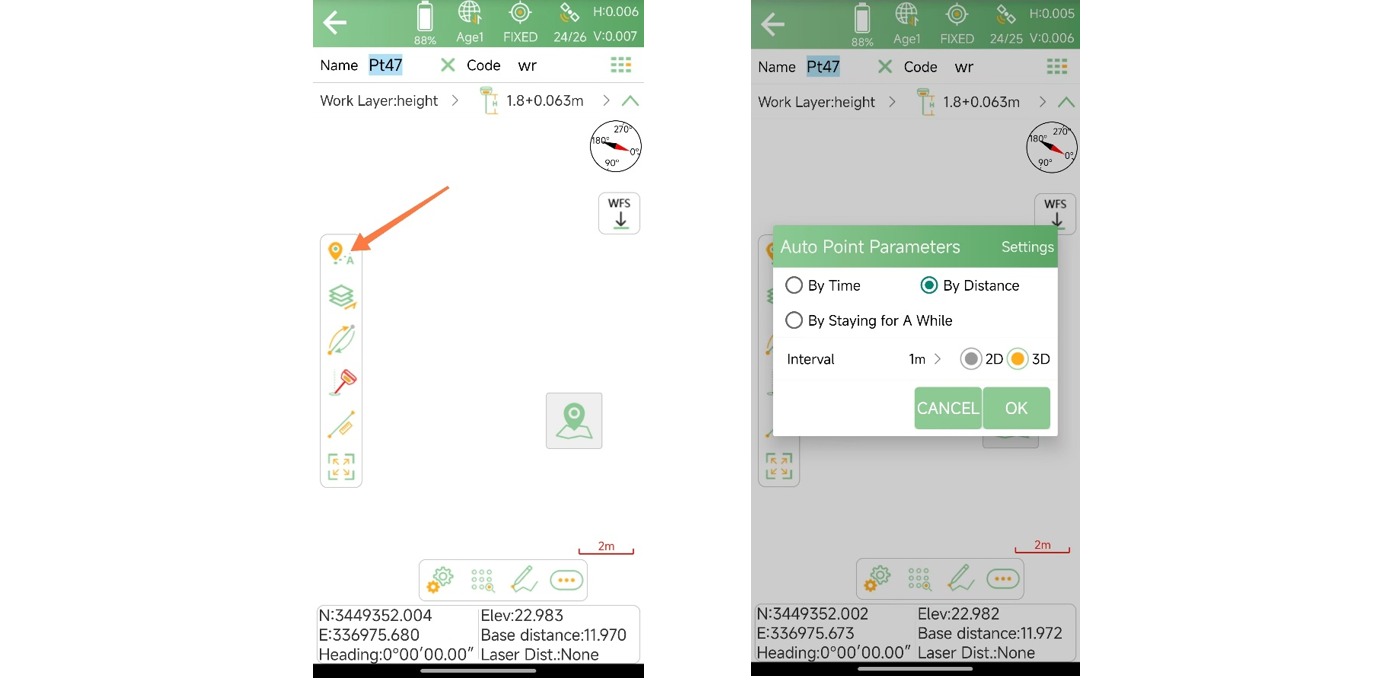

3. Érintse meg az Auto Point Survey gombot, és állítsa be a szükséges paramétereket.
   (A beállítás előtt engedélyezni kell az IMU funkciót.)

   Megjegyzés: A nagyobb pontsűrűség pontosabb térfogatszámítást eredményez.



4. A beállítás után érintse meg az OK gombot. Az RTK-eszköz megkezdi az automatikus mérést.
   Járja körbe a teljes munkaterületet az RTK-eszközzel, és gyűjtsön pontokat a terület határa mentén.

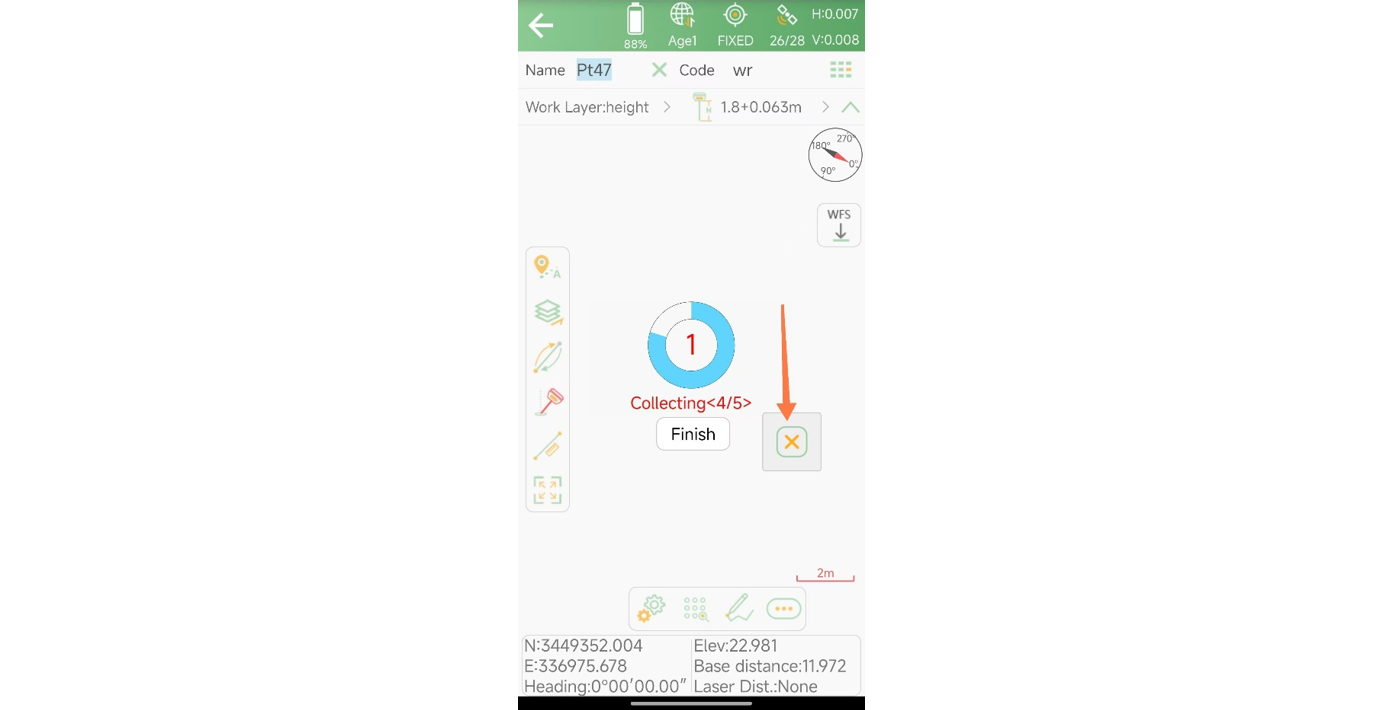

5. A mérés befejezése után érintse meg a jobb alsó sarokban található Stop Measurement ikont.

2. A térfogatszámítási eszköz megnyitása

A terepi mérés befejezése után térjen vissza a főképernyőre.

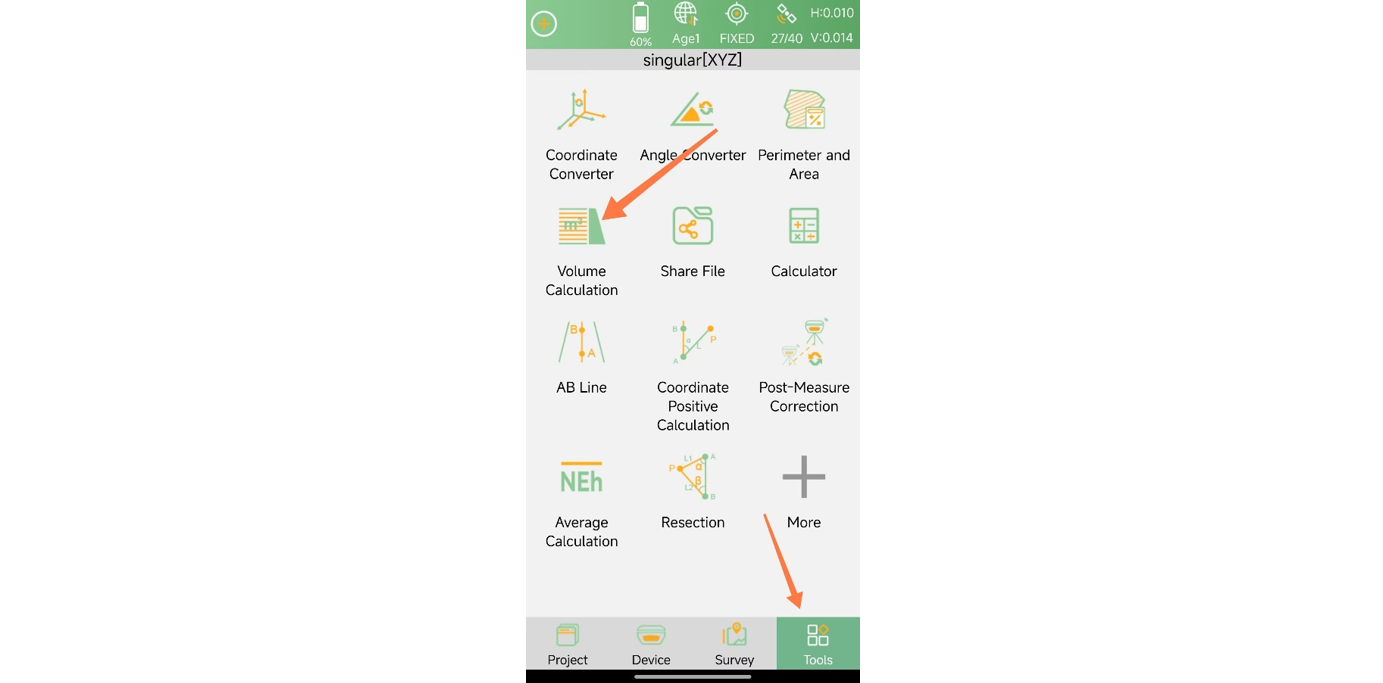

1. Nyissa meg a Tools menüt, majd a Volume Calculation funkciót.

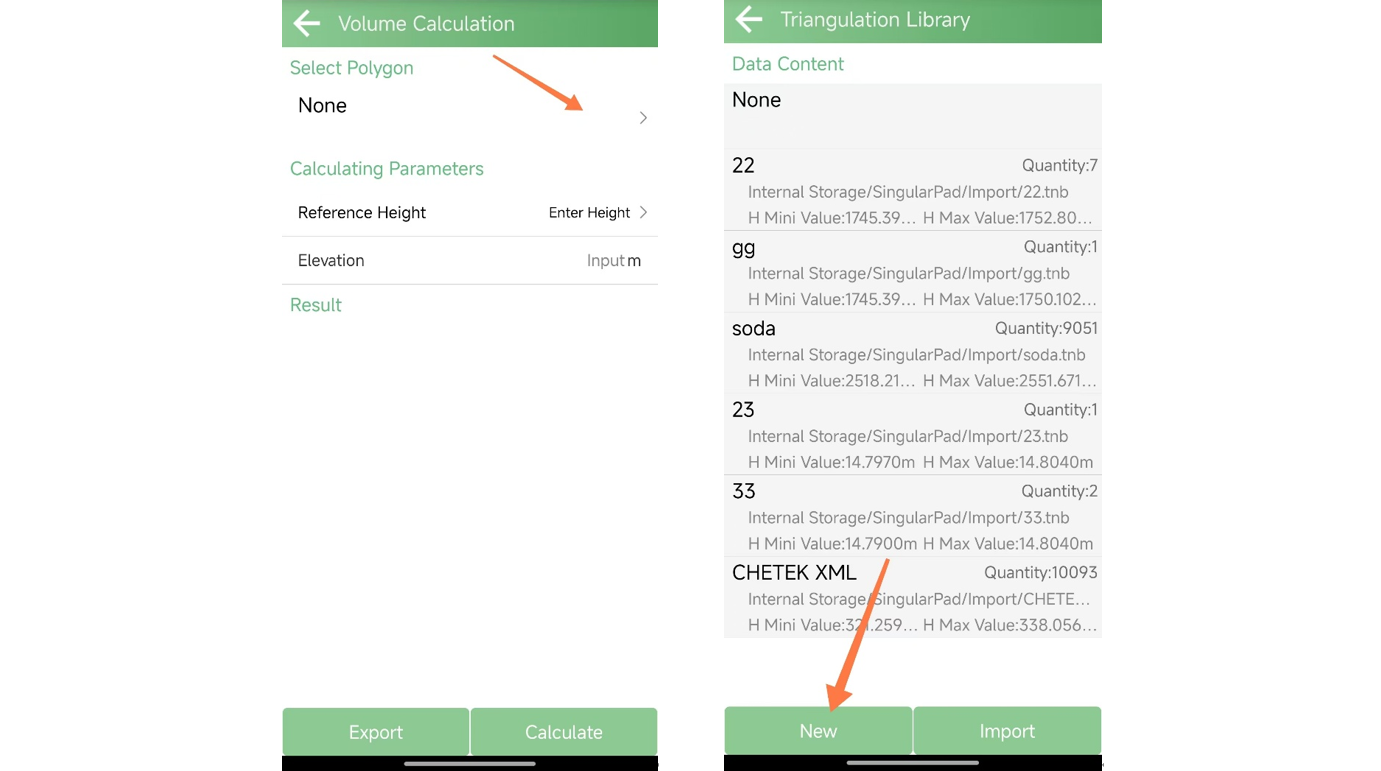

2. A mért pontok kijelölésével hozzon létre egy területet, amely számítási felületként szolgál.

3. A referenciasík meghatározása

A számítási terület létrehozása után a következő lépés a földmunka-térfogat számításához szükséges referenciasík meghatározása.

A gyakorlatban a földmunka térfogatát nem egyetlen felület alapján számítjuk ki. A szoftver a mért felület és a referenciasík közötti térfogatot határozza meg. A referenciasík a bevágási vagy feltöltési mennyiségek meghatározásához használt célmagasságot vagy kiindulási magasságot jelenti.

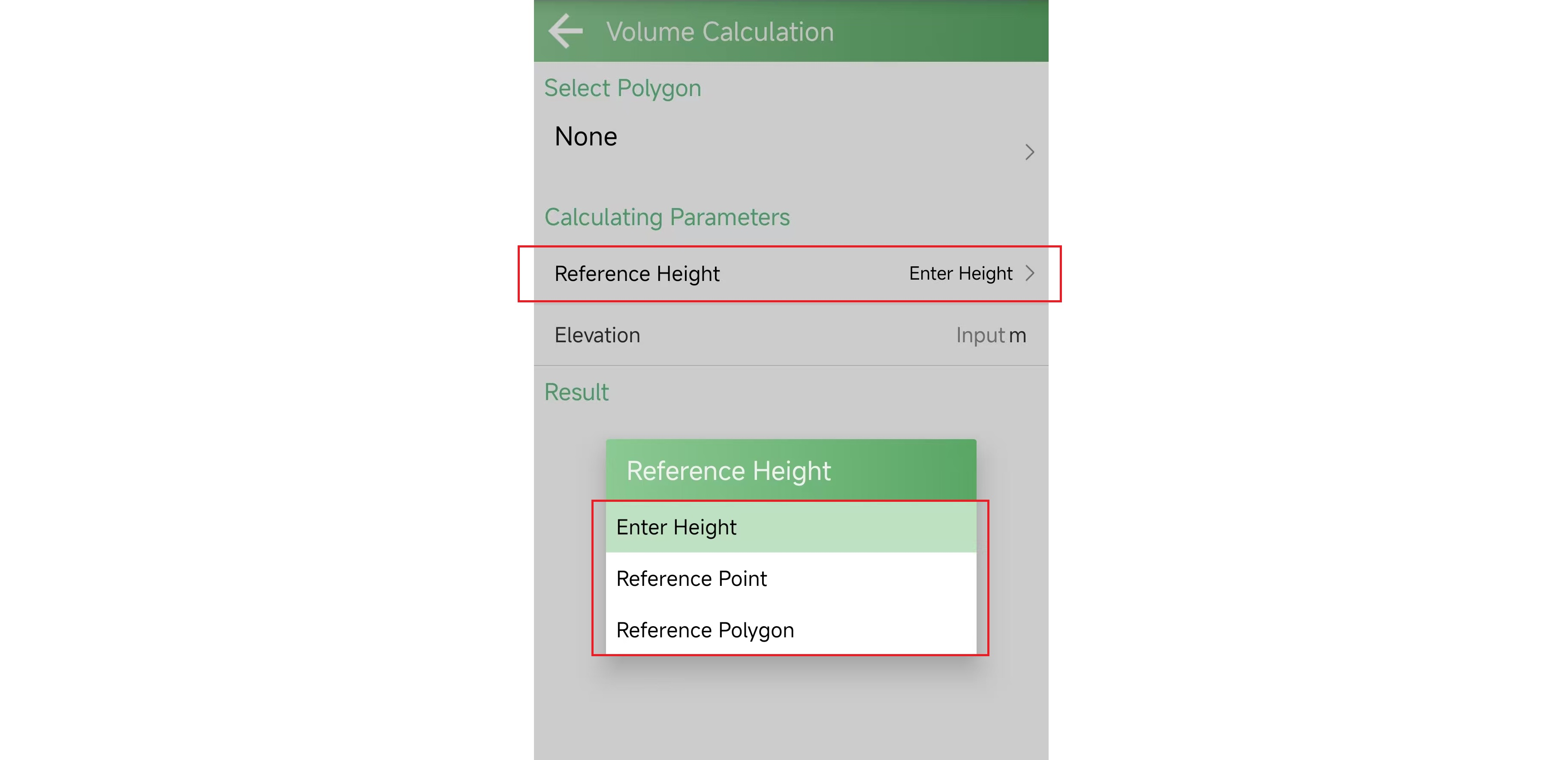

A különböző mérnöki feladatokhoz a SingularPad három módszert kínál a referenciasík megadására:

• Referenciamagasság megadása
  Egy állandó magassági érték kézi megadásával a szoftver ezen a magasságon vízszintes referenciasíkot hoz létre.

• Referenciapont kiválasztása
  A kiválasztott pont magassága határozza meg a referenciasíkot.

• Referenciapoligon kiválasztása
  Egy meglévő poligont választunk ki, amely a térfogatok összehasonlításához referenciasíkként szolgál.

Ebben az útmutatóban a referenciamagasság megadását mutatjuk be.

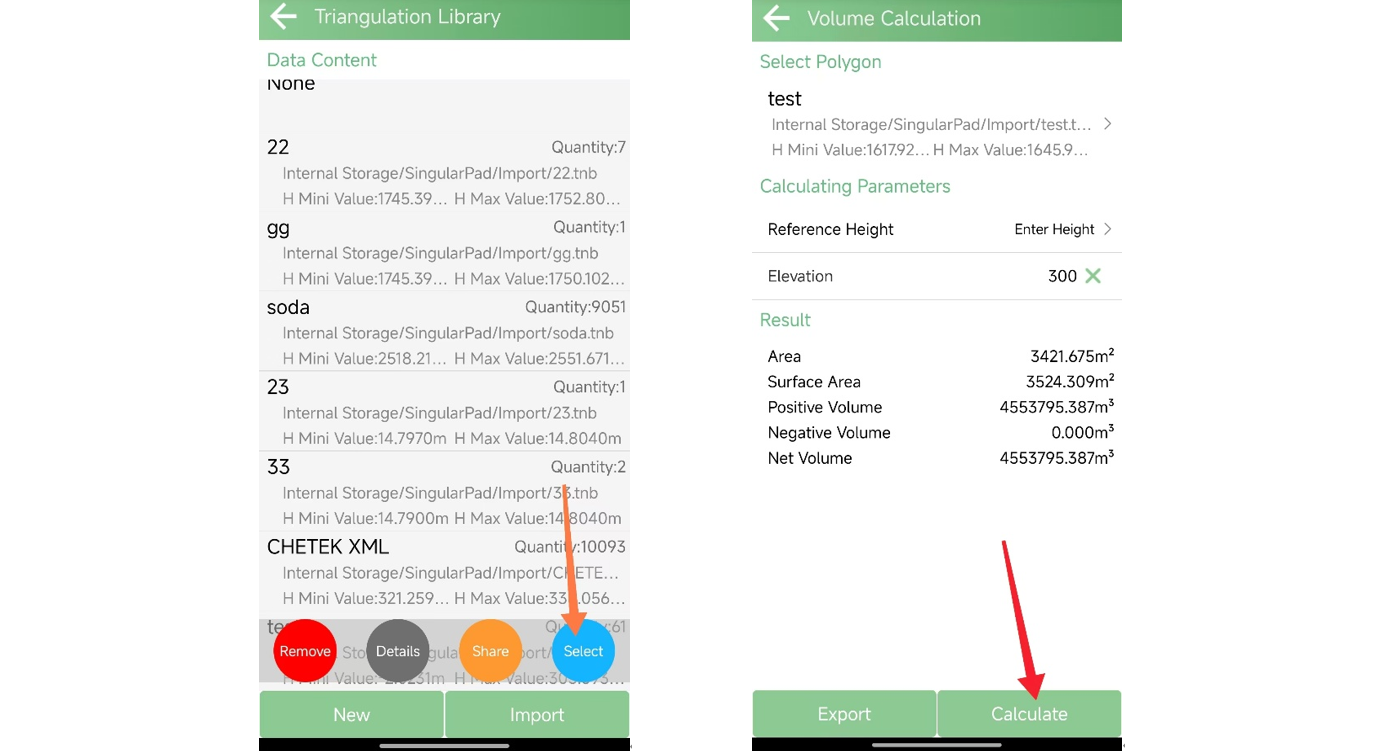

Válassza ki az újonnan létrehozott területet számítási felületként, adja meg a referenciamagasságot, majd érintse meg a Calculate gombot. A SingularPad kiszámítja a mért felület és a megadott referenciasík közötti földmunka-térfogatot.

Összegzés

Ezzel végére értünk a SingularPadben végzett földmunka-térfogatszámítás szokásos munkamenetének.
A számítási terület megfelelő felmérésével és a referenciasík helyes meghatározásával gyorsan kaphatunk megbízható bevágási és feltöltési térfogatokat a legkülönbözőbb mérnöki feladatokhoz.

Reméljük, hogy az útmutató segít hatékonyabban használni a SingularPad térfogatszámítási funkcióját.
