A GNSS-pontosságról a legtöbb felhasználónak a műholdak, a korrekciók vagy a vevő minősége jut eszébe. Az egyik gyakran figyelmen kívül hagyott, mégis alapvető tényező azonban a jellánc legelső eleme: az antenna.

Az antennakalibrálás fontos szerepet játszik a szisztematikus hibák kiküszöbölésében, különösen centiméteres pontosságú felmérésnél. Ebben a cikkben megvizsgáljuk a GNSS-antennák kalibrálását, az NGS-tanúsítás szerepét és azt, miért fontosabb ez a folyamat, mint sokan gondolják.

1. Mi a GNSS-antenna kalibrálása?

A GNSS-rendszerek antennái a műholdjeleket a fázisközéppontnak nevezett elektromágneses ponton keresztül veszik; a jel mérése ténylegesen ehhez a ponthoz kapcsolódik. A fázisközéppont azonban nem rögzített, fizikailag nem jelölt pont az antennán, és a jel beérkezési irányától függően kissé változik.

E torzítások korrigálására és a pontos helymeghatározás elérésére antennakalibrálást alkalmaznak. Ennek két fő összetevője van:

Fázisközéppont-eltolódás (PCO):
Az antenna referenciapontja – jellemzően a mechanikai rögzítési pont – és az átlagos elektromos fázisközéppont közötti rögzített, háromdimenziós eltolás, északi, keleti és felfelé mutató komponensekkel.

Fázisközéppont-változás (PCV):
Korrekciók készlete, amely leírja a fázisközéppont változását a jel azimutjától és magassági szögétől függően.

E korrekciók biztosítják, hogy a helymeghatározási számítások figyelembe vegyék az adott antenna tényleges fizikai jellemzőit. Ez különösen fontos a nagy pontosságú alkalmazásokban, például geodéziai alappontok meghatározásakor, statikus felmérésnél és bázisállomások telepítésénél.

2. Mi az NGS, és miért megbízható a GNSS-antennák kalibrálásában?

A National Geodetic Survey (NGS), az amerikai NOAA (National Oceanic and Atmospheric Administration) szervezeti egysége felel az Egyesült Államok National Spatial Reference System (NSRS) térbeli referenciarendszerének fenntartásáért. Feladatainak részeként szabványos laboratóriumi kalibrálást végez GNSS-antennákon, megbízható, visszavezethető és egységes antennamodelleket biztosítva.

Az NGS robotizált kalibrálórendszere különböző GNSS-antennatípusok pontos PCO- és PCV-értékeit határozza meg. Ezeket hivatalos formátumokban, például ANTEX és ANTINFO állományokban teszik közzé, nyilvánosan hozzáférhetővé téve GNSS-szoftverekhez és utófeldolgozó rendszerekhez.

Az NGS által kalibrált antennamodellekkel a földmérési szakemberek és intézmények igazodhatnak az országos szabványokhoz, és javíthatják a helymeghatározási pontosságot az ezt igénylő munkafolyamatokban.

3. Hogyan kalibrálja az NGS az antennákat?

Az NGS antennakalibrálása ellenőrzött körülmények között, jellemzően többutas terjedéstől mentes környezetben vagy visszhangmentes kamrában történik. Az eljárás általában az alábbi lépésekből áll:

1. Felszerelés és előkészítés:
A vizsgált antennát egy jól ismert viselkedésű referenciaantenna mellé szerelik.

2. Jelirányok szimulálása:
Robotizált rendszer forgatja a vizsgált antennát különböző azimut- és magassági szögekbe a műholdjelek útjának szimulálásához.

3. Differenciális mérés:
A vizsgált és a referenciaantenna között végzett mérésekkel rögzítik a fázisközéppont viselkedését.

4. Adatfeldolgozás:
A mérésekből a rendszer minden GNSS-frekvenciára kiszámítja a PCO- és PCV-értékeket.

5. Kalibrációs fájl létrehozása:
Az eredményeket szabványos formátumokban, elsősorban ANTEX (.atx) és ANTINFO (.txt) állományokban tárolják, amelyek feldolgozószoftverbe importálhatók.

A kalibrációs értékekkel korrigálhatók az antenna okozta eltérések, és javítható a GNSS-ből származó koordináták pontossága és következetessége.

4. Miért fontosak bizonyos alkalmazásokban az NGS-tanúsított antennák?

Az NGS által kalibrált antennákat széles körben használják visszavezethetőséget és csökkentett mérési bizonytalanságot igénylő munkafolyamatokban, például geodéziai hálózatok kiépítésénél, CORS-telepítésnél, nagy infrastruktúra-felméréseknél és tudományos alkalmazásokban.

A kalibrációs fájlokkal együtt használva lehetővé teszik a szoftver számára a jelviselkedés pontosabb modellezését, csökkentve a korrigálatlan antennatorzításból eredő helymeghatározási hibát.

Egyes közszférabeli vagy szabályozott környezetekben a közzétett kalibrációs adatokkal rendelkező antennák használata előnyben részesített vagy kötelező az adatkészletek kompatibilitásának és együttműködésének fenntartásához.

Nem minden alkalmazás igényel NGS-kalibrálást, de a szabványos korrekciós adatok hozzáférhetősége erősítheti az eredmények szakmai alátámaszthatóságát, különösen statikus és utófeldolgozásos munkában.

5. Az NGS-antennakalibrációs fájlok elérése

Az NGS nyilvános antennakalibrációs adatbázist tart fenn:

https://www.ngs.noaa.gov/ANTCAL/#

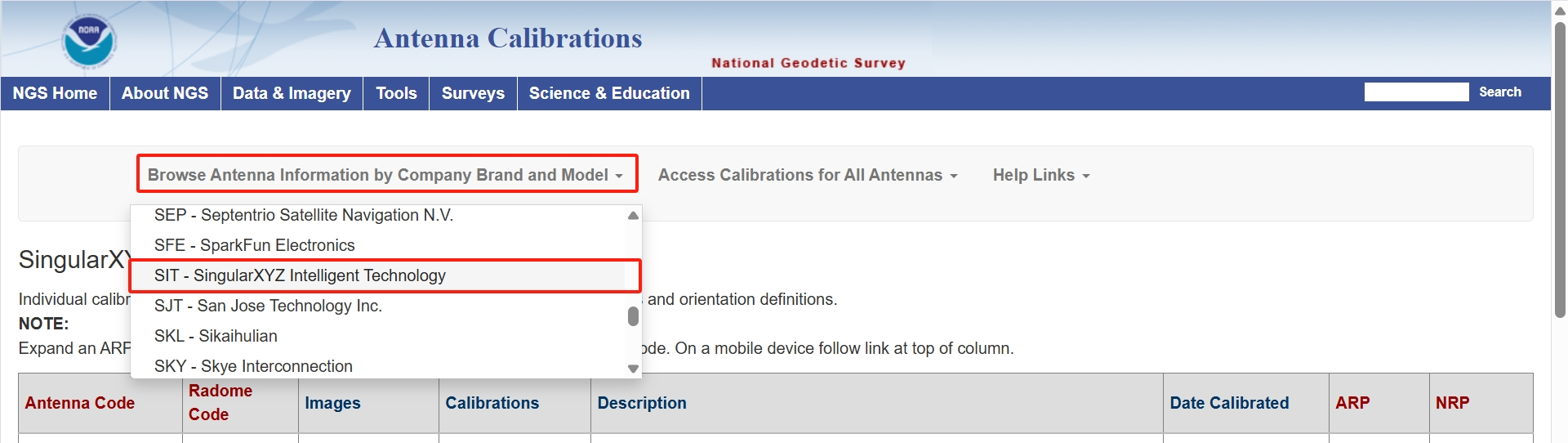

A felső sávban válassza ki a gyártót vagy márkát, például „SIT -SingularXYZ Intelligent Technology”. Ezután megjelenik a keresett antennamodellek listája.

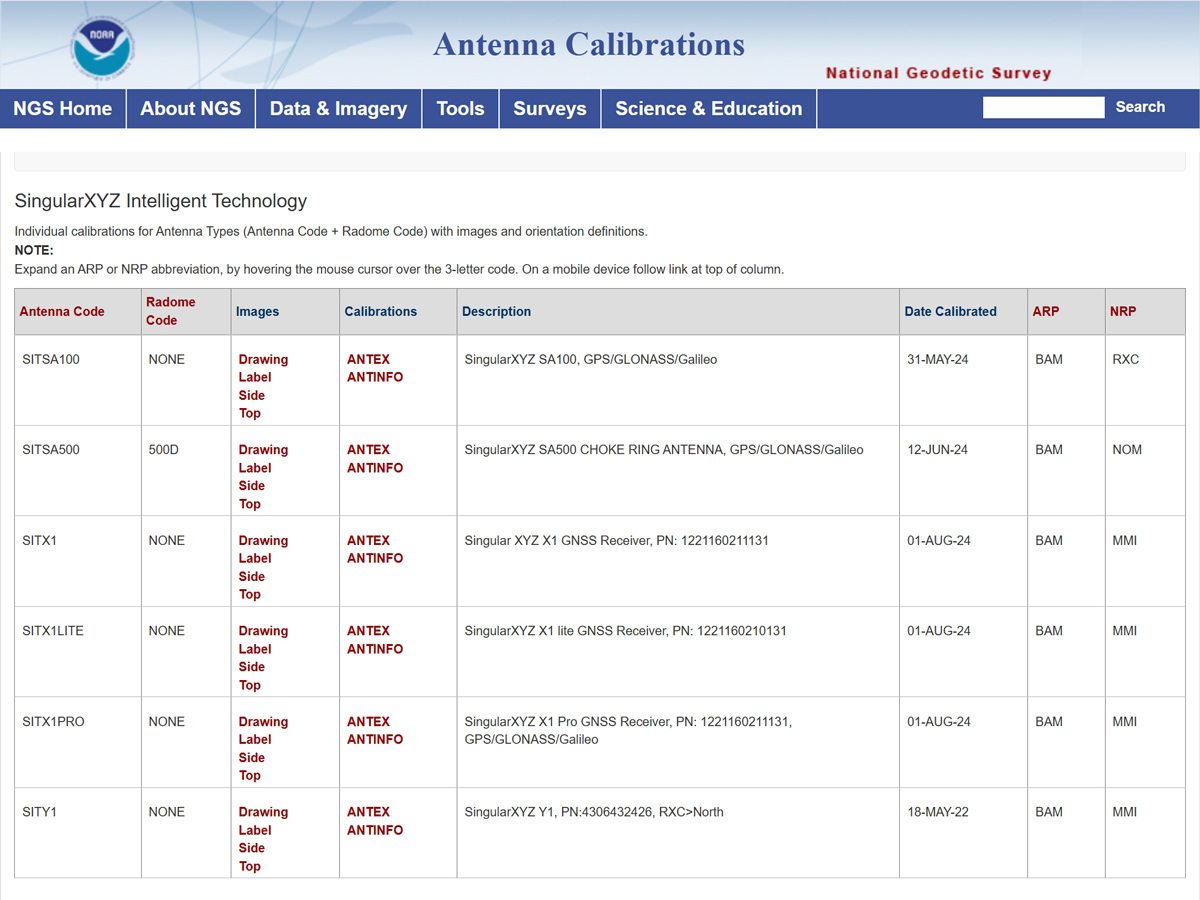

Töltse le a megfelelő modell kalibrációs fájljait:

• ANTINFO (.txt): az alapvető PCO- és PCV-értékeket tartalmazó összefoglaló fájl.

• ANTEX (.atx): frekvencia- és irányfüggő korrekciós modelleket tartalmazó részletes fájl.

A nyilvánosan elérhető kalibrációs modellek utófeldolgozáskor alkalmazhatók, vagy RTK-bázisállomások beállításába integrálhatók.

Az antennakalibrálás kulcsszerepet játszik a nagy pontosságú GNSS-munkában. A fázisközéppont mérési eredményekre gyakorolt hatásának megértésével és a szabványos kalibrációs modellek alkalmazásával a földmérők javíthatják helymeghatározási eredményeik következetességét, visszavezethetőségét és pontosságát.

A következő fejezetben részletesebben bemutatjuk az NGS ANTEX- és ANTINFO-kalibrációs fájljait, szerkezetük értelmezését és gyakorlati alkalmazásukat.
