GYIK | SingularXYZ TS1000 mérőállomás – 4. rész: álláspont‑létesítés
A mérőállomásos méréseknél az álláspont-létesítés alapvető a pontos geodéziai vonatkoztatás kialakításához. Ennek során a mérőállomást egy meghatározott helyen, az állásponton állítjuk fel, hogy különböző felmérési pontokat mérjünk és rögzítsünk. A mérések pontossága nagymértékben függ az álláspont helyes megadásától és elfoglalásától. Ez a blogcikk bemutatja az álláspont-létesítés jelentőségét és az összetett mérnöki projektek pontos méréseit segítő módszereket.
Koordináta-rendszer
Gauss-féle síkbeli derékszögű koordináta-rendszer

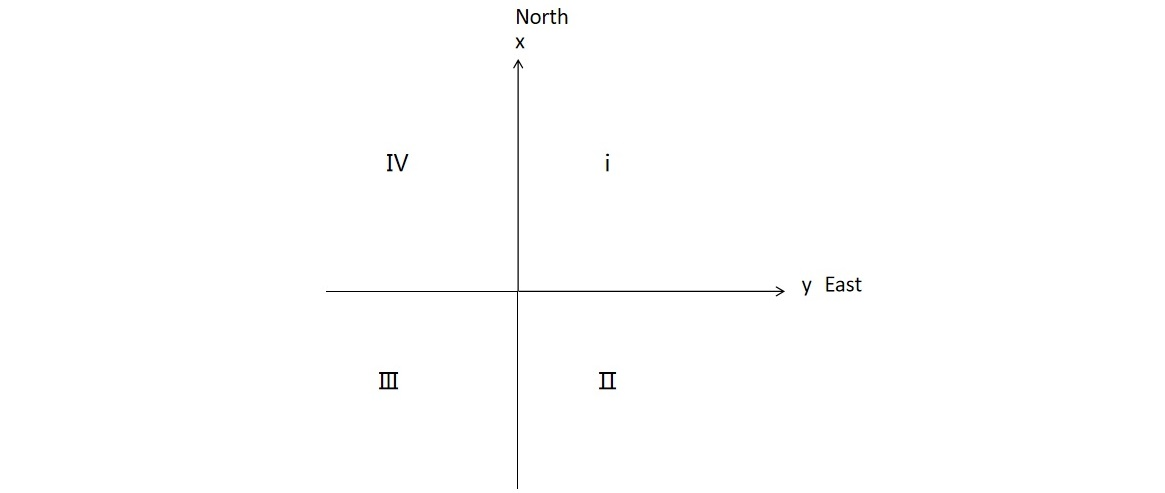

A Gauss-féle síkbeli derékszögű koordináta-rendszer origója (O) az Egyenlítő és a középmeridián metszéspontja. Az X tengely a középmeridiánnal esik egybe, pozitív iránya észak; az Y tengely az Egyenlítő vetületi vonalán halad, pozitív iránya kelet. A síknegyedek az óramutató járásával megegyező sorrendben következnek: I., II., III. és IV.
[1. ábra]
Koordinátaszámítások
Koordinátaszámítás poláris adatokból

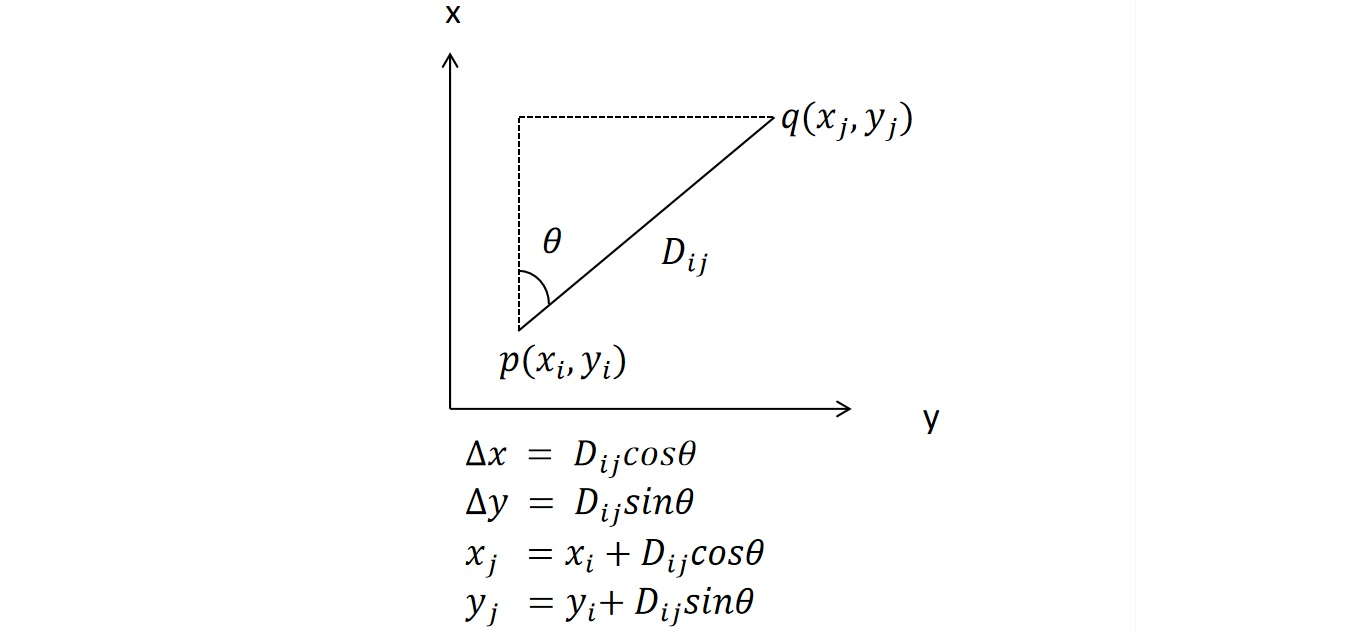

Ha két pont síkbeli helyzetviszonyát poláris koordinátákról derékszögű koordinátákra számítjuk át, azt előreszámításnak nevezzük.
[2. ábra]
Koordináta-inverzszámítás

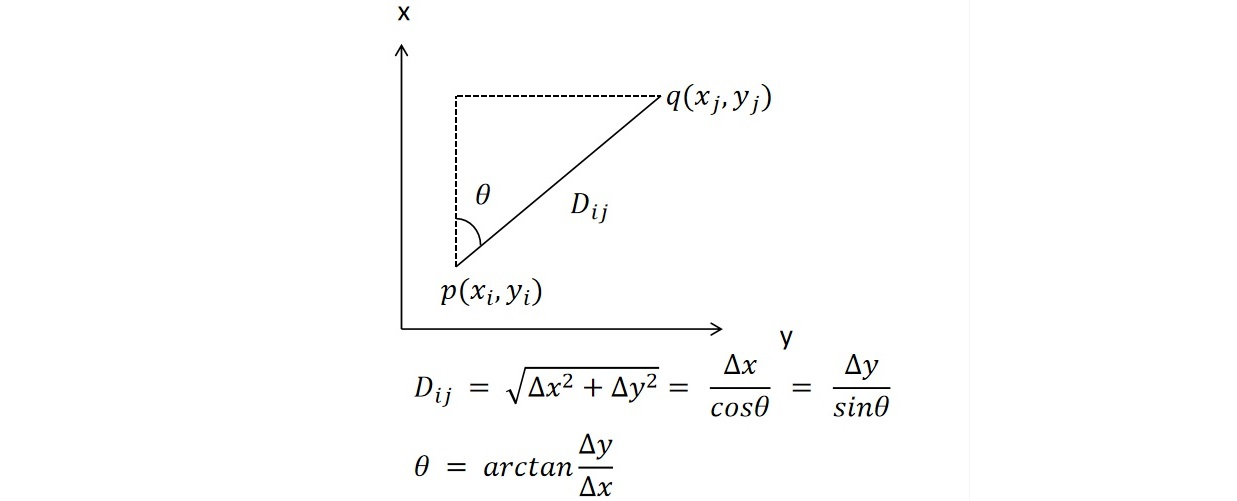

Ha két pont síkbeli helyzetviszonyát derékszögű koordinátákról poláris koordinátákra számítjuk át, azt inverzszámításnak nevezzük.
[3. ábra]
Álláspont-létesítési módszerek
1. Tájékozás koordináták alapján

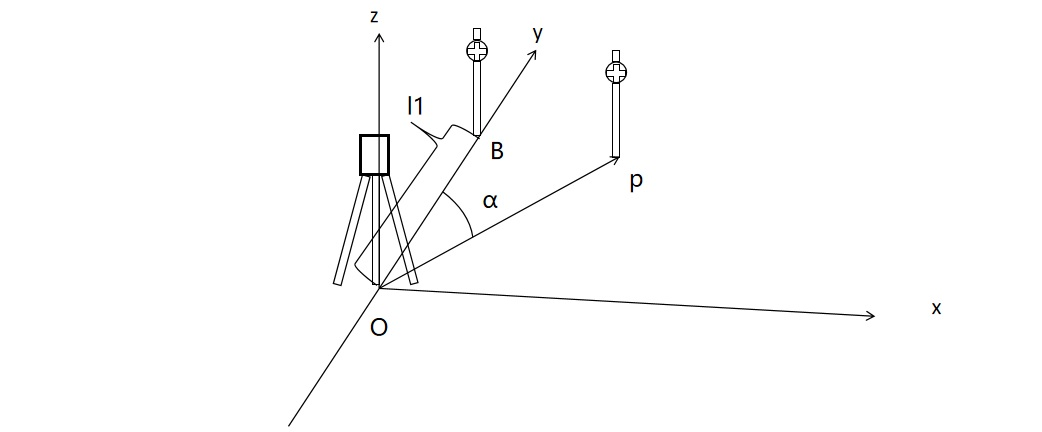

Az O és B pont koordinátáinak ismeretében irányozza meg a P pontot az α szög meghatározásához. A koordináta-előreszámítással – az 1. ábra szerint – meghatározhatók P koordinátái.
[4. ábra]
Adja meg az álláspont és a tájékozó pont koordinátáit.
[5. ábra]
2. Tájékozás szög alapján
Az O pont koordinátáinak, valamint az OB irány és az Y tengely közötti szög ismeretében irányozza meg P-t az α szög meghatározásához. A koordináta-inverzszámítással – a 2. ábra szerint – kiszámíthatók P koordinátái.
[4. ábra]

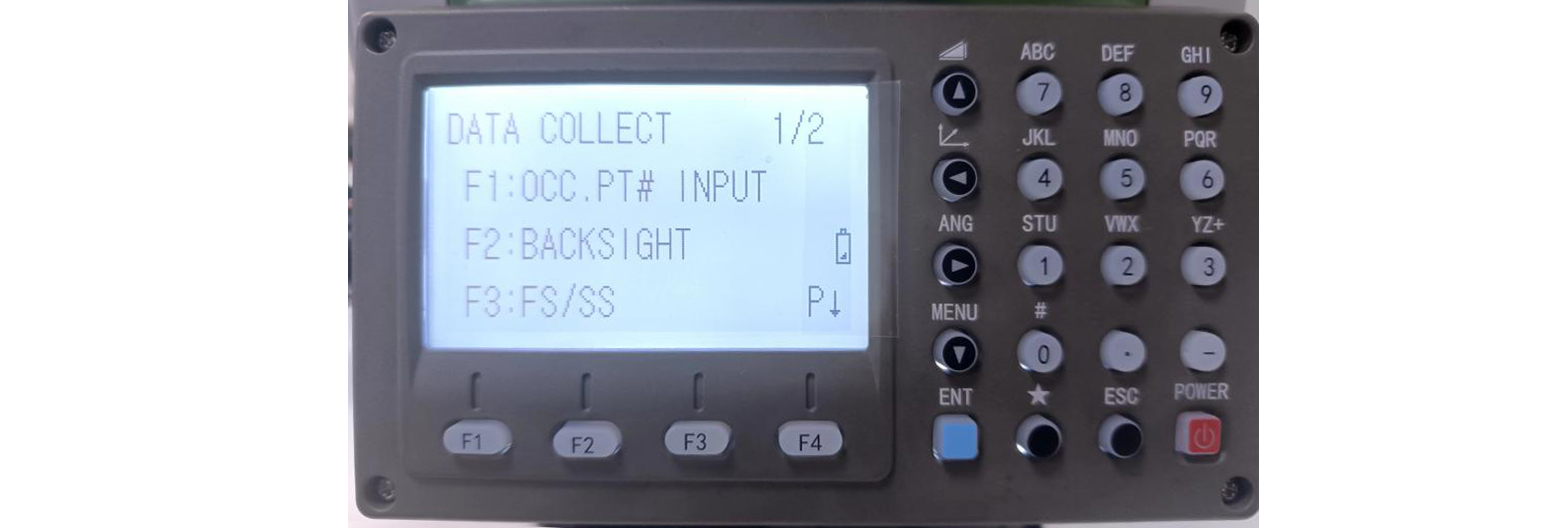

Adja meg az O és az Y tengely közötti vízszintes szöget a 4. ábra szerint.
[6. ábra]
3. Álláspont meghatározása hátrametszéssel

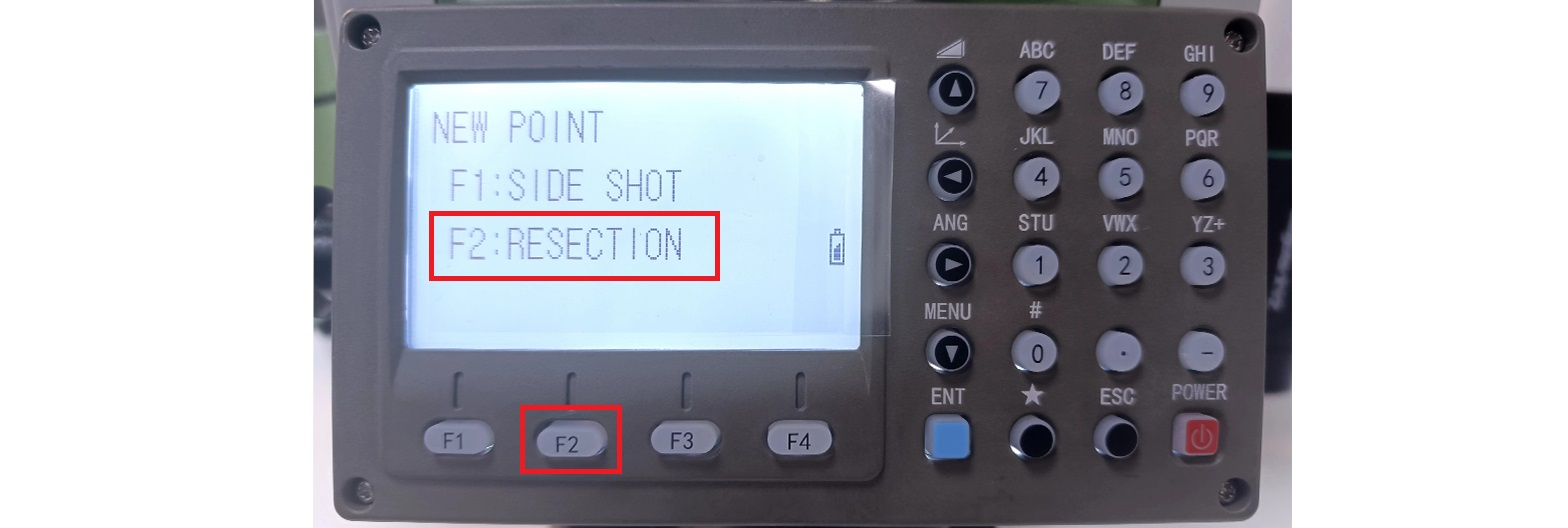

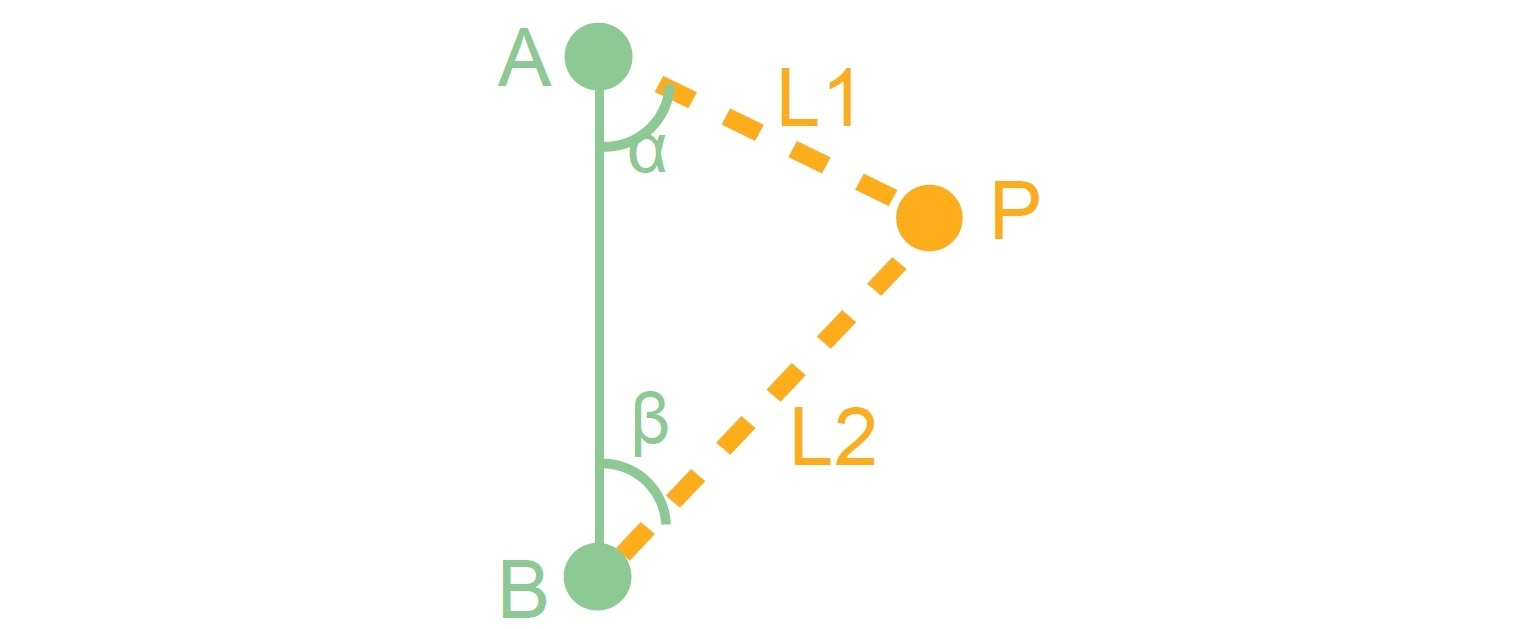

Az ABP háromszögben adottak A és B koordinátái, továbbá AP = L1 és BP = L2; számítsa ki P koordinátáit. Válassza P-t álláspontnak, A-t és B-t pedig tájékozó pontnak.
[7. ábra]
[8. ábra]
4. Álláspont meghatározása oldalirányú méréssel
Ha a kitűzendő pont és az álláspont között nincs kölcsönös láthatóság, hozzon létre átadó álláspontot új álláspontként a kitűzendő pont méréséhez. Ha O az álláspont és B a tájékozó pont, irányozza meg P-t, számítsa ki koordinátáit, majd válassza P-t új álláspontnak.
[4. ábra]

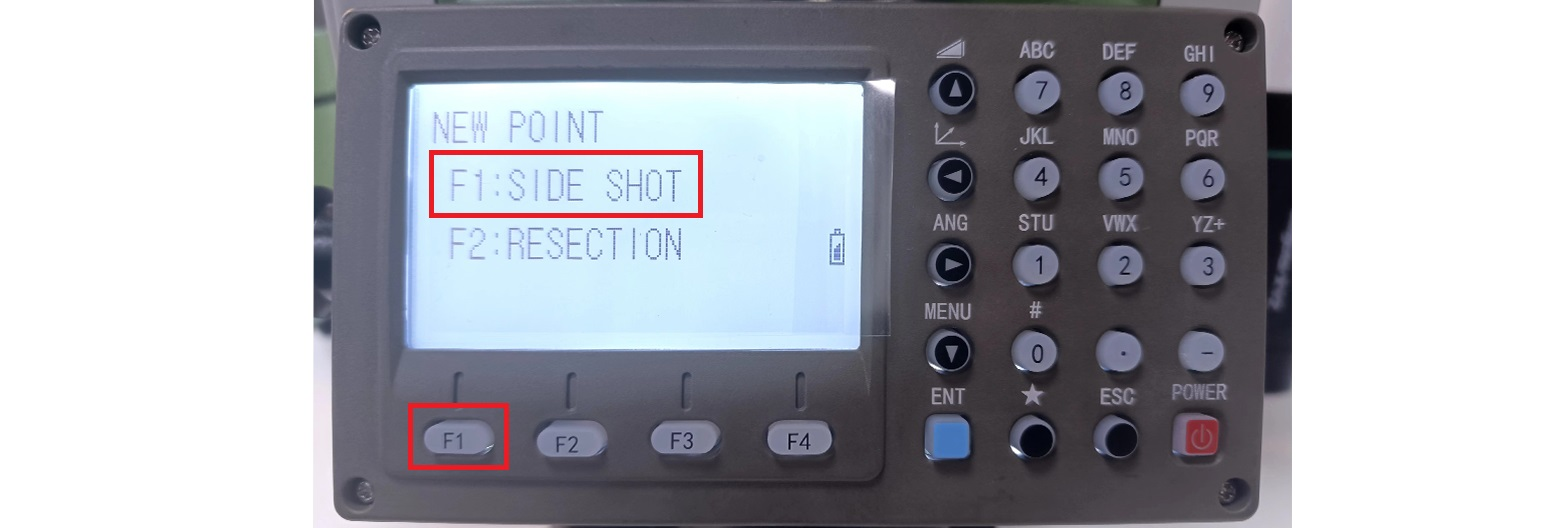

Az új ponthoz válassza a Side Shot módszert.
[9. ábra]
Az álláspont-létesítés a pontos mérőállomásos mérések kulcsfolyamata. A pontok helyes megadásával és elfoglalásával megteremti a precíz adatgyűjtés és az eredményes felmérés alapját. Akár koordinátaszámítást, akár fejlettebb hátrametszési vagy oldalirányú mérési módszert használ, ezek elsajátítása javítja a felmérés pontosságát és hatékonyságát.
További információ a TS1000 mérőállomásról:
