Esettanulmány | Nagy pontosságú felmérés tengerparti hidrogeológiai vizsgálatokhoz a mexikói Mazatlánban

A Horus vizuális és lézeres GNSS-vevő, valamint az Xbase GNSS-vevő megbízható RTK-megoldást kínál a nagy pontosságú felmérésekhez nehéz terepi körülmények között. A Horus a GNSS-helymeghatározást vizuális és lézeres felmérési képességekkel ötvözi, így hatékony érintéses és érintésmentes mérést tesz lehetővé. Az Xbase stabil RTK-bázisállomásként megbízható korrekciótovábbítást biztosít a pontos helymeghatározáshoz. Együtt hatékony és megbízható munkafolyamatot kínálnak a nagy pontosságú adatgyűjtéshez.

Ebben a projektben a Horus és Xbase RTK-megoldást a mexikói Mazatlánban vetették be egy tengerparti hidrogeológiai állapotfelmérés támogatására. A rendszerrel nagy pontosságú földi illesztőpontokat és fontos magassági adatokat gyűjtöttek a távolról irányított légijármű-rendszerrel (RPAS) végzett fotogrammetriához és a hidraulikai elemzéshez. Ezzel pontos térinformatikai adatokat biztosítottak a part menti felszín alatti vizek állapotának és a tengervíz-benyomulás kockázatának értékeléséhez.

1. A projekt áttekintése

• Projekt típusa: hidrogeológiai állapotfelmérés

• Helyszín: Mazatlán, Mexikó

• Cél: pontos térinformatikai és magassági adatok gyűjtése a tengerparti hidrogeológiai állapotfelméréshez, a hidraulikai modellezés és a part menti felszín alatti vizek vizsgálatának támogatására.

• Állapot: befejezett

2. Kihívások

• Összetett városi környezet: a magas épületek befolyásolják a GNSS-jelek terjedését.

• Nehezen felmérhető területek: a tengerparti terep, a strandok és a vízfelületek korlátozzák a hagyományos, érintéses felméréshez szükséges hozzáférést.

• Egynapos terepi munkavégzés: a kiindulási várostól mintegy 200 km-re fekvő helyszínen minden szükséges terepi adatot egyetlen kiszállás során kellett sikeresen összegyűjteni, minimalizálva az ismételt munka és az újabb utazások kockázatát.

• Nagy pontossági követelmények: a hidraulikai modellezéshez és a magasságok összehasonlításához elengedhetetlenek voltak a nagy pontosságú magassági adatok.

3. Megoldás

3.1 Hardver:

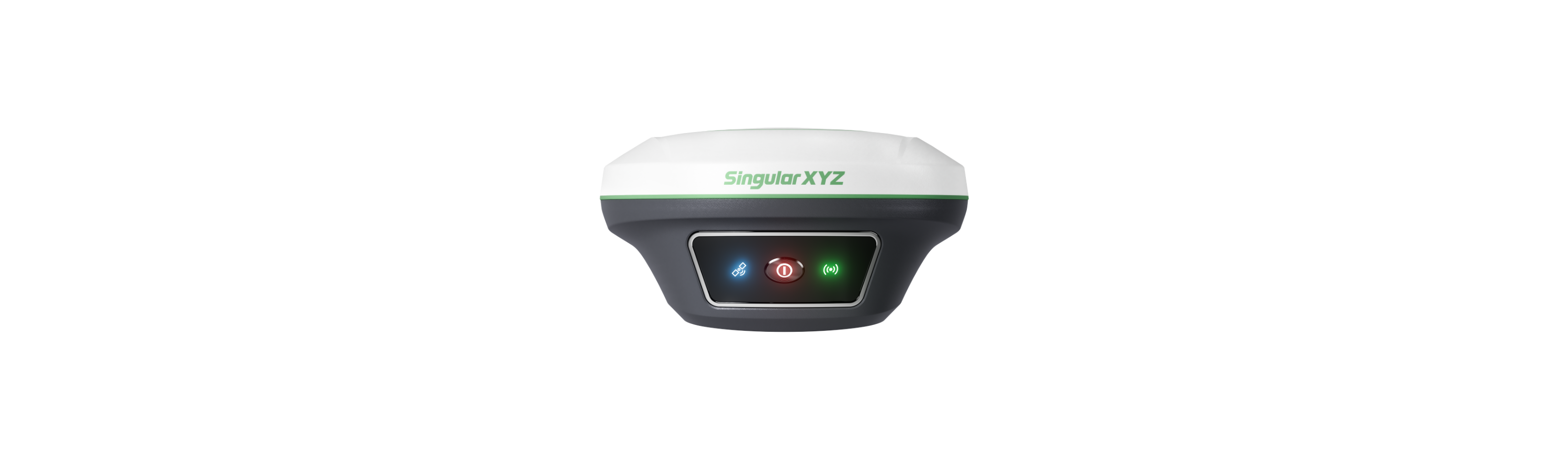

• Horus vizuális és lézeres GNSS-vevő

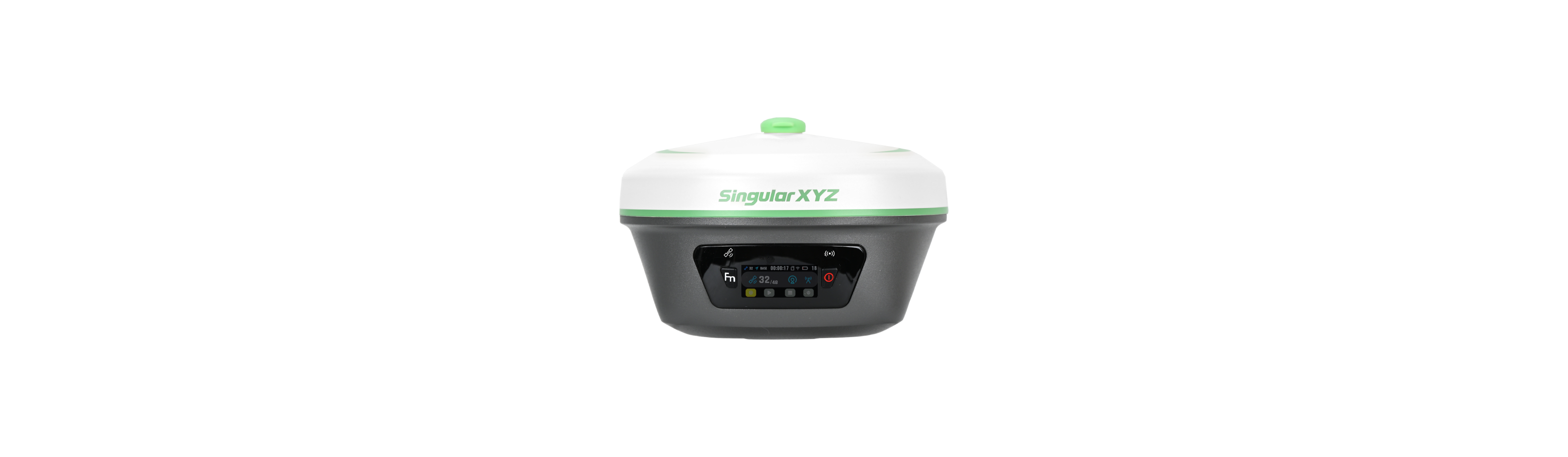

• Xbase GNSS-vevő


3.2 Fő képességek

Horus vizuális és lézeres GNSS-vevő:

• HD-kameráival és fejlett vizuális algoritmusaival a Horus intuitív vizuális felmérési munkafolyamatokat tesz lehetővé.

• A beépített lézer és a hátsó kamera akár 120 m távolságig biztosít pontos, érintésmentes mérést.

• A két kamera automatikus kameraváltással támogatja a pontos AR-kitűzést.

• A jó minőségű vizuális felmérési adatgyűjtés hatékony 3D-modellezési és térképezési munkafolyamatokat támogat.

• A fejlett IMU-technológia összetett környezetben is stabil és pontos méréseket biztosít.

• Az összes műholdrendszer követése, az IP67-védelem, a hosszú akkumulátoros üzemidő és az intelligens kapcsolódási lehetőségek megbízható működést tesznek lehetővé.

Xbase GNSS-vevő

• Professzionális GNSS-bázisállomás, amely megbízható RTK-korrekciótovábbítást biztosít a nagy pontosságú felmérésekhez.

• A beépített 5 W-os UHF-rádió akár 25 km távolságig támogatja a korrekciók továbbítását.

• Az összes műholdrendszer követése stabil helymeghatározást biztosít

• A 13200 mAh-s akkumulátor és az IP68-védelem egész napos, megbízható terepi munkavégzést támogat.

• A 4G, a Bluetooth, a Wi-Fi és a különböző csatlakozók rugalmas kapcsolódást és adatkezelést tesznek lehetővé.

3.3 Miért a Horus + Xbase RTK-készlet?

Az Xbase stabil, 5 W-os rádióadása miatt kapta az RTK-bázis szerepét, megbízható korrekciós adatátvitelt biztosítva a nehéz tengerparti környezetben. A vizuális és lézeres felmérésre is alkalmas Horus roverrel együtt a rendszer gyors és pontos érintésmentes méréseket tett lehetővé. A két eszköz megbízható RTK-munkafolyamatot biztosított a pontos tengerparti felméréshez és az RPAS-munka támogatásához.

4. A projekt végrehajtása

A projekt az alábbi lépésekben valósult meg:

4.1 Az RTK-bázisállomás telepítése

Az Xbase vevőt egy hivatalos INEGI-alappontra telepítették RTK-bázisállomásként, így megbízható koordináta-referenciát biztosított a felméréshez. Az Xbase belső, 5 W-os rádiója megbízható korrekciós jeleket továbbított a rover számára, lehetővé téve a pontos helymeghatározást a városi tengerparti környezetben.

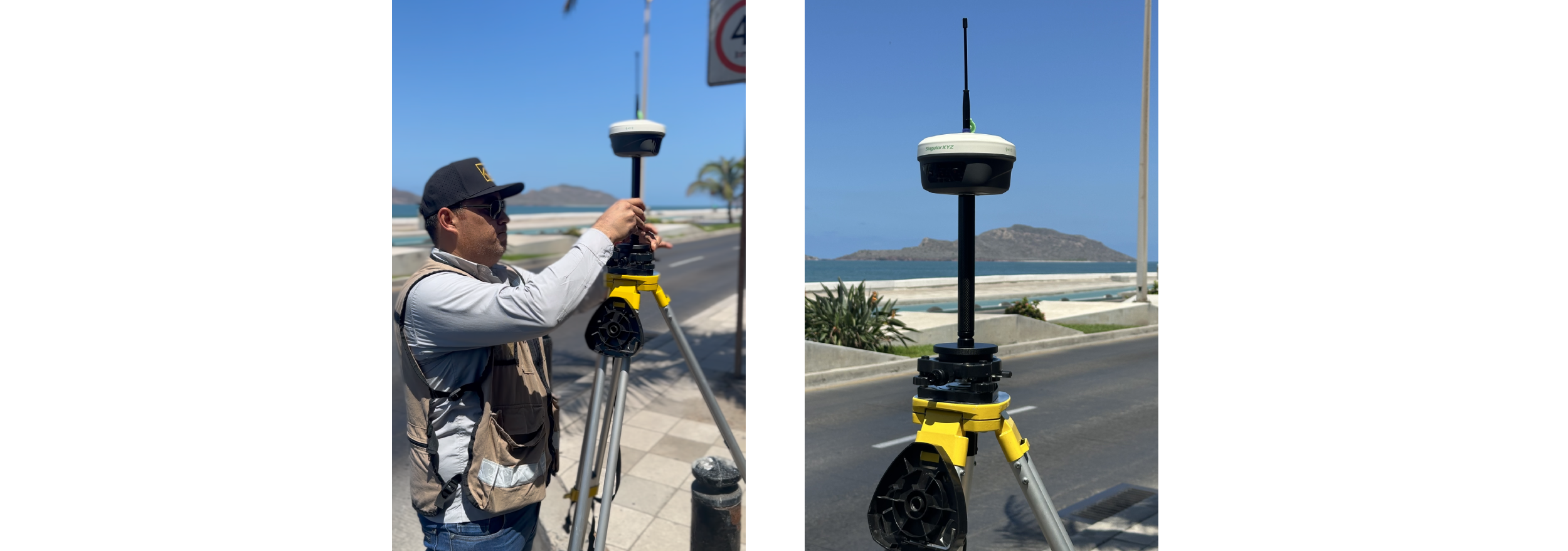

Bázisállomás telepítése Xbase GNSS-vevővel

4.2 Nagy pontosságú felmérési pontok gyűjtése

A Horus RTK-roverként nagy pontosságú földi illesztőpontokat (GCP) mért az RPAS-légifelméréshez, valamint további fontos magassági pontokat gyűjtött a vizsgálati területen. A vizuális és lézeres felmérési technológiákkal felszerelt Horus hatékony érintéses és érintésmentes pontgyűjtést tett lehetővé. Ez javította a mérés hatékonyságát a tengerparti és nehezen megközelíthető területeken, miközben csökkentette a terepi munkavégzés nehézségeit.

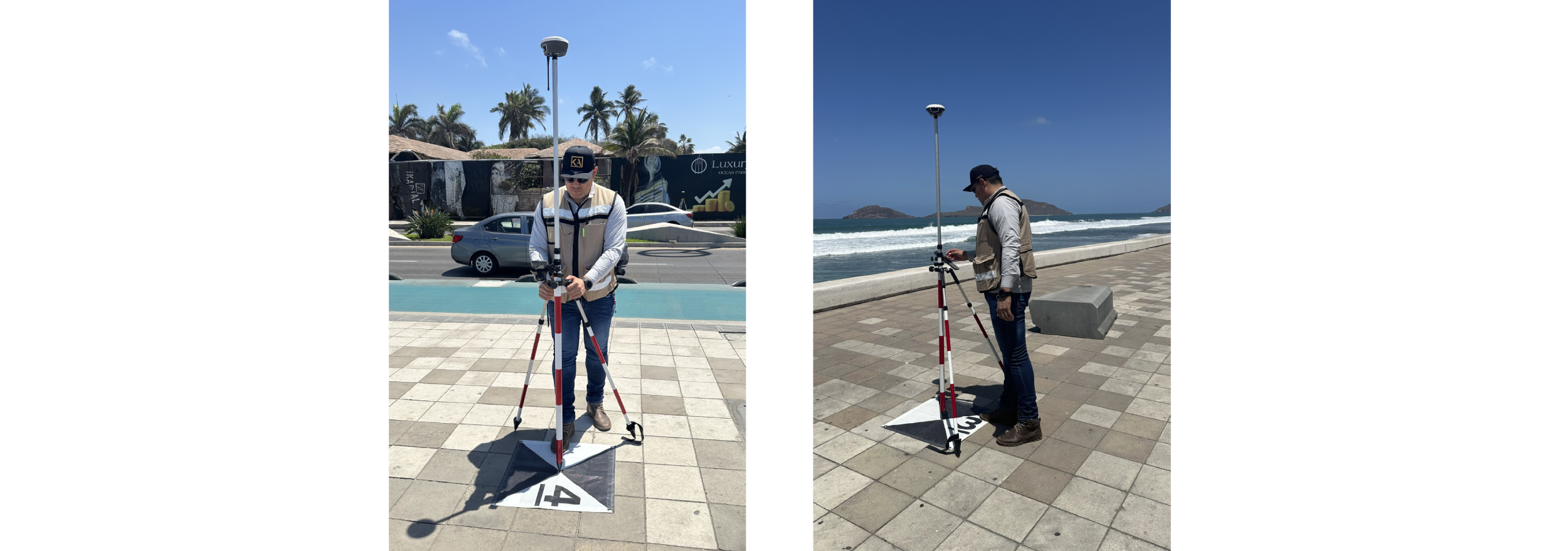

Földi illesztőpontok és fontos magassági pontok felmérése

4.3 A felmérési adatok integrálása

Az Xbase és a Horus által gyűjtött nagy pontosságú GNSS-adatokat az RPAS-fotogrammetria georeferálásához és magassági elemzéshez használták. A pontos illesztőpontok megbízható ortofotók és digitális magasságmodellek (DEM) előállítását támogatták a további értékeléshez.

4.4 A hidrogeológiai állapotfelmérés támogatása

Az összegyűjtött magassági adatok megbízható alapot nyújtottak a hidraulikai számításokhoz és a part menti felszín alatti vizek elemzéséhez. A felmérés eredményei támogatták a tengervíz-benyomulás kockázatának értékelését, és hozzájárultak a part menti édesvízkészletek hatékonyabb kezeléséhez.

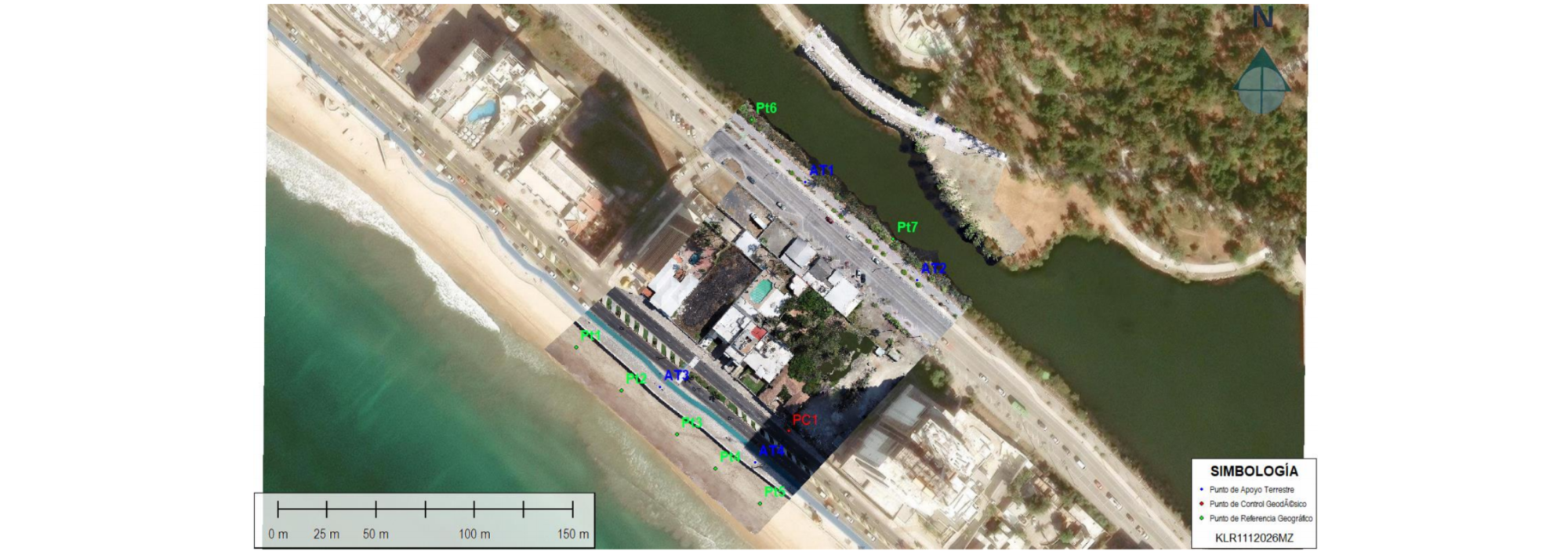

Hidrogeológiai állapotfelmérés

5. Eredmények

Az Xbase és Horus RTK-megoldás hatékony, nagy pontosságú adatgyűjtést tett lehetővé a tengerparti hidrogeológiai állapotfelméréshez. A felmérés centiméteres pontosságot ért el, és a terepi adatgyűjtés mintegy 1 óra 20 perc alatt befejeződött, ami a hagyományos felmérési módszerekhez képest jelentős hatékonyságnövekedést jelentett.

A megbízható GNSS-adatok kiváló minőségű földi illesztőpontokat és magassági információkat biztosítottak az RPAS-fotogrammetriához, támogatva a pontos topográfiai termékek és 3D-modellek előállítását. A végleges felmérési eredmények hozzájárultak a part menti felszín alatti vizek elemzéséhez, a tengervíz-benyomulás kockázatának értékeléséhez és az édesvízkészletek fenntartható kezeléséhez.

6. Ügyfélvélemény

A projekt jellege rendkívül megbízható adatokat és stabil fix megoldást követelt meg, mivel a szolgáltatást a kiindulási várostól 200 km-re végeztük. A tervezés során azzal számoltunk, hogy a felmérést egyetlen nap alatt kell befejezni, elkerülve minden olyan fennakadást, amely ismételt munkát vagy újabb helyszíni kiszállást tenne szükségessé.

Ezért a GNSS-eszközök konfigurálásakor a stabil működést és az adatgyűjtés hatékonyságát helyeztük előtérbe, hogy minden térinformatikai adatot megfelelően, a rendelkezésre álló időn belül és a későbbi hidraulikai elemzéshez szükséges pontossággal gyűjtsünk össze.

– KALER Soluciones Geomáticas, a SingularXYZ mexikói partnere
